Deutschland
EAN
3250615514943
Marke
Hager
VPE
1 Stück
Preisgruppe
H415
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt SPC403N
Preis
214,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,40 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,40 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111250 V
-
Nennspannung230 - 230 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 616433 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)16 A
-
Nennableitstoßstrom9 kA
Abmessungen
-
Höhe90 mm
-
Breite35,40 mm
-
Tiefe71,2 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 70 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktNein
Konnektivität
-
SignalgeberOptisch
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.2 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.2 - 4 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 2,50 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter4 - 4 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Architektur
-
Polanzahl4
Normen
-
Anforderungsklasse IEC 61643T3
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPC403N
-

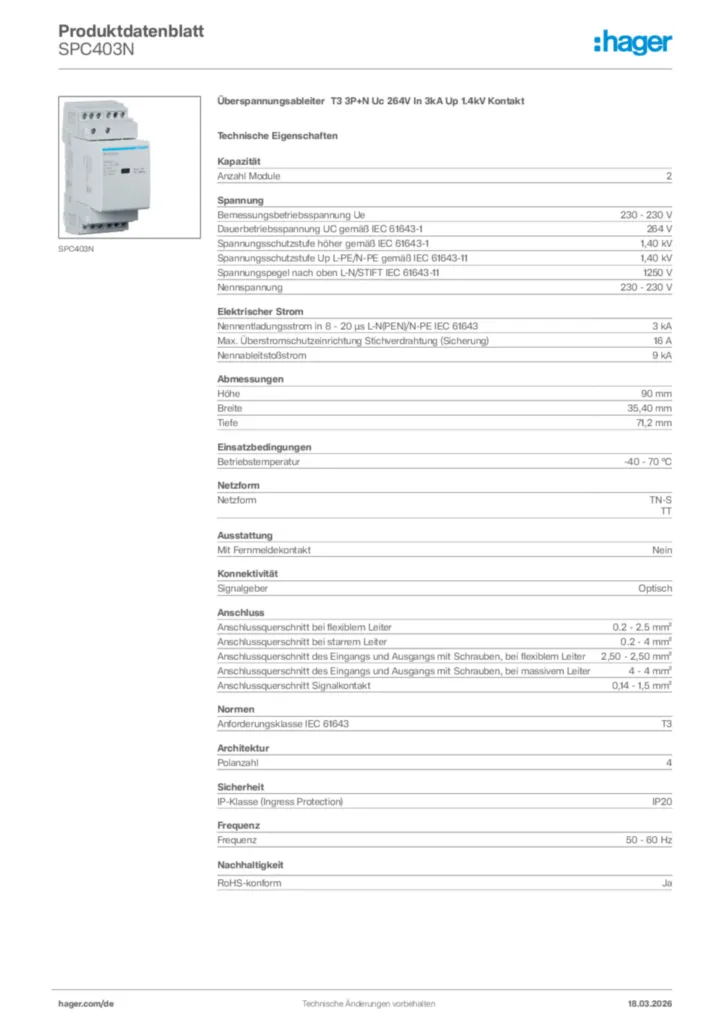

Produktdatenblatt
Hager Produktdatenblatt SPC403N
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF525,78 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Smartphone:
Royalty free for all Hager concern marketing tools without temporally or territorially restrictions; no transmission to a third party like customers or publisher! Licensee: Hager CME | DE
__________
Licensee: CME-Customer Marketing Europe; Royalty Free without time or georaphic restrictions for all media including press releases.
Usable by the Hager Group and all affiliated companies and their trading and distribution partners.
Editing rights: Only products may be exchanged or changed in the pictures, but in no case the room and the interior!URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPC043NSteckmodul T3 N-PE Uc 264V In 3kA Uoc 6kV Up 1.4kVPreis107,80 €/ Stück * -
2
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kVPreis71,60 €/ Stück * -
3
SPA078RFernmeldekontakt für Kombiableiter SPA70xZ/SPA80xZPreis55,50 €/ Stück * -
4
SPE340Überspannungsableiter 3P T2 TNC Uc 275V In 20kA Imax 40kAPreis248,30 €/ Stück * -
5
SPA701ZKombiableiter T1+T2+T3 4P Iimp 7, 5kA TT/TNSPreis465,40 €/ Stück *
Ausschreibungstext
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt
Geräteschutz Typ 3 für 5-Leiter-Systeme (L1, L2, L3, N, PE) bestehend aus Schutzstecker und Basiselement für die Hutschienenmontage. Optische rot/grün Statusanzeige und Fernmeldekontakt zur Fehlersignalisierung. Integrierte, stoßstromfeste Sicherungen für elektrische und thermische Überlast. Stecker mit individueller Beschriftungsfläche, werkzeuglos steck- und ziehbar und durch mechanische Kodierung gegen Fehlbestückung geschützt.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,40 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 230 - 230 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 3 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 16 A
Nennableitstoßstrom: 9 kA
Höhe: 90 mm
Breite: 35,40 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 70 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Nein
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 4
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC403N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Geräteschutz Typ 3 für 5-Leiter-Systeme (L1, L2, L3, N, PE) bestehend aus Schutzstecker und Basiselement für die Hutschienenmontage. Optische rot/grün Statusanzeige und Fernmeldekontakt zur Fehlersignalisierung. Integrierte, stoßstromfeste Sicherungen für elektrische und thermische Überlast. Stecker mit individueller Beschriftungsfläche, werkzeuglos steck- und ziehbar und durch mechanische Kodierung gegen Fehlbestückung geschützt.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,40 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 230 - 230 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 3 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 16 A
Nennableitstoßstrom: 9 kA
Höhe: 90 mm
Breite: 35,40 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 70 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Nein
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 4
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC403N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
