Kombiableiter Typ1+2+3 4P 12.5kA FM TNS/TT, Schutz Überspannung und Blitzstrom SPA412
Überspannungsableiter T1+T2+T3 4P 12.5kA FM für TNS/TT-Systeme kombiniert Blitz- und Überspannungsschutz in einem Gerät. Konform mit DIN EN 61643-11 (VDE 0675-6-11), bietet er Schutz für Typ 1, 2 und 3. Ausgestattet mit Fernmeldekontakt zur Überwachung und Signalisierung über ein Sichtfenster. Installation als Reiheneinbaugerät gemäß DIN 43880. Ideal für umfassenden Schutz in der Energietechnik.
EAN
3250615513199
Marke
Hager
VPE
1 Stück
Preisgruppe
H413
Passende Tools
Preis
878,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
LeckstromfreiJa
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Netzform
-
NetzformTN-S, TT, TN-C-S
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module4
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
Architektur
-
Polanzahl4
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe99,7 mm
-
Breite72 mm
-
Tiefe76,6 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2, T3
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,2 - 25,0 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

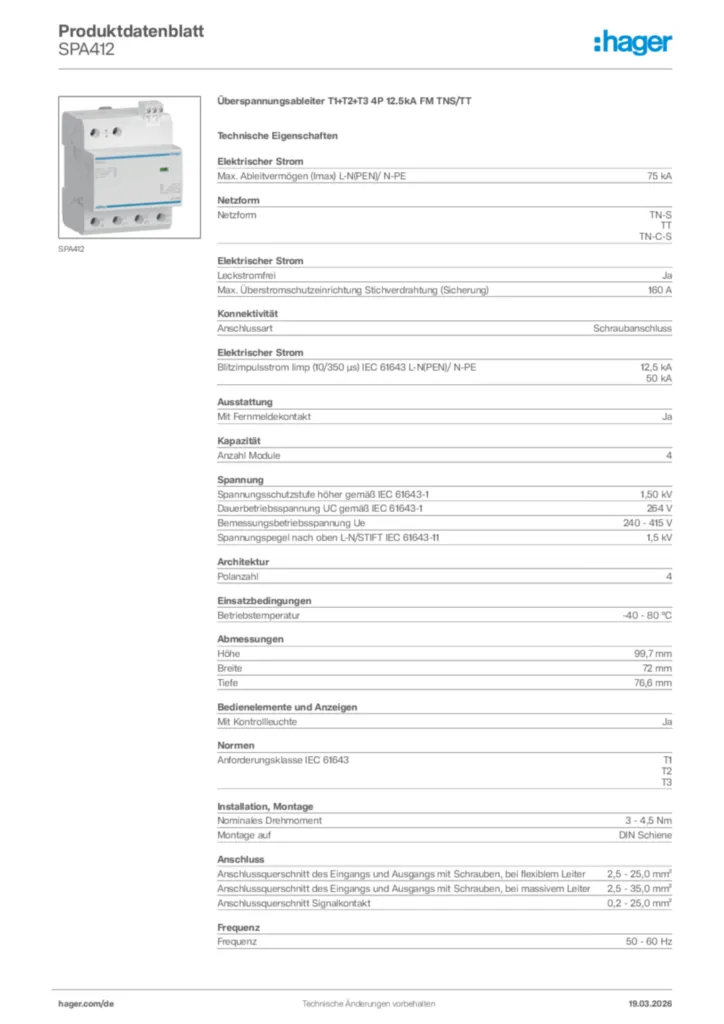

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA412
-
Montageanleitung
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-11-10
PDF791,44 kB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-15
PDF315,45 kB
Declaration
Konformitätserklärung International 2022-11-15
PDF330,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück * -
2
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis372,50 €/ Stück * -
3
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis345,40 €/ Stück * -
4
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
5
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter T1+T2+T3 4P 12.5kA FM TNS/TT
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
TN-C-S
Anschluss-/Steckertyp: Schraubanschluss
Blitzstoßstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Schutzpegel Up nach IEC61643-1: 1,50 kV
Bemessungsspannung Uc nach IEC61643-1: 264 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
TN-C-S
Anschluss-/Steckertyp: Schraubanschluss
Blitzstoßstrom Iimp (10/350µs) laut IEC61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Schutzpegel Up nach IEC61643-1: 1,50 kV
Bemessungsspannung Uc nach IEC61643-1: 264 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
