Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt

SPC203N

  • Über­span­nungs­ab­leiter und Zubehör

Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt SPC203N

EAN
3250615514936
Marke
Hager
VPE
1 Stück
Preisgruppe
H415
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Hager Ready App - Ihr digitaler Assistent
  • Konfigurator Überspannungsschutz
Preis
111,50 €
/ Stück *
111,50 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

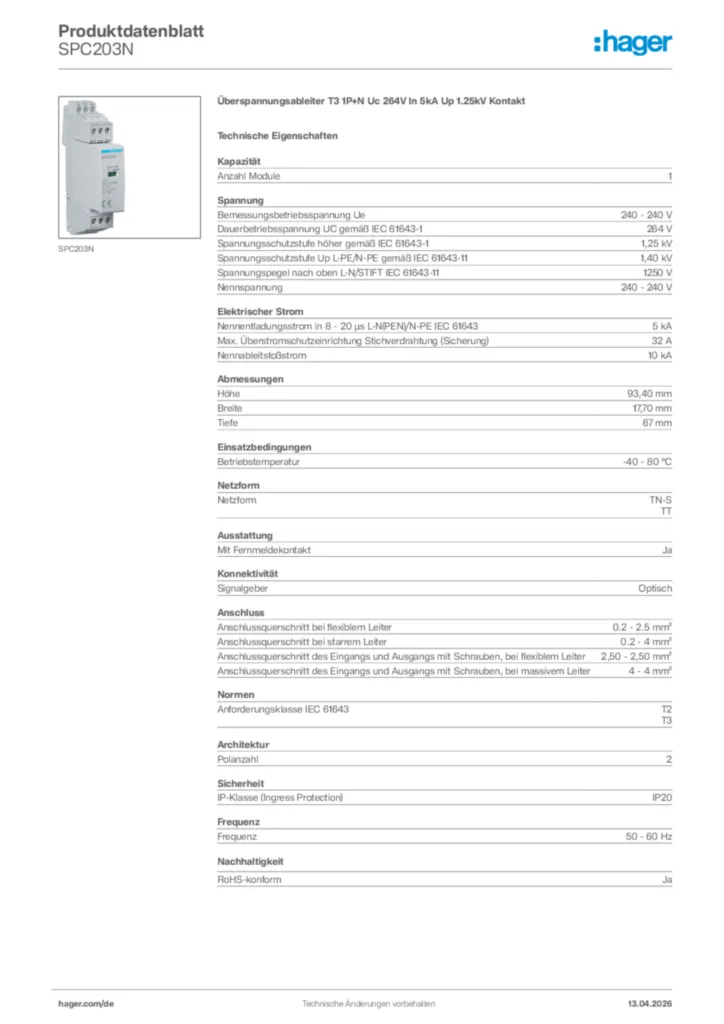

Kontakt Datenblatt

Technische Merkmale

Kapa­zität
  • Anzahl Module
    1
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    240 - 240 V
  • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
    264 V
  • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
    1,25 kV
  • Span­nungs­schutz­stufe Up L-PE/N-PE gemäß IEC 61643-11
    1,40 kV
  • Span­nungs­pegel nach oben L-N/­STIFT IEC 61643-11
    1250 V
  • Nenn­span­nung
    240 - 240 V
Elek­tri­scher Strom
  • Nenn­ent­la­dungs­strom in 8 - 20 µs L-N(­PEN)/N-PE IEC 61643
    5 kA
  • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
    32 A
  • Nenna­bleitstoß­strom
    10 kA
Abmes­sungen
  • Höhe
    93,40 mm
  • Breite
    17,70 mm
  • Tiefe
    67 mm
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -40 - 80 °C
Netz­form
  • Netz­form
    TN-S, TT
Ausstat­tung
  • Mit Fern­mel­de­kon­takt
    Ja
Konnek­ti­vität
  • Signal­geber
    Optisch
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    0.2 - 2.5 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    0.2 - 4 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    2,50 - 2,50 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    4 - 4 mm²
Archi­tektur
  • Polan­zahl
    2
Normen
  • Anfor­de­rungs­klasse IEC 61643
    T2, T3
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Frequenz
  • Frequenz
    50 - 60 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP_SPC203N_HAGER_HAGE-00667-V01-01_EN
PDF
340,76 kB
REACH declaration SPC203N (english)
PDF
103,10 kB
RoHS declaration SPC203N (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SPC203N | Hager Deutschland

    Produktbild SPC203N

  • Montageanleitung

    Bild Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01 | Hager Deutschland

    Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01

    PDF
    595,00 kB
  • Technische Broschüre

    Bild News - Markteinführungen Februar 2021 | Hager Deutschland

    News - Markteinführungen Februar 2021

    Neuheiten der Hager Vertriebsgesellschaft (20DE0190)

    PDF
    44,20 MB
  • Broschüre

    Bild Überspannungsschutz | Hager Deutschland

    Überspannungsschutz

    Überspannungsschutz nach DIN VDE 0100-443, DIN VDE 0100-534, DIN VDE 0185-305 (23DE0165)

    PDF
    13,04 MB
  • Bestellhilfe

    Bild Kleinverteiler und Modulargeräte | Hager Deutschland

    Kleinverteiler und Modulargeräte

    Bestellübersicht November 2023 (23DE0244)

    PDF
    7,45 MB
  • Tipps

    Bild Hager Tipp 41 | Hager Deutschland

    Hager Tipp 41

    Überspannungsschutz (21DE0025)

    PDF
    2,50 MB
  • Tools

    Bild Hager Ready App - Ihr digitaler Assistent | Hager Deutschland

    Hager Ready App - Ihr digitaler Assistent

    Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.

    URL
    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Konfigurator Überspannungsschutz | Hager Deutschland

    Konfigurator Überspannungsschutz

    Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.

    URL
Mehr Downloads

Ersatzteil

Mehr sehen

Weitere Produkte zu diesem System

    5
  • 1
    SPA001N - Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    SPA001N
    Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    Preis
    430,40 €
    / Stück *
    430,40 €
    / Stück *
  • 2
    SPA080 - Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    SPA080
    Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    Preis
    372,50 €
    / Stück *
    372,50 €
    / Stück *
  • 3
    SPA081 - Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    SPA081
    Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    Preis
    345,40 €
    / Stück *
    345,40 €
    / Stück *
  • 4
    SPA180 - Kombiableiter Typ1+2, 1P Iimp 25kA Up 1.5kV, Blitzstrom- und Überspannungsschutz
    SPA180
    Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
    Preis
    407,70 €
    / Stück *
    407,70 €
    / Stück *
  • 5
    SPA212 - Kombiableiter Typ1+2+3 2P 12.5kA FM TNS/TT,  Schutz Überspannung und Blitzstrom
    SPA212
    Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
    Preis
    434,70 €
    / Stück *
    434,70 €
    / Stück *

Ausschreibungstext

Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt

Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement für einphasige Stromversorgungssysteme (AC/DC). Tragschienen montierbares Gerät mit Schraubanschlusstechnik und individueller Beschriftungsfläche an der Front. QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte, leistungsfähige Abtrennung für ein sicheres Verhalten bei Überlast. Optische rot/grün Statusanzeige und potenzialfreier Fernmeldekontakt zur Fehlersignalisierung. Schutzstecker sind durch mechanische Kodierung gegen Fehlbestückung geschützt und werkzeuglos steck- und ziehbar.

Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,25 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 240 - 240 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 5 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 32 A
Nennableitstoßstrom: 10 kA
Höhe: 93,40 mm
Breite: 17,70 mm
Tiefe: 67 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Ja
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 2
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : SPC203N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
