Der Überspannungsableiter T1+T2+T3 3P 12.5kA FM TN-C ist ein Kombi-Ableiter für den Einsatz in TN-C-Systemen, geeignet für Blitzschutz und Überspannungsschutz. Er kombiniert Typ 1, Typ 2 und Typ 3 nach DIN EN 61643-11 (VDE 0675-6-11) und bietet mit 12.5 Kiloampere Schutz gegen hohe Überspannungen. Ausgestattet mit Fernmeldekontakt zur Überwachung und Funktions-/Defektanzeige via Sichtfenster. Installation als Reiheneinbaugerät gemäß DIN 43880 ermöglicht einfache Integration in Verteilersysteme.
EAN
3250615513182
Marke
Hager
VPE
1 Stück
Preisgruppe
H413
Kombiableiter Typ1+2+3 3P 12.5kA FM TN-C, Schutz vor Überspannung und Blitzstrom SPA312
Preis
606,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE75 kA
-
LeckstromfreiJa
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 37,5 kA
Netzform
-
NetzformTN-C
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module4
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe99 mm
-
Breite72 mm
-
Tiefe76,20 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2, T3
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Montage aufDIN Schiene
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,2 - 25,0 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konfiguration
-
Mit integrierter SicherungNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA312
-

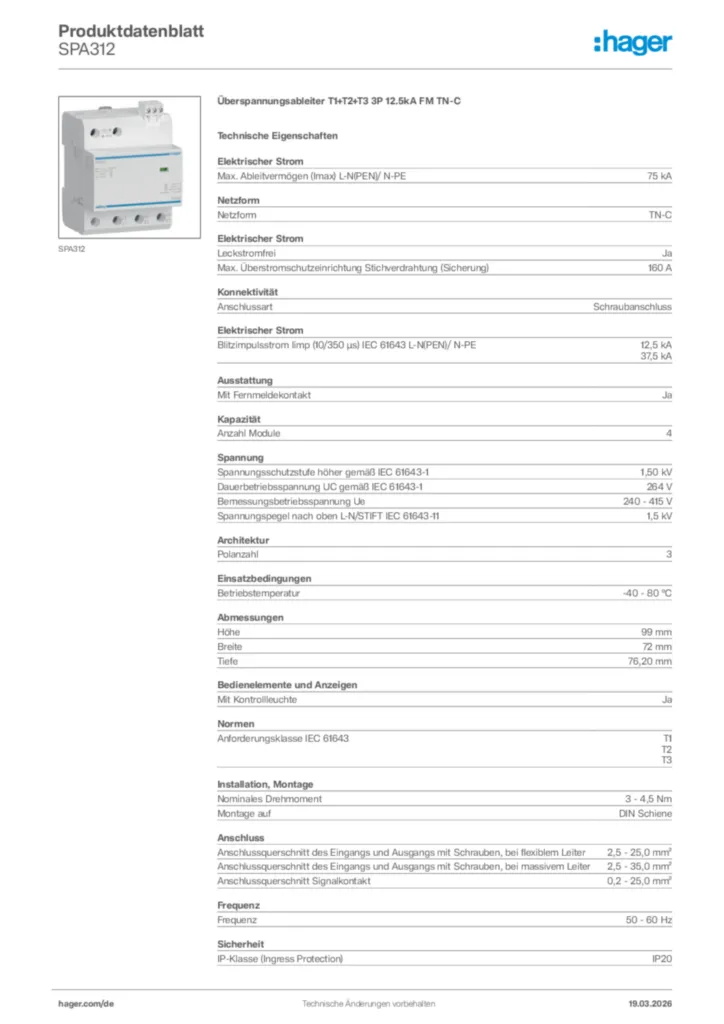

Produktdatenblatt
Hager Produktdatenblatt SPA312
Überspannungsableiter T1+T2+T3 3P 12.5kA FM TN-C
PDF -
Montageanleitung
Installation manual cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-04-12
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2024-12-06
PDF274,69 kB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-15
PDF315,45 kB
Declaration
Konformitätserklärung International 2022-11-15
PDF330,72 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPB015NSteckmodul T2 N-PE Uc 260V Imax 40kA Up 1.5kVPreis92,60 €/ Stück * -
2
KBN380Erdungsbügel 3P 35mm² zur erdseitigen Überbrückung für SPA180Preis21,40 €/ Stück * -
3
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück * -
4
KBN381Erdungsbügel 3P+N 35mm² 90° Winkel für SPA180NPreis48,80 €/ Stück * -
5
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück *
Ausschreibungstext
Überspannungsableiter T1+T2+T3 3P 12.5kA FM TN-C
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 75 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
37,5 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA312
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 75 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
37,5 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA312
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
