Der Überspannungsableiter SPB420 vom Typ 2 schützt dreiphasige TT- und TN-S-Systeme in 3+1-Schaltung und meldet einen Defekt optisch. Die aktiven Leiter werden von unten angeschlossen, Erde/PE von oben. Biconnect-Klemmen nehmen Rundleiter und Verdrahtungsbrücken auf, das Gerät ist als Reiheneinbaugerät nach DIN 43880 ausgeführt.
EAN
3250615515292
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Überspannungsableiter Typ 2, 4-polig, TN-S/TT, Vorsicherung bis 315 A, In 20 kA, Imax 40 kA SPB420
Preis
403,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar
Optionales Zubehör
-
SPB020N
Steckmodul 1P T2 N-PE SPB420
117,40 € / Stück* -
SPB020Steckmodul 1P T2 L-N SPB420
89,80 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module2,70
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1350 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Spannungsschutzstufe up N-PE IEC 61643-111500 V
-
Spannungsschutzpegel Up L-N (PEN)1,5 kV
-
Spannungsschutzpegel Up L-PE1,9 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111500 V
-
Referenzprüfspannung Utest AC264 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)63 A
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) L-N (PEN)40 kA
-
Nennableitstrom In20 kA
-
Nennableitstoßstrom In 820 µs L-N (PEN)20 kA
-
Nennableitstoßstrom In 8–20 µs L/N-PE20 kA
-
Folgestromlöschfähigkeit0,1 kA
-
Fehlerstrom Ipe≤ 1 µA
Abmessungen
-
Höhe89,9 mm
-
Breite49,20 mm
-
Tiefe71,2 mm
-
Abisolierlänge16 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
SchutzklasseSchutzklasse II
-
TOV-Verhalten bei UT (N-PE)1200 V AC (200 ms / withstand mode)
-
SchutzmodusL-N, L-PE, N-PE
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT (L-N)460 V AC (120 min / safe failure mode)
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCNein
-
Netzform ITNein
-
Netzform TTJa
-
Netzform TN-C-SNein
-
Netzform TN-SJa
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom IL40 A
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 25 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment4,5 - 4,5 Nm
-
Geeignet für InnenbereichJa
Architektur
-
Polart3P+N
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene
-
AnschlussartSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeNein
Sicherung
-
SicherungscharakteristikgG
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB420
-

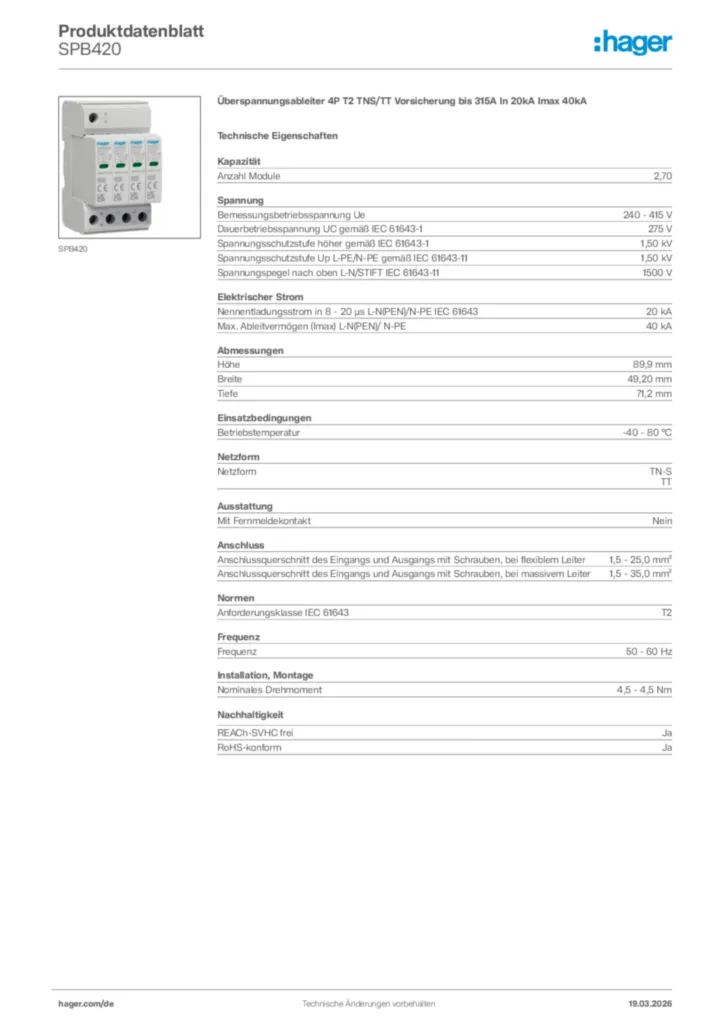

Produktdatenblatt
Hager Produktdatenblatt SPB420
Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE 2021-05-11
PDF667,62 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF339,70 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPE140Überspannungsableiter 1P T2 TNC Uc 275V In 20kA Imax 40kAPreis90,10 €/ Stück * -
2
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kVPreis91,20 €/ Stück * -
3
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kVPreis71,60 €/ Stück * -
4
SPE010RFernmeldekontakt für T2 ÜberspannungsableiterPreis28,60 €/ Stück * -
5
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kA
Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen mit optischer Defektmeldung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Reiheneinbaugerät nach DIN 43880.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,9 mm
Breite: 49,20 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB420
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen mit optischer Defektmeldung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Reiheneinbaugerät nach DIN 43880.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,9 mm
Breite: 49,20 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB420
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
