Steckmodul T2 N-PE Uc 260V Imax 40kA Up 1.5kV SPB015N
EAN
3250615514868
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Passende Tools
Preis
91,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,35 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111500 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe52,4 mm
-
Breite17,50 mm
-
Tiefe55,3 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN-S, TT
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter25 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter35 - 35 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

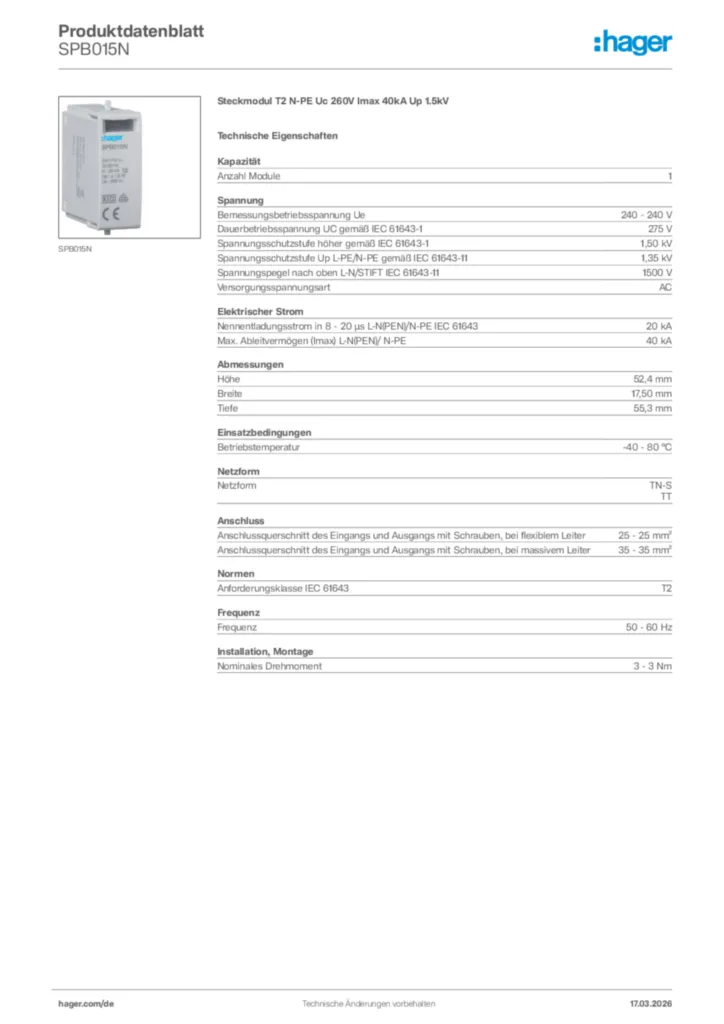

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB015N
-
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Broschüre
Broschüre de-DE 2023-08-25
PDF13,04 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 41
Überspannungsschutz (21DE0025)
PDF2,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Überspannungsschutz
Stand: 01.04.2022
PDF1,96 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-05-31
PDF861,42 kB
Declaration
Konformitätserklärung International 2022-12-16
PDF390,47 kB
Declaration
Konformitätserklärung International 2022-12-16
PDF299,57 kB
Declaration
Konformitätserklärung International 2022-05-31
PDF918,90 kB
Konformitätserklärung International 2023-12-20
PDF375,42 kB
Konformitätserklärung International 2023-12-20
PDF381,49 kB
Mehr Downloads
