Kombiableiter T1+T2 4P, speziell für Energietechnik, gewährleistet effektiven Überspannungsschutz Typ 1+2 und Blitzstromschutz. Mit einer Nennspannung von 350V und einem Blitzstromableitvermögen von 25kA. Die Spannungsbegrenzung liegt bei 1.5kV. Geeignet für TNS/TT-Systeme, inklusive Fernmeldekontakt zur Zustandsüberwachung. Ideal für Anlagen mit hohem Risiko direkter Blitzeinschläge.
EAN
3250615514844
Marke
Hager
VPE
1 Stück
Preisgruppe
H413
Kombiableiter Typ1+2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT, Fernmeldekontakt SPA801
Preis
1.445,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
17,70 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
72,30 € / Stück* -
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,60 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
132,60 € / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
13,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
LeckstromfreiJa
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA, 100 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module8
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1350 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl4
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe95,20 mm
-
Breite142,40 mm
-
Tiefe67 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2, T3
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA801
-

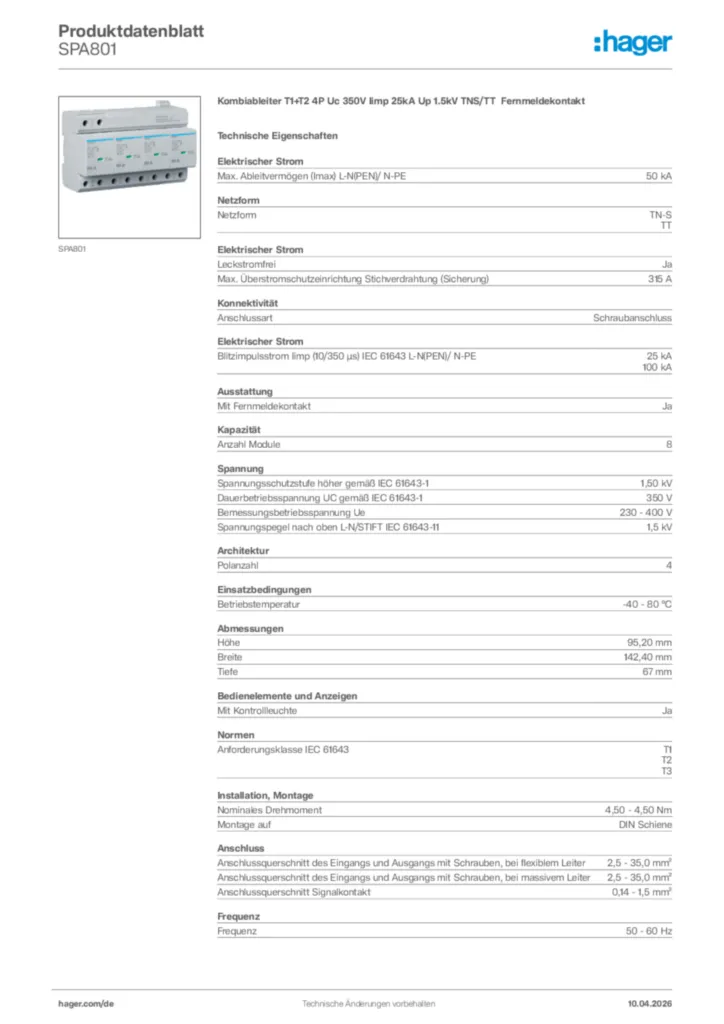

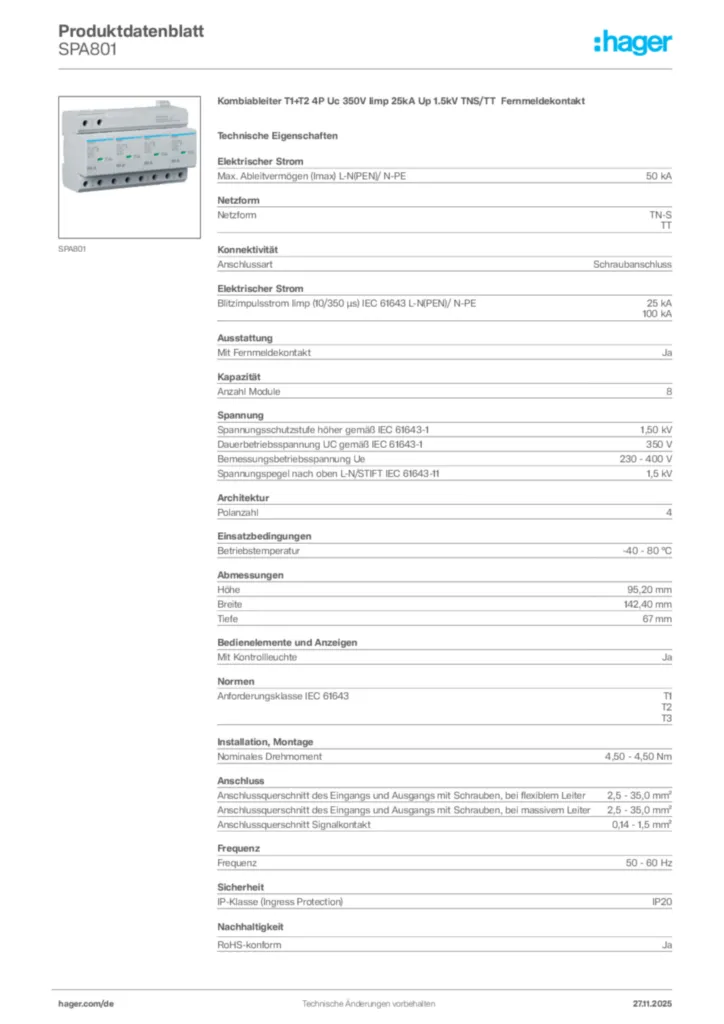

Produktdatenblatt
Hager Produktdatenblatt SPA801
Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT Fernmeldekontakt
PDF -
Montageanleitung
Montageanleitung en-GB, de-DE 2024-12-06
PDF780,57 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA701ZKombiableiter T1+T2+T3 4P Iimp 7, 5kA TT/TNSPreis465,40 €/ Stück * -
2
SPA078RFernmeldekontakt für Kombiableiter SPA70xZ/SPA80xZPreis55,50 €/ Stück * -
3
SPC043NSteckmodul T3 N-PE Uc 264V In 3kA Uoc 6kV Up 1.4kVPreis107,80 €/ Stück * -
4
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kVPreis71,60 €/ Stück * -
5
SPC023NSteckmodul T3 1P Uc 264V In 5kA Uoc 6kV Up 1.25kVPreis166,90 €/ Stück *
Ausschreibungstext
Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT Fernmeldekontakt
Modularer Kombi-Ableiter bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Funktions-/Defektanzeige durch Markierung im Sichtfenster. Gekapselte, nicht ausblasende Funkenstreckenbauform. Reiheneinbaugerät nach DIN 43880, Schutzmodul-Kodierung, Durchgangsklemmen für alle Leiteranschlüsse.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
100 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 8
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 350 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA801
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer Kombi-Ableiter bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Funktions-/Defektanzeige durch Markierung im Sichtfenster. Gekapselte, nicht ausblasende Funkenstreckenbauform. Reiheneinbaugerät nach DIN 43880, Schutzmodul-Kodierung, Durchgangsklemmen für alle Leiteranschlüsse.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
100 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 8
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 350 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA801
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
