Gruppenschalter 16A 2 Schließer 230V AC 2PLE SFB216
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
-
Nennstrom16 A
-
Abschaltvermögen bei 400 V in AC23A338 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,24 kA
-
Strombelastbarkeit bei AC21 in Kategorie A16 A
-
Strombelastbarkeit bei AC21 in Kategorie B16 A
-
Strombelastbarkeit bei AC22 in Kategorie A16 A
-
Strombelastbarkeit bei AC22 in Kategorie B16 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC60947-30,33 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609470,24 kA
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit4000 V
-
Anzahl Module2
-
Schutzart IPIP20
-
Frequenz50 - 60 Hz
-
Höhe83 mm
-
Breite35 mm
-
Tiefe70 mm
-
Anzahl Schließerkontakte0
-
Anzahl Öffnerkontakte0
-
Betriebstemperatur-20 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
-
Gesamtverlustleistung unter Nennstrom0,80 W
-
Verlustleistung pro Pol0,40 W
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Downloads
-

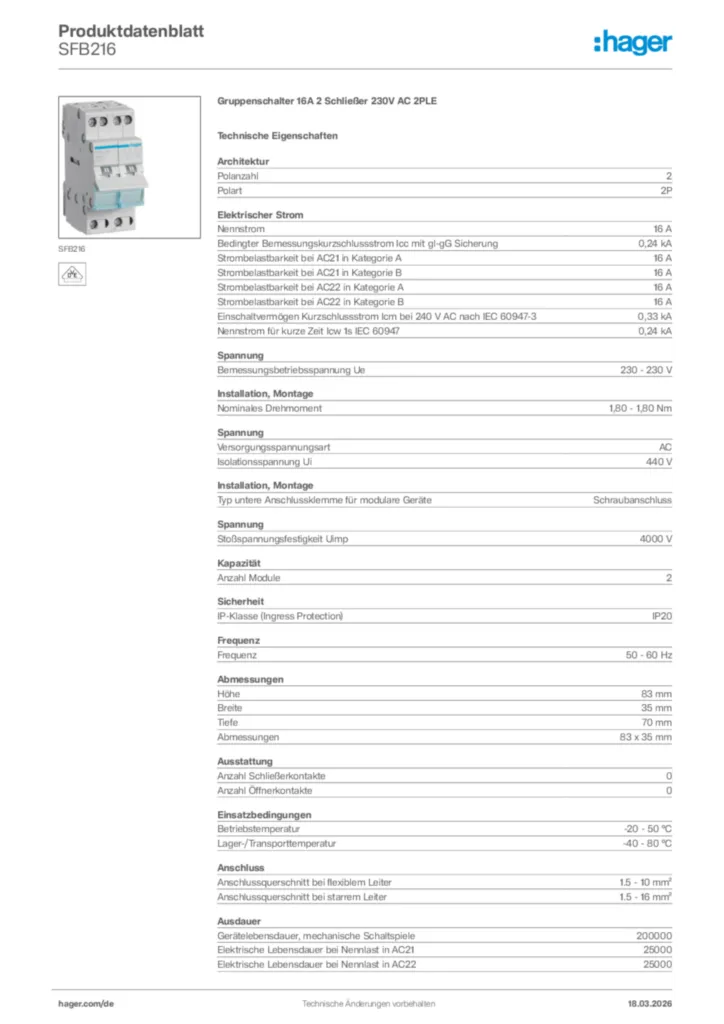

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SFB216
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Technische Beilage (multi-product) de-DE 2022-02-23
PDF605,36 kBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Tools de-DE 2023-09-14
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kBDeclaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Ausschreibungstext
Gruppenschalter (Mittelstellung) nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SFB216
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
