Wechselschalter 25A 1 Schließer + 1 Öffner 230V AC 1PLE SFM125
EAN
3250615510785
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
43,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
29,20 € / Stück*
Technische Merkmale
Architektur
-
Polanzahl1
-
Position Neutralleiterohne Neutralleiter
-
Polart1P
Elektrischer Strom
-
Nennstrom25 A
-
Abschaltvermögen bei 400 V in AC23A529 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,37 kA
-
Strombelastbarkeit bei AC21 in Kategorie A25 A
-
Strombelastbarkeit bei AC21 in Kategorie B25 A
-
Strombelastbarkeit bei AC22 in Kategorie A25 A
-
Strombelastbarkeit bei AC22 in Kategorie B25 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC 60947-30,52 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,37 kA
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schließerkontakte1
-
Anzahl Öffnerkontakte1
Einsatzbedingungen
-
Betriebstemperatur-20 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom0,90 W
-
Verlustleistung pro Pol0,90 W
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SFM125
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

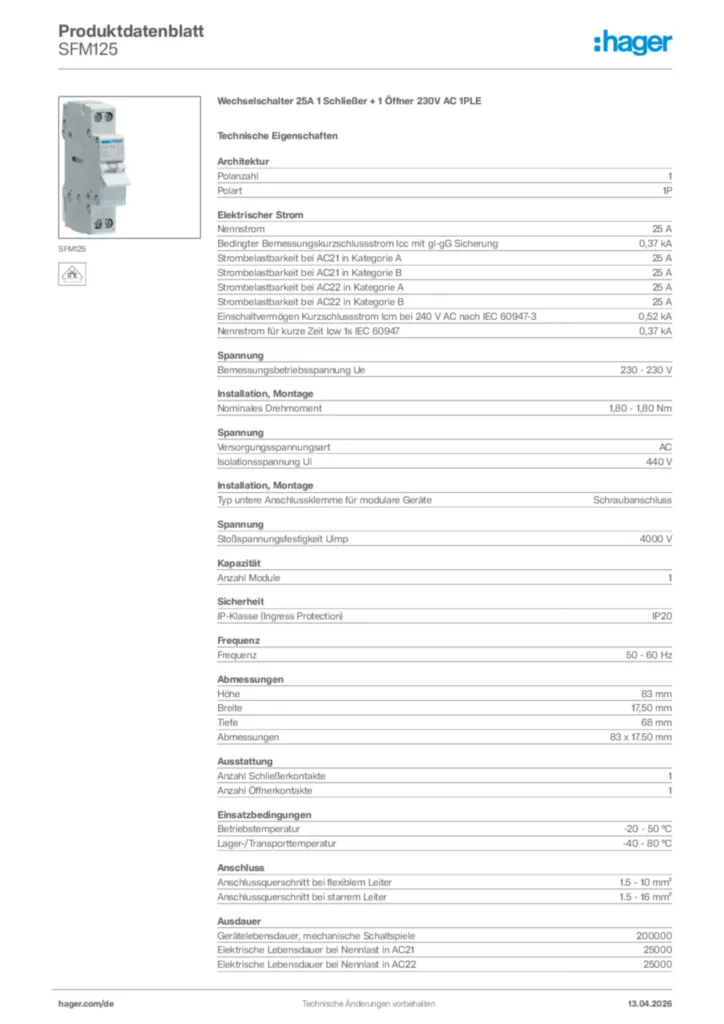

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF55,62 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SBM216Ausschalter 16A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLE66,70 €/ Stück * -
2
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLE85,50 €/ Stück * -
3
SBN116Ausschalter 16A 1 Schließer 230V AC 1PLE23,30 €/ Stück * -
4
SBN125Ausschalter 25A 1 Schließer 230V AC 1PLE44,90 €/ Stück * -
5
SBN140Ausschalter 40A 1 Schließer 230V AC 1PLE48,40 €/ Stück *
Ausschreibungstext
Wechselschalter 25A 1 Schließer + 1 Öffner 230V AC 1PLE
Wechselschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SFM125
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wechselschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SFM125
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
