EMPFEHLUNG
Hager

REK621Y

Innenstation Video eckig AP 2Draht polarweiß glänzend TOUCH
Best-Nr.
REK621Y
EAN-Nr.
3599430014239
VPE
1 Stück
Preisgruppe
E200
Preis
430,50 € / Stück *

Technische Merkmale

  • Systemtechnologie
    • 2Draht
  • Farbe
    • polarweiß glänzend
  • Displaydiagonale
    • 8,9 cm (3,5")
  • Auflösung Grafikdisplay
    • 320 x 240 px
  • Abmessungen (B x H x T)
    • 93 x 163.5 x 16 mm
  • Betriebstemperatur
    • 5…50 °C
  • Betriebsspannung über Bus
    • 24 V DC
  • Stromaufnahme (Betrieb)
    • ≤ 220 mA
  • Abschlusswiderstand (Terminator), abklemmbar
    • 100 Ω
  • Ruftonlautstärke
    • max. 78 dB in 0,5m Abstand
  • Haupt-Designlinie
    • Touch
    • flache Aufputz-Montage oder auf Einbaudose
    • für senkrechte Montage
    • 3 Funktionstasten mit beleuchteten Symbolen für: Tür öffnen, Rufton stummschalten, Rufen/Sprechen
    • Touch-Tasten (kapazitiv) mit mechanischem Feedback
    • 16 Ruftonmelodien
    • Tür-, Etagen- und Internruf Ruftonzuordnung
    • Abstelltaste für Rufton, mit Status-LED
    • 3 Menü-Bedientasten für Einstellungen und zum Auslösen der im Display eingeblendeten Funktionen
    • Menü-Zugriff und Umschaltung durch horizontale Wischbewegung auf der Touch-Bedienoberfläche
    • beleuchtetes TFT-Farbdisplay
    • Anzeige bewegter Kamerabilder von Video Außenstationen oder externen Kameras
    • Symbolzeile zur Anzeige der Menütasten-Belegung
    • Anzeige der rufenden Tür-/Innenstationsnummer
    • Displayhelligkeit und Kontrast in Stufen einstellbar
    • Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar
    • Freisprechen oder Push-to-Talk
    • akustische und optische Rufsignalisierung über LED und Videobildanzeige
    • Etagen-Rufweiterleitung
    • Parallelbetrieb von bis zu 3 Innenstationen
    • 2 vorkonfigurierte Internrufziele
    • manuelle Kamera- und Tür- Ein-/Umschaltung
    • Parallelruf zu Ruftaster-Teilnehmeradresse 0
    • Sonderfunktionen und erweitertes Menü über DIP-Schalter sperrbar
    • Mithörsperre
    • Mitsehsperre
    • manuelle Kameraanschaltung sperrbar
    • Anschluss-Klemmblock mit Schraubklemmen
    • Anschluss für Etagenruftaster
    • Anschluss für optionale Zusatzspeisung
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • Geräte-Konfiguration über Menü und 4-poligen DIP-Schalter
    • Menüführung in Deutsch, Englisch, Französisch, Italienisch oder Niederländisch einstellbar
    • Deutsch, Englisch, Französisch, Italienisch, Niederländisch

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

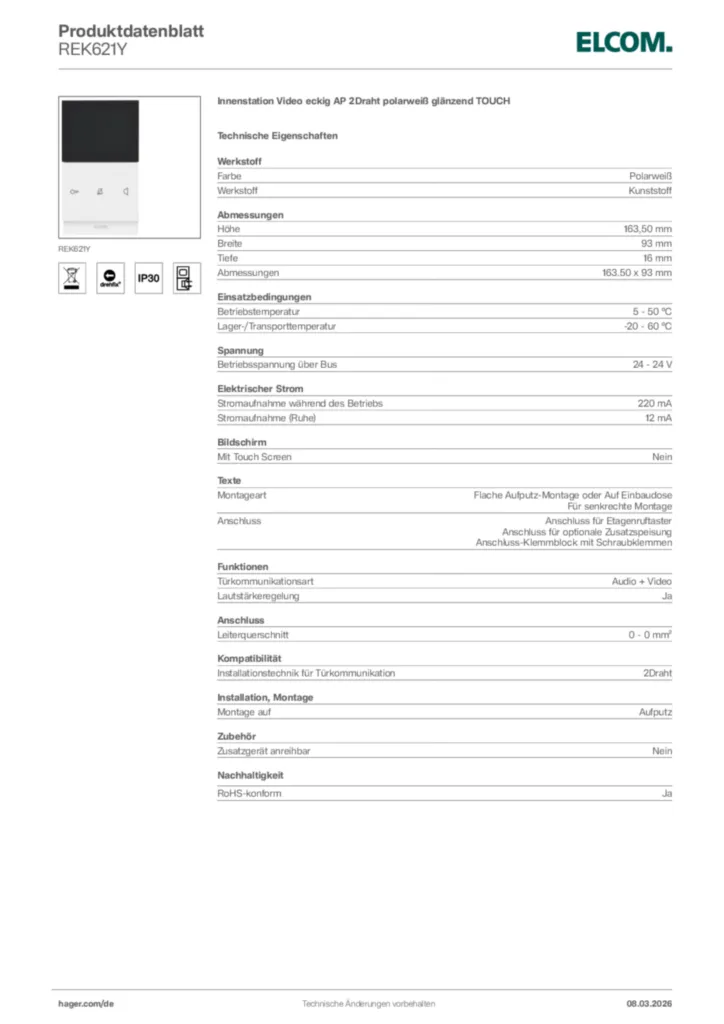

  • Produktbild für REK621Y

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für REA5XXY, REK6XXY - Innenstation VIDEO AP 2Draht (DE, Stand: 08.2015)

    PDF
    4 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Kataloge

  • ELCOM.ONE / ELCOM.TOUCH Bestellhilfe für Komplettanlagen

    Februar 2021 (21DE0048)

    PDF
    365 KB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

Innenstation Video eckig AP 2Draht polarweiß glänzend TOUCH
Video Innenstation zum Freisprechen für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Innenstation zur Wandmontage oder auf eine Gerätedose nach DIN 49073 bestehend aus Tragplatte mit Anschluss-Klemmblock und passenden Video-Designrahmen, beleuchtetes TFT-Farbdisplay 3,5 Zoll. Innenstation ist in 3 Bereichen eingeteilt, die im Display als Klartextanzeige angezeigt wird: Haupt-Funktionstasten mit 3 hinterleuchtete Symbolen (Öffnen, Stummschaltung, Gespräch annehmen), Tastenfeld mit 3 Tasten und Touch-Wischfeld zur Bedienung im Menü. Funktionen: Rufannahme/Rufen, Hören, Sprechen und Sehen, Türöffnen und Licht schalten, akustische und optische Rufsignalisierung. Darstellung des Kamerabildes von der Türstation auf einem integrierten Farb-Display. 16 einstellbare Ruftonmelodien, Tür-/Etagen- oder Internruf-Zuordnung, Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar und Rufton abstellbar. Parallelbetrieb bis zu 3 Innenstationen. Etagen-Rufweiterleitung an gleich adressierte Innenstationen. Freisprechen oder Push-to-Talk. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter. Sonderfunktionen über DIP-Schalter sperrbar.
  • Systemtechnologie :2Draht
  • Farbe :polarweiß glänzend
  • Displaydiagonale :8,9 cm (3,5")
  • Auflösung Grafikdisplay :320 x 240 px
  • Abmessungen (B x H x T) :93 x 163.5 x 16 mm
  • Betriebstemperatur :5…50 °C
  • Betriebsspannung über Bus :24 V DC
  • Stromaufnahme (Betrieb) :≤ 220 mA
  • Montageart :flache Aufputz-Montage oder auf Einbaudose,für senkrechte Montage
  • Funktionstasten :3 Funktionstasten mit beleuchteten Symbolen für: Tür öffnen, Rufton stummschalten, Rufen/Sprechen
  • Art der Funktionstasten :Touch-Tasten (kapazitiv) mit mechanischem Feedback
  • Ruftonmelodie :16 Ruftonmelodien,Tür-, Etagen- und Internruf Ruftonzuordnung,Abstelltaste für Rufton, mit Status-LED
  • Menüsteuerung :3 Menü-Bedientasten für Einstellungen und zum Auslösen der im Display eingeblendeten Funktionen,Menü-Zugriff und Umschaltung durch horizontale Wischbewegung auf der Touch-Bedienoberfläche
  • Anzeige / Display :beleuchtetes TFT-Farbdisplay,Anzeige bewegter Kamerabilder von Video Außenstationen oder externen Kameras,Symbolzeile zur Anzeige der Menütasten-Belegung,Anzeige der rufenden Tür-/Innenstationsnummer
  • Einstellungen :Displayhelligkeit und Kontrast in Stufen einstellbar
  • Audio-Einstellungen :Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar
  • Gesprächs-Einstellungen :Freisprechen oder Push-to-Talk
  • System-Funktionen :akustische und optische Rufsignalisierung über LED und Videobildanzeige,Etagen-Rufweiterleitung,Parallelbetrieb von bis zu 3 Innenstationen
  • Sonderfunktionen :2 vorkonfigurierte Internrufziele,manuelle Kamera- und Tür- Ein-/Umschaltung,Parallelruf zu Ruftaster-Teilnehmeradresse 0
  • Sicherheits-Funktionen :Sonderfunktionen und erweitertes Menü über DIP-Schalter sperrbar,Mithörsperre,Mitsehsperre,manuelle Kameraanschaltung sperrbar
  • Anschluss :Anschluss-Klemmblock mit Schraubklemmen,Anschluss für Etagenruftaster,Anschluss für optionale Zusatzspeisung
  • Geräte-Adressierung :Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)

Fabrikat : Elcom oder gleichwertig
Artikel : REK621Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
