Leitungsschutzschalter 1 polig 10kA/15kA D-10A 1M NDN110
EAN
3250614611445
Marke
Hager
VPE
12 Stück
Preisgruppe
H201
Passende Tools
Preis
38,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Modulare Phasenschiene 2 Produkte verfügbar
Optionales Zubehör
-
MZN120
Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
20,30 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
KDN163B
Phasenschiene 1 polig mit Gabelanschluss 10mm² 63A 57 Module
29,60 € / Stück* -
KDN163APhasenschiene 1 polig mit Gabelanschluss 10mm² 63A 12 Module
7,30 € / Stück*
-
K67HKabelbrücke NYAF 6 mm², 110mm lang, Stift, Farbe schwarz
1,13 € / Stück* -
K67CKabelbrücke NYAF 10 mm², 110mm lang, Stift, Farbe schwarz
4,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom10 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-27,50 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-215 kA
-
Nennstrom bei -25°C12,86 A
-
Nennstrom bei -20 °C12,63 A
-
Nennstrom bei -15°C12,39 A
-
Nennstrom bei -10°C12,15 A
-
Nennstrom bei -5°C11,90 A
-
Nennstrom bei 0 °C11,65 A
-
Nennstrom bei 5°C11,39 A
-
Nennstrom bei 10°C11,13 A
-
Nennstrom bei 15°C10,86 A
-
Nennstrom bei 20 °C10,58 A
-
Nennstrom bei 25°C10,29 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,70 A
-
Nennstrom bei 40 °C9,39 A
-
Nennstrom bei 45 °C9,06 A
-
Nennstrom bei 50 °C8,73 A
-
Nennstrom bei 55°C8,38 A
-
Nennstrom bei 60°C8,02 A
-
Nennstrom bei 65°C7,64 A
-
Nennstrom bei 70°C7,24 A
Architektur
-
Polart1P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module1
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom1,87 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild NDN110
-

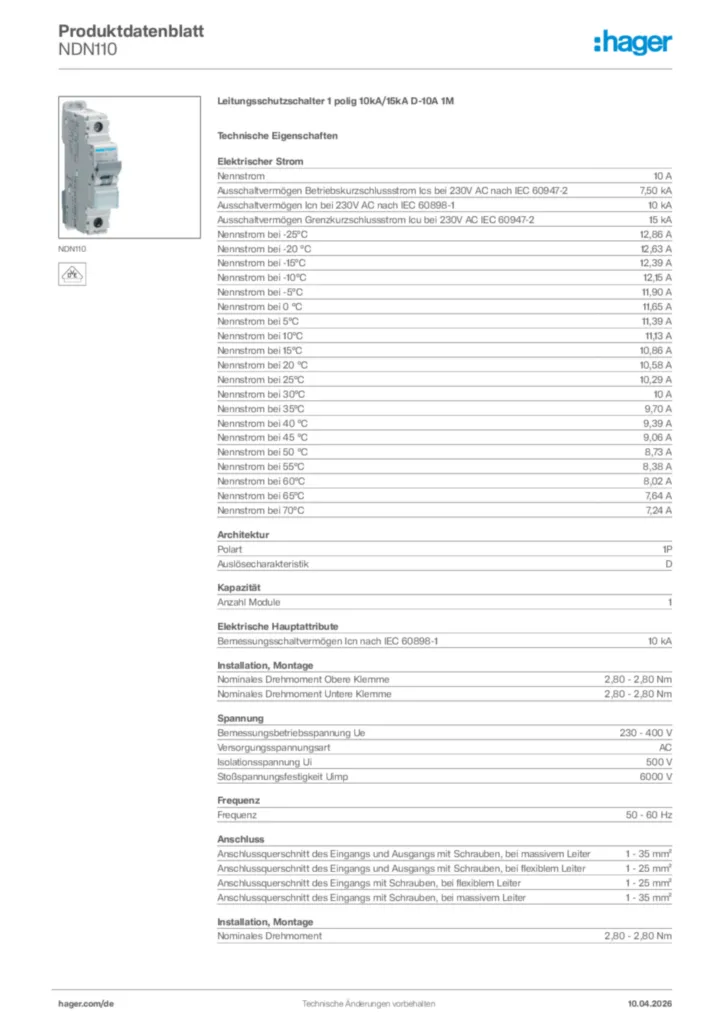

Produktdatenblatt
Hager Produktdatenblatt NDN110
Leitungsschutzschalter 1 polig 10kA/15kA D-10A 1M
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF653,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMD499Leitungsschutzschalter 4 polig 15kA D-Charakteristik 125A 6 ModulePreis751,20 €/ Stück * -
2
HMD490Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 ModulePreis666,90 €/ Stück * -
3
HMD480Leitungsschutzschalter 4 polig 15kA D-Charakteristik 80A 6 ModulePreis590,80 €/ Stück * -
4
HMD399Leitungsschutzschalter 3 polig 15kA D-Charakteristik 125A 4.5 ModulePreis566,40 €/ Stück * -
5
HMD390Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 ModulePreis490,50 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1 polig 10kA/15kA D-10A 1M
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 10 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: D
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NDN110
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 10 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: D
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NDN110
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
