Leitungsschutzschalter 1 polig 10kA/15kA C-1A 1M NCN101

Name: NCN101
Brand: Hager
SKU: NCN1017
Price: 50.5 EUR

EAN

3250614614552

Marke

Hager

VPE

12 Stück

Preisgruppe

H201

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

50,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Hutschienenadapter 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Mehr sehen 7 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

1 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Nennstrom bei -25°C

1,34 A
Nennstrom bei -20 °C

1,32 A
Nennstrom bei -15°C

1,29 A
Nennstrom bei -10°C

1,26 A
Nennstrom bei -5°C

1,23 A
Nennstrom bei 0 °C

1,20 A
Nennstrom bei 5°C

1,17 A
Nennstrom bei 10°C

1,14 A
Nennstrom bei 15°C

1,10 A
Nennstrom bei 20 °C

1,07 A
Nennstrom bei 25°C

1,04 A
Nennstrom bei 30°C

1 A
Nennstrom bei 35°C

0,96 A
Nennstrom bei 40 °C

0,92 A
Nennstrom bei 45 °C

0,88 A
Nennstrom bei 50 °C

0,84 A
Nennstrom bei 55°C

0,80 A
Nennstrom bei 60°C

0,75 A
Nennstrom bei 65°C

0,70 A
Nennstrom bei 70°C

0,64 A

Polart

1P
Auslösecharakteristik

C

Anzahl Module

1

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA
Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

0,13 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

17,50 mm
Tiefe

70 mm

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

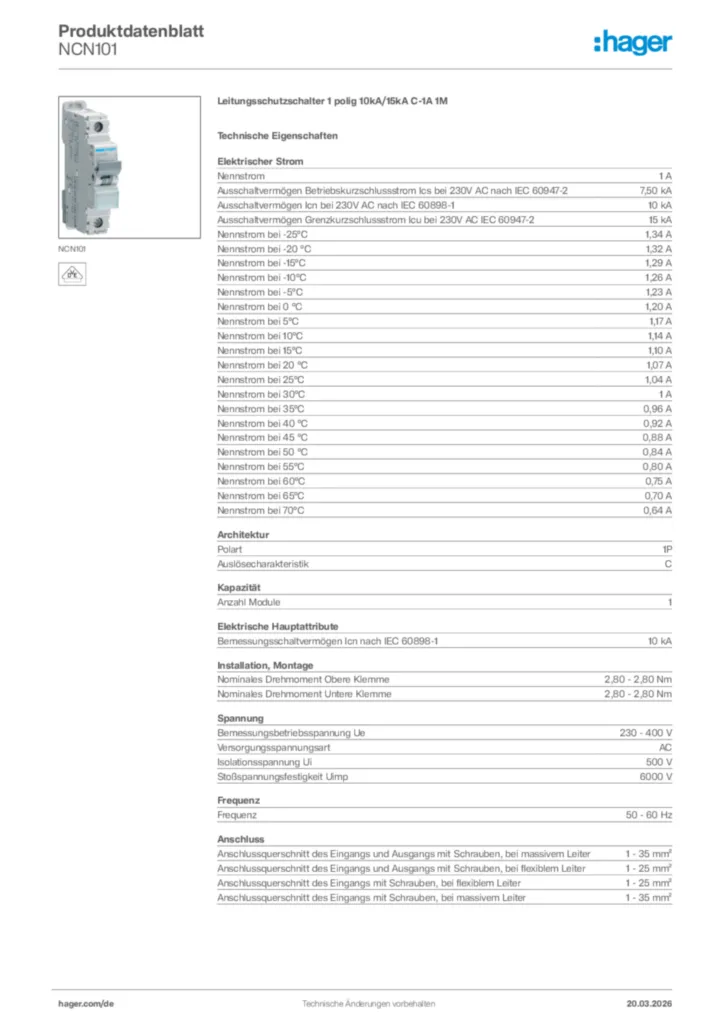

Produktbild NCN101
Bestellhilfe

Kleinverteiler und Modulargeräte

Bestellübersicht November 2023 (23DE0244)

PDF

7,45 MB
Technische Beilage (single-product)

Technischer Anhang - LS-Schalter

Stand: 01.04.2022

PDF

1,84 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Konformitätserklärung 2024-10-02

PDF

653,93 kB

Konformitätserklärung 2024-10-02

PDF

650,27 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 1 polig 10kA/15kA C-1A 1M

Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 1 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Ausschaltvermögen Icn AC nach IEC60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : NCN101
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
