Leitungsschutzschalter, Sicherungsautomat, 1-polig 10kA/15kA, B-16A NBN116
Der Leitungsschutzschalter, auch bekannt als LS-Schalter oder Sicherungsautomat, ist ein 1-poliges Gerät mit einer Nennabschaltleistung von 10kA/15kA und einer B-Charakteristik bei 16 Ampere. Er beansprucht 1 Platzeinheit im Verteilerschrank und bietet zuverlässigen Überlast- und Kurzschlussschutz. Ideal geeignet für den Einsatz in Wohn- und Gewerbegebäuden zur Absicherung von Stromkreisen.
EAN
3250614613722
Marke
Hager
VPE
12 Stück
Preisgruppe
H201
Preis
26,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungskabel für Verteilerfelder 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
K67C
Kabelbrücke NYAF 10 mm²,110mm lang, Stift, Farbe schwarz
4,85 € / Stück* -
K67HKabelbrücke NYAF 6 mm², 110mm lang, Stift, Farbe schwarz
1,12 € / Stück*
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,05 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,30 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
59,00 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59,00 € / Stück*
-
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59,00 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
59,00 € / Stück*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
19,80 € / Stück*
-
KDN163APhasenschiene 1 polig mit Gabelanschluss 10mm² 63A 12 Module
7,20 € / Stück* -
KDN163BPhasenschiene 1 polig mit Gabelanschluss 10mm² 63A 57 Module
29,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-27,50 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-215 kA
-
Nennstrom bei -25°C20,49 A
-
Nennstrom bei -20 °C20,12 A
-
Nennstrom bei -15°C19,75 A
-
Nennstrom bei -10°C19,37 A
-
Nennstrom bei -5°C18,98 A
-
Nennstrom bei 0 °C18,58 A
-
Nennstrom bei 5°C18,18 A
-
Nennstrom bei 10°C17,76 A
-
Nennstrom bei 15°C17,34 A
-
Nennstrom bei 20 °C16,90 A
-
Nennstrom bei 25°C16,46 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,53 A
-
Nennstrom bei 40 °C15,04 A
-
Nennstrom bei 45 °C14,54 A
-
Nennstrom bei 50 °C14,02 A
-
Nennstrom bei 55°C13,48 A
-
Nennstrom bei 60°C12,91 A
-
Nennstrom bei 65°C12,32 A
-
Nennstrom bei 70°C11,70 A
Architektur
-
Polart1P
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module1
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom2,62 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

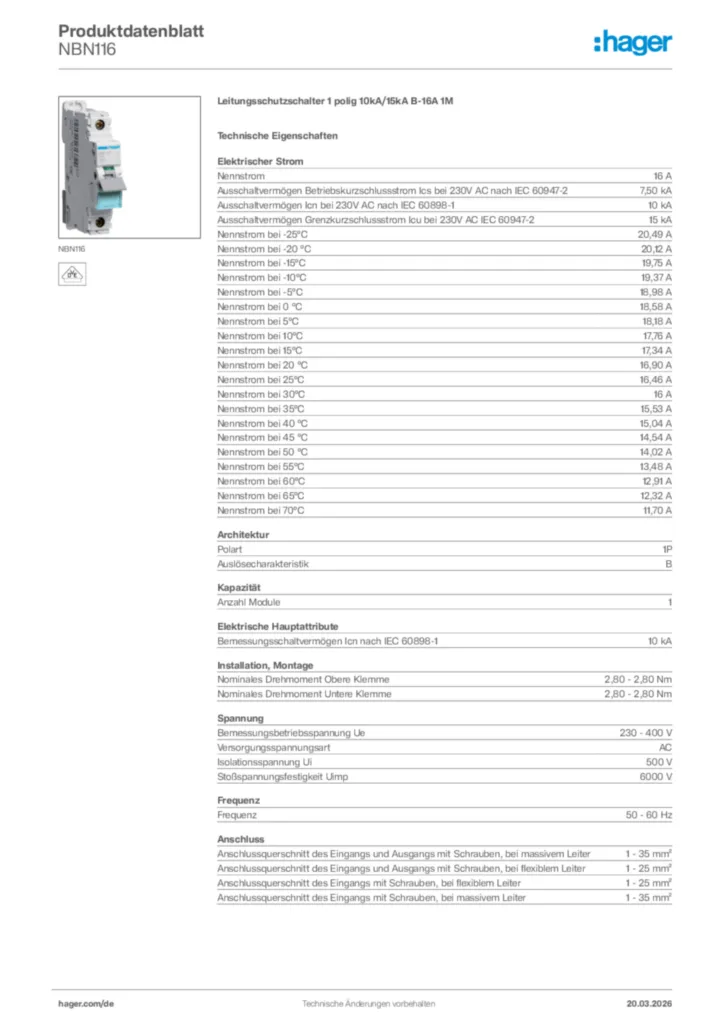

Produktbild NBN116
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF650,27 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-10-02
PDF653,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 ModulPreis11,60 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 ModulePreis77,40 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 ModulPreis28,10 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 ModulePreis117,80 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 ModulPreis10,70 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1 polig 10kA/15kA B-16A 1M
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 16 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NBN116
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 16 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NBN116
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
