Hager

MCS106

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A QuickConnect 1 Modul
Best-Nr.
MCS106
EAN-Nr.
3250614315152
VPE
12 Stück
Preisgruppe
H200
Preis
28,10 € / Stück *

Technische Merkmale

  • Nennstrom
    • 6 A
  • Polart
    • 1 P
  • Auslösercharakteristik
    • C
  • Ausschaltvermögen Icn AC nach IEC 60898-1
    • 6 kA
  • Anzahl Module
    • 1
  • Polanzahl
    • 1 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2
    • 10 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1
    • 6 kA
  • Stoßspannungsfestigkeit
    • 4000 V
  • Gesamtverlustleistung unter Nennstrom
    • 1.3 W
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

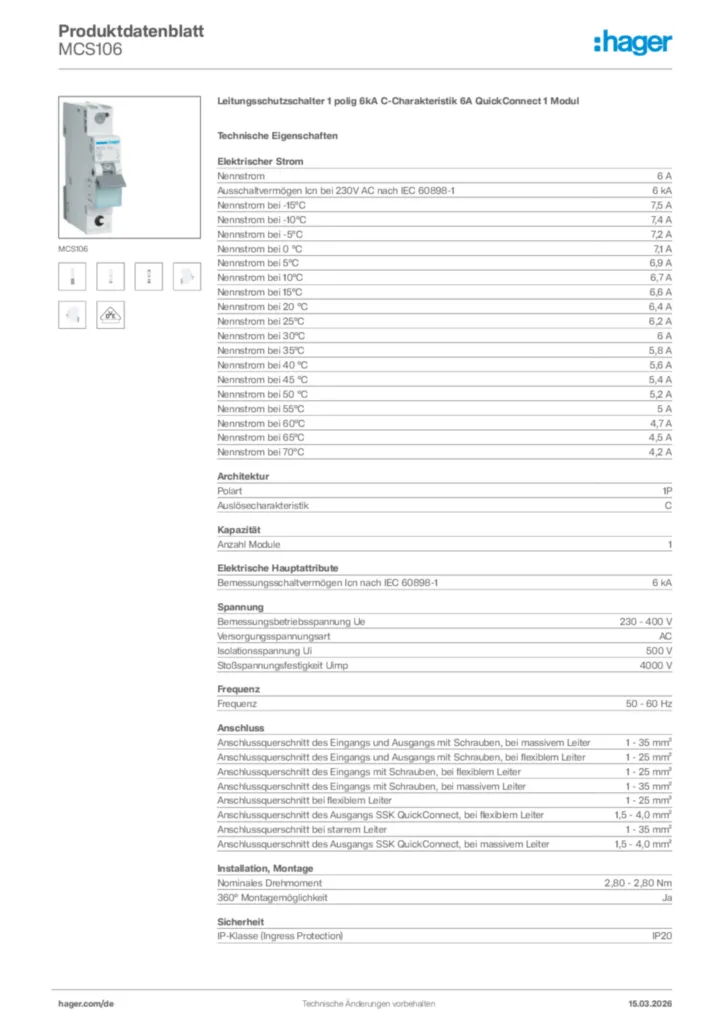

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für MCS106

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP) für MCS106

    PDF
    355 KB
  • Kataloge

  • Kleinverteiler und Modulargeräte

    Bestellübersicht Oktober 2021 (21DE0228)

    PDF
    3 MB
  • Modulargeräte

    Bestellübersicht Januar 2019 (18DE0357)

    PDF
    7 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 6A QuickConnect 1 Modul
Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :6 A
  • Auslösercharakteristik :C
  • Ausschaltvermögen Icn AC nach IEC 60898-1 :6 kA
  • Anzahl Module :1
  • Polanzahl :1 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2 :10 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 :6 kA
  • Stoßspannungsfestigkeit :4000 V

Fabrikat : Hager oder gleichwertig
Artikel : MCS106
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
