Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 20A MCN320
Der Leitungsschutzschalter mit der C-Charakteristik ist ein 3-poliges Gerät und bietet einen Kurzschluss-Schutz bis 6 Kiloampere und einen Nennstrom von 20 Ampere. Ausgestattet mit 3 Platzeinheiten, gewährleistet dieses Modell effektiven Schutz für elektrische Kreisläufe in Wohn- und Geschäftsgebäude. Ideal für die Absicherung gegen Überlast und Kurzschluss.
EAN
3250614311468
Marke
Hager
VPE
4 Stück
Preisgruppe
H200
Preis
119,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,05 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,30 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
59,00 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59,00 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59,00 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
59,00 € / Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
6,60 € / Stück*
-
KDN363APhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
13,10 € / Stück* -
KDN363BPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 57 Module
57,00 € / Stück* -
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
17,40 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
71,20 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
0,86 € / Stück*

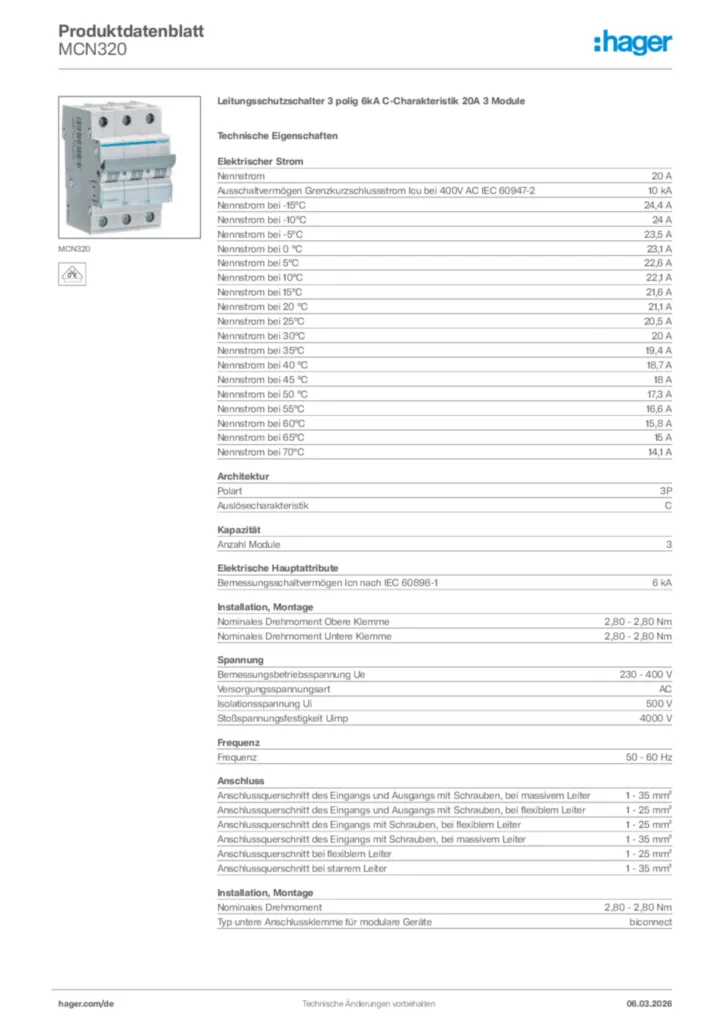

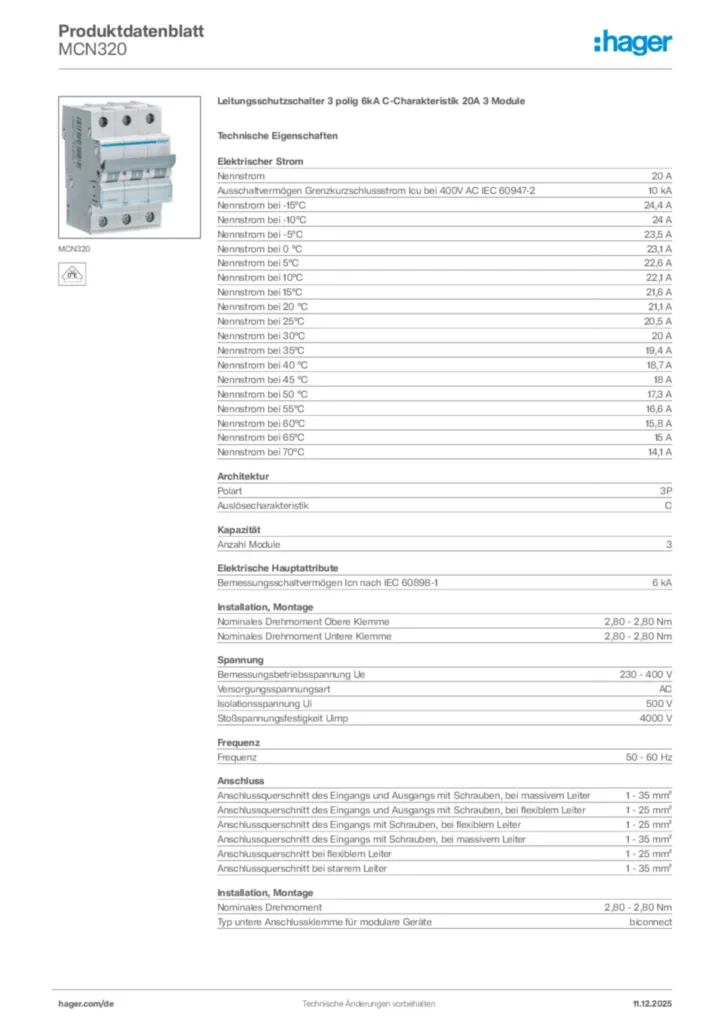

Technische Merkmale
Elektrischer Strom
-
Nennstrom20 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-210 kA
-
Nennstrom bei -15°C24,4 A
-
Nennstrom bei -10°C24 A
-
Nennstrom bei -5°C23,5 A
-
Nennstrom bei 0 °C23,1 A
-
Nennstrom bei 5°C22,6 A
-
Nennstrom bei 10°C22,1 A
-
Nennstrom bei 15°C21,6 A
-
Nennstrom bei 20 °C21,1 A
-
Nennstrom bei 25°C20,5 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,4 A
-
Nennstrom bei 40 °C18,7 A
-
Nennstrom bei 45 °C18 A
-
Nennstrom bei 50 °C17,3 A
-
Nennstrom bei 55°C16,6 A
-
Nennstrom bei 60°C15,8 A
-
Nennstrom bei 65°C15 A
-
Nennstrom bei 70°C14,1 A
Architektur
-
Polart3P
-
AuslösecharakteristikC
Kapazität
-
Anzahl Module3
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom8,90 W
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite52,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MCN320
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Technische Beilage (single-product)
Technischer Anhang - LS-Schalter
Stand: 01.04.2022
PDF1,84 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung 2024-09-11
PDF537,59 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-09-11
PDF541,99 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 Modul11,60 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module77,40 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul28,10 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module117,80 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul10,70 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 3 polig 6kA C-Charakteristik 20A 3 Module
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 20 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : MCN320
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 20 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : MCN320
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
