Hager

MBN320

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A 3 Module
Best-Nr.
MBN320
EAN-Nr.
3250614310416
VPE
4 Stück
Preisgruppe
H200
Preis
67,00 € / Stück *

Technische Merkmale

  • Nennstrom
    • 20 A
  • Polart
    • 3 P
  • Auslösercharakteristik
    • B
  • Ausschaltvermögen Icn AC nach IEC 60898-1
    • 6 kA
  • Anzahl Module
    • 3
  • Polanzahl
    • 3 P
  • Bemessungsbetriebsspannung Ue
    • 230 / 400 V
  • Isolationsspannung
    • 500 V
  • Stoßspannungsfestigkeit
    • 4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter
    • 1 / 35 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter
    • 1 / 25 mm²
  • Drehmoment
    • 2,8Nm
  • Gesamtverlustleistung unter Nennstrom
    • 8.9 W
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

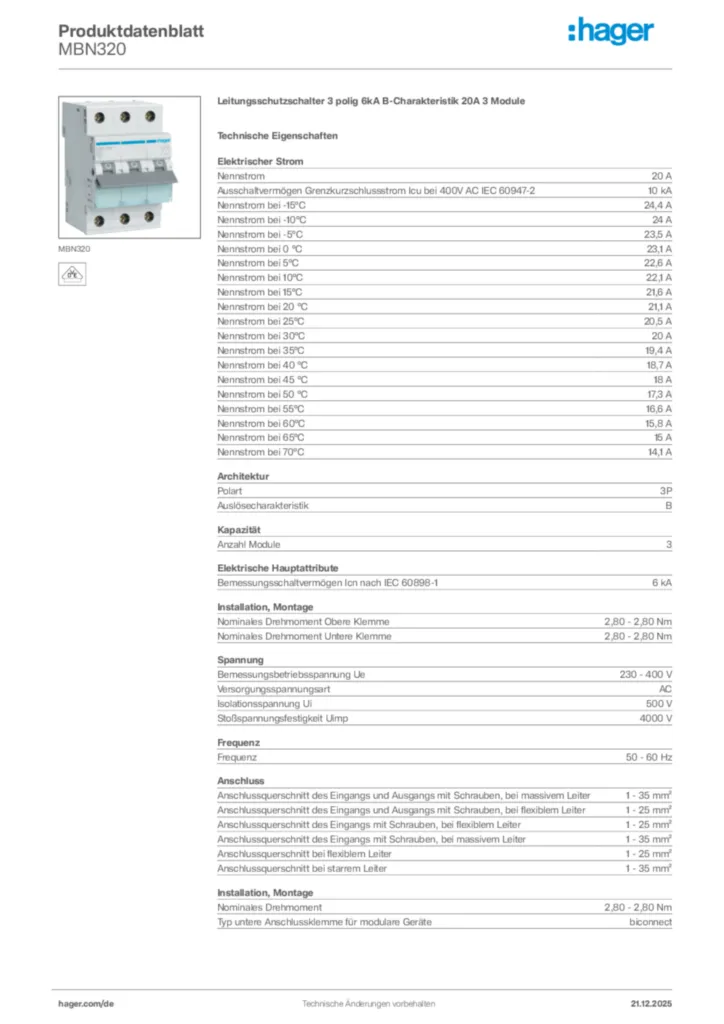

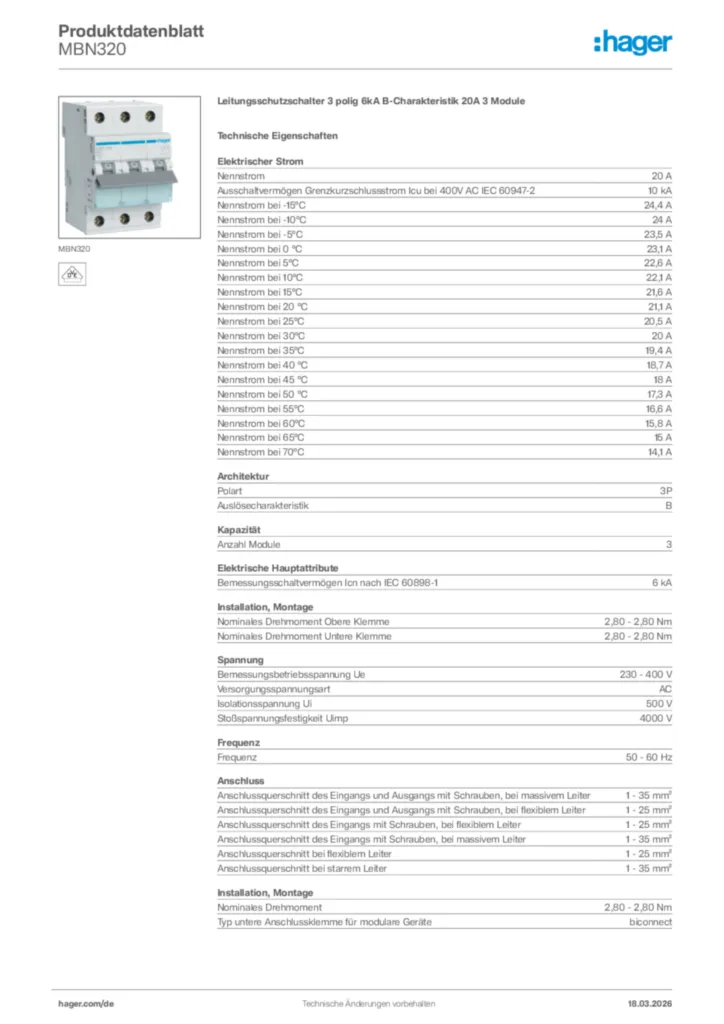

  • Produktbild für MBN320

  • Kataloge

  • Kleinverteiler und Modulargeräte

    Bestellübersicht Oktober 2021 (21DE0228)

    PDF
    3 MB
  • Modulargeräte

    Bestellübersicht Januar 2019 (18DE0357)

    PDF
    7 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A 3 Module
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :20 A
  • Auslösercharakteristik :B
  • Ausschaltvermögen Icn AC nach IEC 60898-1 :6 kA
  • Anzahl Module :3
  • Polanzahl :3 P
  • Bemessungsbetriebsspannung Ue :230 / 400 V
  • Isolationsspannung :500 V
  • Stoßspannungsfestigkeit :4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter :1 / 35 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter :1 / 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : MBN320
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
