Hager

MBN250

Leitungsschutzschalter 2 polig 6kA B-Charakteristik 50A 2 Module
Best-Nr.
MBN250
EAN-Nr.
3250614310300
VPE
6 Stück
Preisgruppe
H200
Preis
96,20 € / Stück *

Technische Merkmale

  • Nennstrom
    • 50 A
  • Polart
    • 2 P
  • Auslösercharakteristik
    • B
  • Ausschaltvermögen Icn AC nach IEC 60898-1
    • 6 kA
  • Anzahl Module
    • 2
  • Polanzahl
    • 2 P
  • Bemessungsbetriebsspannung Ue
    • 400 V
  • Isolationsspannung
    • 500 V
  • Stoßspannungsfestigkeit
    • 4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter
    • 1 / 35 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter
    • 1 / 25 mm²
  • Drehmoment
    • 2,8Nm
  • Gesamtverlustleistung unter Nennstrom
    • 9.2 W
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

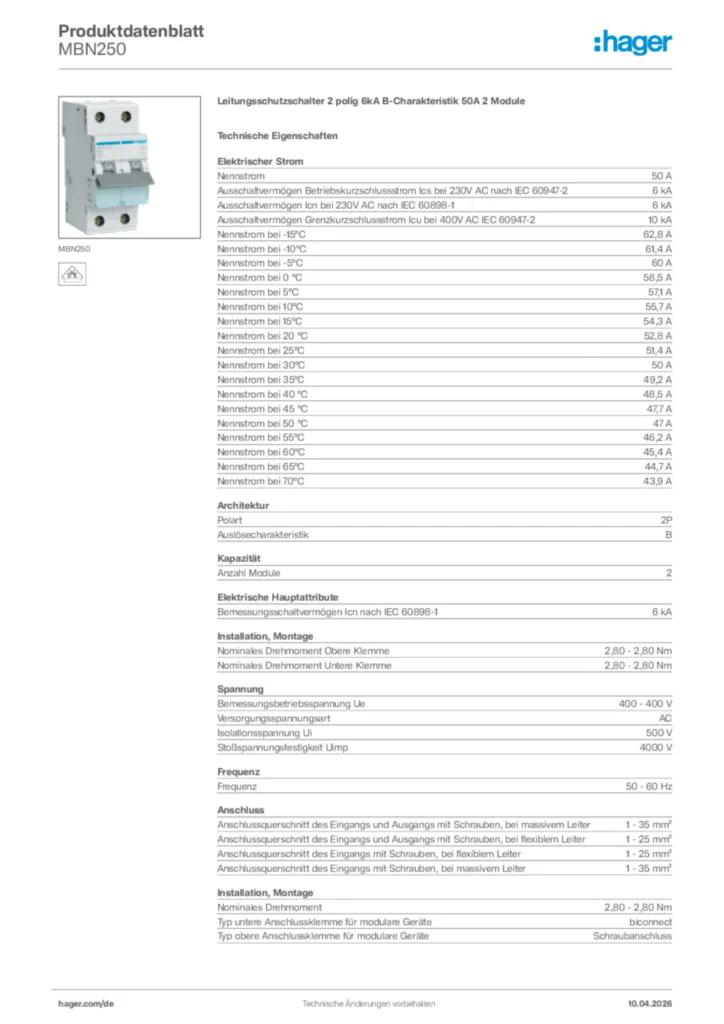

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für MBN250

  • Kataloge

  • Kleinverteiler und Modulargeräte

    Bestellübersicht Oktober 2021 (21DE0228)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 2 polig 6kA B-Charakteristik 50A 2 Module
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :50 A
  • Auslösercharakteristik :B
  • Ausschaltvermögen Icn AC nach IEC 60898-1 :6 kA
  • Anzahl Module :2
  • Polanzahl :2 P
  • Bemessungsbetriebsspannung Ue :400 V
  • Isolationsspannung :500 V
  • Stoßspannungsfestigkeit :4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter :1 / 35 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter :1 / 25 mm²

Fabrikat : Hager oder gleichwertig
Artikel : MBN250
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
