Hager

MBN132

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 32A 1 Modul
Best-Nr.
MBN132
EAN-Nr.
3250614310126
VPE
12 Stück
Preisgruppe
H200
Preis
17,80 € / Stück *

Technische Merkmale

  • Nennstrom
    • 32 A
  • Polart
    • 1 P
  • Auslösercharakteristik
    • B
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2
    • 10 kA
  • Isolationsspannung
    • 500 V
  • Stoßspannungsfestigkeit
    • 4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter
    • 1 / 35 mm²
  • Drehmoment
    • 2,8Nm
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

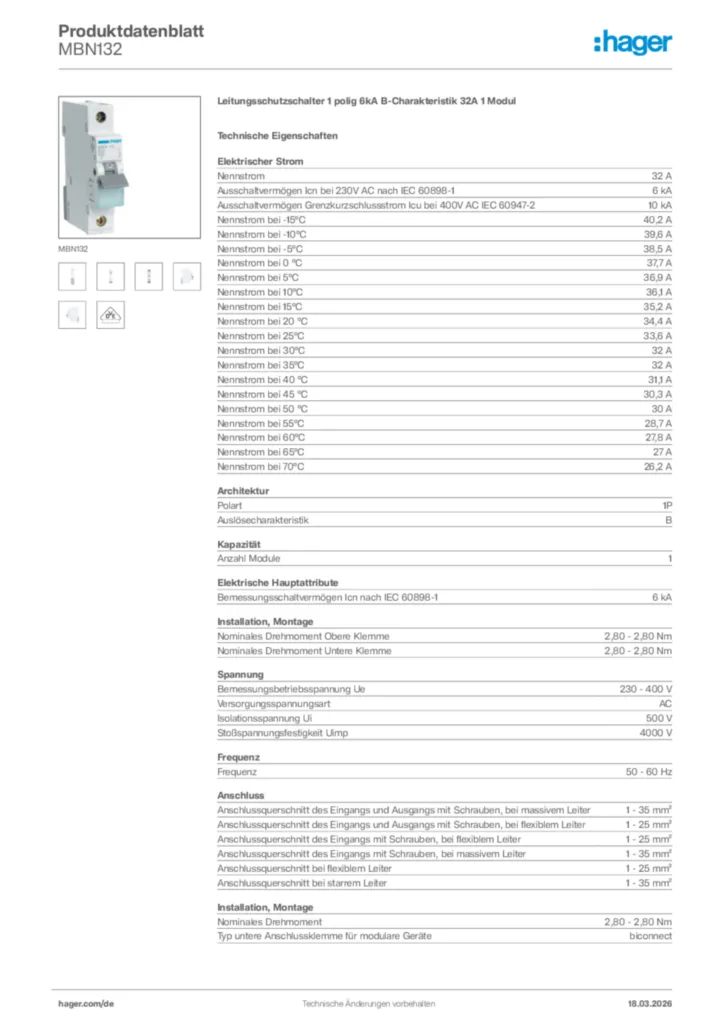

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für MBN132

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP) für MBN132

    PDF
    355 KB
  • Bedienungs- & Montageanleitungen

  • Information for Gamme

    PDF
    0 B
  • Kataloge

  • Kleinverteiler und Modulargeräte

    Bestellübersicht Oktober 2021 (21DE0228)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 32A 1 Modul
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :32 A
  • Auslösercharakteristik :B
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2 :10 kA
  • Isolationsspannung :500 V
  • Stoßspannungsfestigkeit :4000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter :1 / 35 mm²

Fabrikat : Hager oder gleichwertig
Artikel : MBN132
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
