NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12 LVTG1000CP

EAN
4049857122769
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
835,00 €
/ Stück *
835,00 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12

LVTG1000CP

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (24)
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile 4 Produkte verfügbar
    • Schraube 2 Produkte verfügbar
    • Strom­wandler 11 Produkte verfügbar
    • Sammelschie­nen­klemme 1 Produkte verfügbar
    • Hutschie­ne­n­a­d­apter 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für NH-Un­ter­teile
    • Schraube
    • Strom­wandler
    • Sammelschie­nen­klemme
    • Hutschie­ne­n­a­d­apter
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Zube­höre/Er­satz­teile für Prüf- und Mess­ge­räte
    • Klem­me­n­ab­de­ckung
    • LVZTW

      Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
      10,00 €  / Stück*
    • LVZSRK

      Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
      85,80 €  / Stück*
    • LVZASR

      Anschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
      148,50 €  / Stück*
    • LVZKH

      Kabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
      14,70 €  / Stück*
    • LVZ1230

      Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
      10,10 €  / Stück*
    • LVZSG

      Schrauben M12x30 für Sammelschienenanschluss rostgeschützt
      15,10 €  / Set*
    • LVZW150

      Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
      68,60 €  / Stück*
    • LVZW250

      Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
      68,60 €  / Stück*
    • LVZW400

      Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
      68,60 €  / Stück*
    • LVZW600

      Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
      68,60 €  / Stück*
    • LVZWE400

      Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
      73,20 €  / Stück*
    • LVZWE600

      Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
      77,30 €  / Stück*
    • LVZWB200

      Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
      245,30 €  / Stück*
    • LVZWB300

      Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
      249,90 €  / Stück*
    • LVZWB400

      Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
      257,30 €  / Stück*
    • LVZWB500

      Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
      264,70 €  / Stück*
    • LVZWB600

      Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
      272,40 €  / Stück*
    • LVZK

      Sammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
      54,20 €  / Stück*
    • LVZGAT

      Geräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
      63,30 €  / Stück*
    • LVZGET

      Geräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
      89,50 €  / Stück*
    • LVZMG

      Messgerätehalter lang LV NH1-3, Höhe 120mm, für Messgeäte 96x96mm
      31,60 €  / Stück*
    • LVZAK1

      Anschlussraumabdeckung kurz für LV NH1-3 185mm für Klemmen
      31,30 €  / Stück*
    • LVZAL

      Anschlussraumabdeckung lang für NH1-3/185mm für Montage über Stromwandlerblock
      38,50 €  / Stück*
    • LVZALL

      Anschlussraumabdeckung für Anschlussset 2x300mm² für LV NH1-3
      59,30 €  / Stück*

    Technische Merkmale

    • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC22B400V
      1000 A
    • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B690V
      1000 A
    • AT_Ac­cep­ta­ble­Cur­ren­tRa­ting­AC21B500V
      1000 A
    Elek­tri­scher Strom
    • Nenn­strom
      1000 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      15 kA
    • Nenn­strom für kurze Zeit Icw 1s IEC 60947
      15 kA
    Siche­rung
    • Siche­rungs­größe
      NH3
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      2x 30 mm x 5 mm/2x 60 mm x 5 mm
    • Anschluss­quer­schnitt bei starrem Leiter
      2x 30 mm x 5 mm/2x 60 mm x 5 mm
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Archi­tektur
    • Polan­zahl
      3
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      100
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      500
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      12 kV
    Abmes­sungen
    • Abstand Sammelschienen
      185 mm
    • Höhe
      743 mm
    • Tiefe
      188 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      318 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00638-V01.02-EN
    PDF
    249,61 kB
    Hager REACH declaration LVTG1000CP
    PDF
    Hager RoHS Report LVTG1000CP
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVTG1000CP | Hager Deutschland

      Produktbild LVTG1000CP

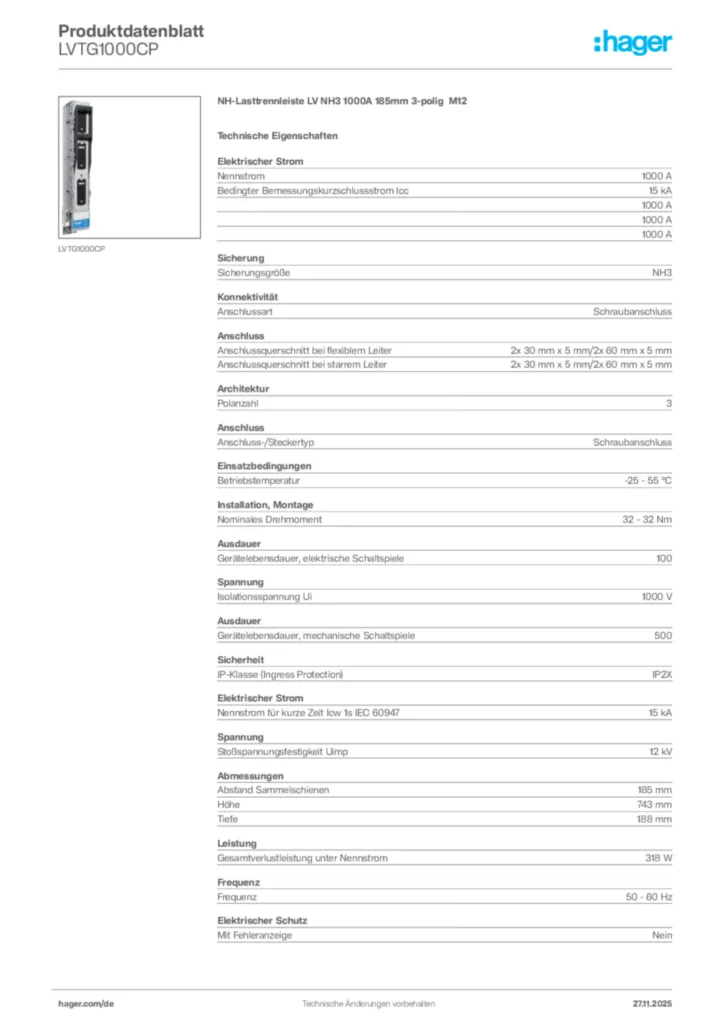

    • Produktdatenblatt

      Bild Hager Produktdatenblatt LVTG1000CP | Hager Deutschland

      Hager Produktdatenblatt LVTG1000CP

      NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12

      PDF

    • Montageanleitung

      Bild Manual for NH Fuse-Switches, vertical design 1-3 3P | Hager Deutschland

      Manual for NH Fuse-Switches, vertical design 1-3 3P

      Montageanleitung en-GB 2020-01-01

      PDF
      5,92 MB
      Bild Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016) | Hager Deutschland

      Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

      PDF
      5,92 MB

    • Tipps

      Bild Hager Tipp 34 | Hager Deutschland

      Hager Tipp 34

      Niederspannungs-Schaltgerätekombinationen (20DE0088)

      PDF
      3,01 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Deutschland

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Tools

      Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

      Hagerplan - Der Ausschreibungstextkonfigurator

      Ausschreiben leicht gemacht

      URL

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Deutschland

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      699,79 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Deutschland

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      ZAY60138 - Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mm
      ZAY60138
      Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mm
      Preis
      92,00 €
      / Stück *
      92,00 €
      / Stück *
    • 2
      ZAY47930 - Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mm
      ZAY47930
      Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mm
      Preis
      41,70 €
      / Stück *
      41,70 €
      / Stück *
    • 3
      LVSG00RPX - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig Direktanschluss
      LVSG00RPX
      NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
      Preis
      326,80 €
      / Stück *
      326,80 €
      / Stück *
    • 4
      LVZDU1-3 - Blindgerät für Reserveplatz Gr.1-3
      LVZDU1-3
      Blindgerät für Reserveplatz Gr.1-3
      Preis
      113,30 €
      / Stück *
      113,30 €
      / Stück *
    • 5
      LVSG00TRPX - NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
      LVSG00TRPX
      NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
      Preis
      352,10 €
      / Stück *
      352,10 €
      / Stück *

    Ausschreibungstext

    NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12

    NH3-Sicherungs-Trennleiste 1000A, für Sammelschienenmontage Abstand 185mm. Nach DIN VDE 0660/107 und IEC 947-3 mit eingebauten Trennmesser. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube.

    Anschlussquerschnitt bei flexiblem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
    Anschlussquerschnitt bei starrem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
    Anschluss-/Steckertyp: Schraubanschluss
    Betriebstemperatur: -25 - 55 °C
    Nominales Drehmoment: 32 - 32 Nm
    Isolationsspannung Ui: 1000 V
    Gerätelebensdauer, elektrische Schaltspiele: 100
    IP-Klasse (Ingress Protection): IP2X
    Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
    Abstand Sammelschienen: 185 mm
    Höhe: 743 mm
    Tiefe: 188 mm
    Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 366 W
    Gesamtverlustleistung unter Nennstrom: 318 W
    Frequenz: 50 - 60 Hz

    Fabrikat : Hager oder gleichwertig
    Artikel : LVTG1000CP
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
