EAN

4049857130702

Marke

Hager

VPE

1 Stück

Preisgruppe

H603

Hagerplan - Der Ausschreibungstextkonfigurator

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen LVSR3VPVK4

Name: LVSR3VPVK4
Brand: Hager
SKU: 38035-3020
Price: 721.4 EUR

Preis

721,40 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar
Schraube 2 Produkte verfügbar
Stromwandler 11 Produkte verfügbar
Sammelschienenklemme 2 Produkte verfügbar
Hutschienenadapter 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar

Technische Merkmale

Nennstrom

630 A
Bedingter Bemessungskurzschlussstrom Icc

120 kA
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

120 kA
Strombelastbarkeit bei AC23 in Kategorie B / 400V

630 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

630 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

630 A
Strombelastbarkeit bei AC21 in Kategorie B / 800V

400 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

630 A
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

630 A
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.2

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

100 kA
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 60947

25 kA
Nennstrom für Sicherungseinsätze

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

15 kA

Sicherungsgröße

NH3

Anschlussart

Direktanschluss
Montageart

Schraubbefestigung

Anschlussquerschnitt bei starrem Leiter (RE)

25 - 300 mm²
Anschlussquerschnitt bei starrem Leiter (SE)

25 - 300 mm²
Anschluss-/Steckertyp

V-Anschlussklemme
Anschlussquerschnitt bei flexiblem Leiter (SM)

35- 240 mm²
Anschlussquerschnitt bei flexiblem Leiter (RM)

25 - 300 mm²
Art der Anschlussraumabdeckung

Standard-Anschlussraumabdeckung

Polanzahl

3
Anzahl der schaltbaren Pole

3

Betriebstemperatur

-25 - 55 °C

Nominales Drehmoment

32 - 32 Nm
Drehmoment zur Befestigung auf Sammelschiene

32 - 32 Nm

IP-Klasse (Ingress Protection)

IP2X

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

12 kV
Bemessungsbetriebsspannung Ue

690 - 690 V

Höhe

671 mm
Tiefe

190 mm

Gesamtverlustleistung unter Nennstrom

111 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

48 W
Verlustleistung bei Volllast

255 W

Frequenz

50 - 60 Hz

Mit Fehleranzeige

Nein

Doppelt unterbrechend

Nein

Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer, mechanische Schaltspiele

800
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1000

Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP_Hager_HAGE-00635-V01.01-EN

PDF

254,54 kB

Hager REACH declaration LVSR3VPVK4

PDF

Hager RoHS Report LVSR3VPVK4

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LVSR3VPVK4

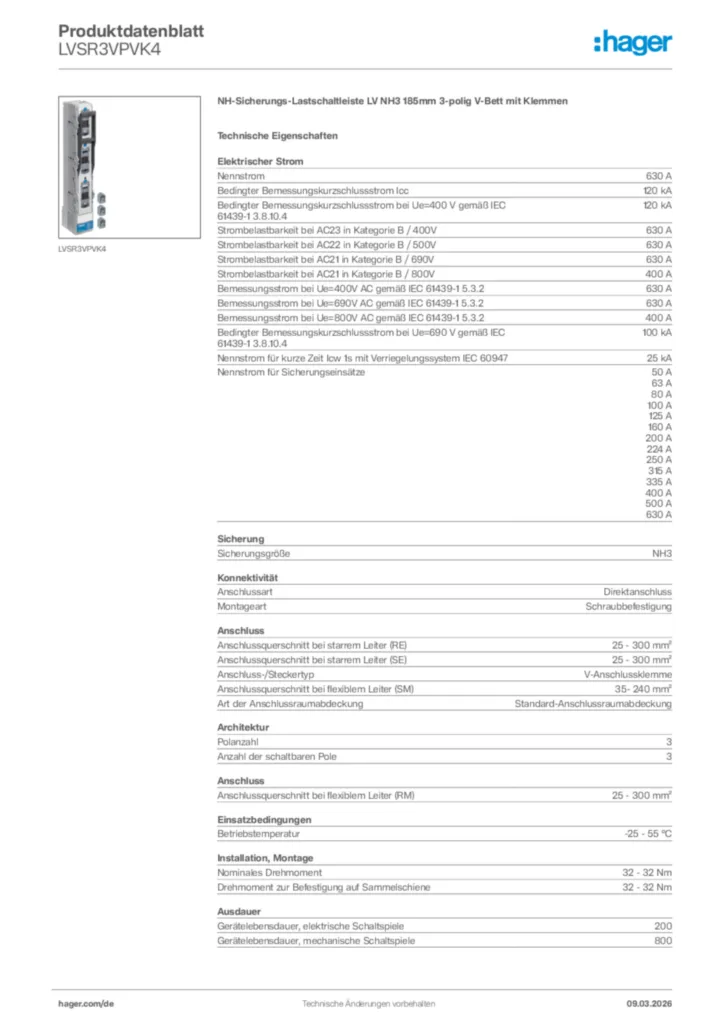

Produktdatenblatt

Hager Produktdatenblatt LVSR3VPVK4

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen

PDF
Montageanleitung

Manual for NH Fuse-Switches, vertical design 1-3 3P

Montageanleitung en-GB 2020-01-01

PDF

5,92 MB

Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)

Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

PDF

5,92 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Konformitätserklärung en-GB 2025-03-31

PDF

317,40 kB

Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

Konformitätserklärung International 2019-01-07

PDF

615,53 kB

Mehr Downloads

Ausschreibungstext

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen

NH3-Sicherungs-Lastschaltleiste 630 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit V-Anschlussklemme, rostgeschützt.

Anschlussquerschnitt bei flexiblem Leiter: 25 - 240 mm²
Anschlussquerschnitt bei starrem Leiter: 25 - 300 mm²
Anschluss-/Steckertyp: V-Anschlussklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 159,27 W
Gesamtverlustleistung unter Nennstrom: 111 W
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : LVSR3VPVK4
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
