NH-Sicherungs-Lastschaltleiste/Schaltleiste LV NH3, 185mm, 3-polig, M12 LVSG3CPX
Die NH-Sicherungs-Lastschaltleiste LV NH3 185mm, 3-polig, M12, bietet eine robuste Lösung für Hochstromanwendungen. Geeignet als NH-Trenner, unterstützt sie eine zuverlässige Trennung und Sicherung von Stromkreisen. Mit einer Polanzahl von 3 und einer Breite von 185mm, ideal für Industrieanlagen.
EAN
4049857124947
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Preis
665,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 4 Produkte verfügbar -
Schraube 2 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar -
Stromwandler 11 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar
Optionales Zubehör
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
10,00 € / Stück* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
85,80 € / Stück* -
LVZASRAnschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
148,50 € / Stück* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
14,70 € / Stück*
-
LVZW150
Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
68,60 € / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
68,60 € / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
73,20 € / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
77,30 € / Stück* -
LVZWB200Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
245,30 € / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
249,90 € / Stück* -
LVZWB400Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
257,30 € / Stück* -
LVZWB500Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
264,70 € / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
272,40 € / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V630 A
-
AT_AcceptableCurrentRatingAC21B800V400 A
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715 kA
Sicherung
-
SicherungsgrößeNH3
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 300 mm²
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG3CPX
-

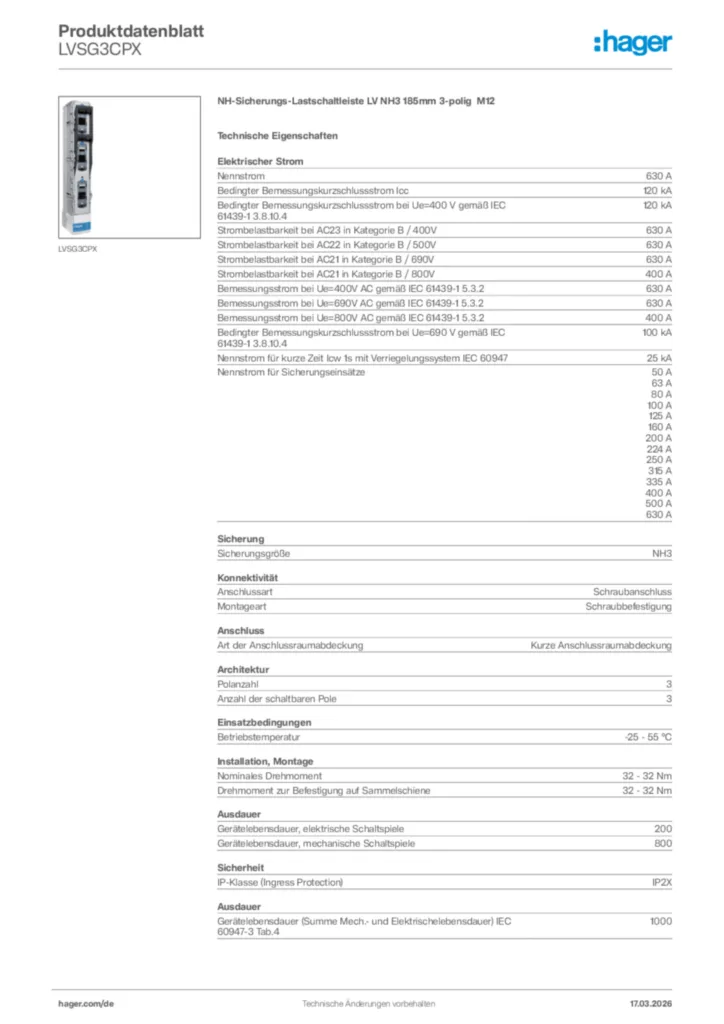

Produktdatenblatt
Hager Produktdatenblatt LVSG3CPX
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4,05 MB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5,92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY60138Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mmPreis92,00 €/ Stück * -
2
ZAY47930Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mmPreis41,70 €/ Stück * -
3
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis326,80 €/ Stück * -
4
LVZDU1-3Blindgerät für Reserveplatz Gr.1-3Preis113,30 €/ Stück * -
5
LVSG00TRPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis352,10 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12
NH3-Sicherungs-Lastschaltleiste 630 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 35 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 300 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 159,27 W
Gesamtverlustleistung unter Nennstrom: 111 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG3CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH3-Sicherungs-Lastschaltleiste 630 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 35 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 300 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 159,27 W
Gesamtverlustleistung unter Nennstrom: 111 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG3CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
