Die NH2-Sicherungslastschaltleiste mit 400A Nennstrom und 3-poliger Bauweise eignet sich hervorragend für den Einsatz als NH-Trenner in Verteilungssystemen. Mit Schraubanschlüssen M12 ermöglicht sie eine robuste und sichere Verbindung. Ideal für das Trennen von Stromkreisen unter Lastbedingungen.

EAN

4049857124909

Marke

Hager

VPE

1 Stück

Preisgruppe

H603

Hagerplan - Der Ausschreibungstextkonfigurator

NH2-Sicherungslastschaltleiste 400A, 3-polig, schaltbar, Schraubanschluss M12 LVSG2CPX

Name: LVSG2CPX
Brand: Hager
SKU: 38026-3220
Price: 572.1 EUR

Preis

572,10 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Schraube 3 Produkte verfügbar
Sammelschienenträger 1 Produkte verfügbar
Stromwandler 11 Produkte verfügbar
Sammelschienenklemme 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar

Technische Merkmale

Nennstrom

400 A
Bedingter Bemessungskurzschlussstrom Icc

120 kA
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

120 kA
Strombelastbarkeit bei AC23 in Kategorie B / 400V

400 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

400 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

400 A
Strombelastbarkeit bei AC21 in Kategorie B / 800V

250 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

400 A
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

400 A
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

100 kA
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 60947

15 kA
Nennstrom für Sicherungseinsätze

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

10 kA

Sicherungsgröße

NH2

Anschlussart

Schraubanschluss
Montageart

Schraubbefestigung

Anschluss-/Steckertyp

Schraubanschluss
Art der Anschlussraumabdeckung

Kurze Anschlussraumabdeckung

Polanzahl

3
Anzahl der schaltbaren Pole

3

Betriebstemperatur

-25 - 55 °C

Nominales Drehmoment

32 - 32 Nm
Drehmoment zur Befestigung auf Sammelschiene

32 - 32 Nm

Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer, mechanische Schaltspiele

800
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1000

IP-Klasse (Ingress Protection)

IP2X

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

12 kV
Bemessungsbetriebsspannung Ue

690 - 690 V

Abstand Sammelschienen

185 mm
Höhe

671 mm
Tiefe

190 mm

Gesamtverlustleistung unter Nennstrom

56 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

34 W
Verlustleistung bei Volllast

158 W

Frequenz

50 - 60 Hz

Mit Fehleranzeige

Nein

Doppelt unterbrechend

Nein

Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP_Hager_HAGE-00634-V01.01-EN

PDF

250,04 kB

REACH declaration LVSG2CPX

PDF

Hager RoHS Report LVSG2CPX

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LVSG2CPX
Produktdatenblatt

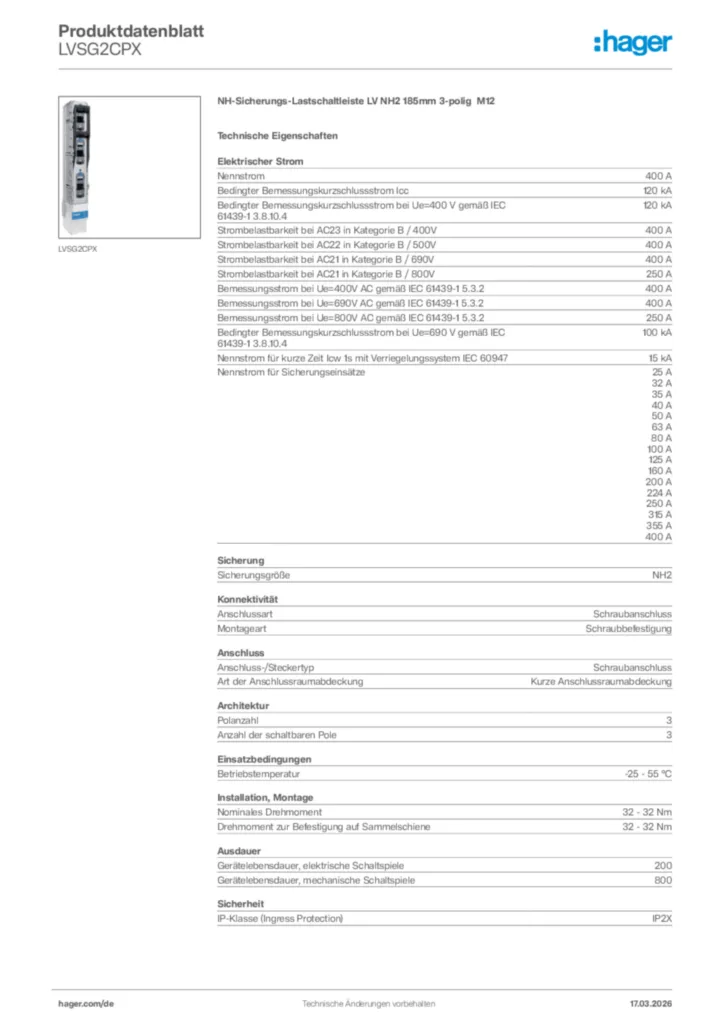

Hager Produktdatenblatt LVSG2CPX

NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12

PDF
Bedienungsanleitung

Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31

PDF

4,05 MB
Montageanleitung

Manual for NH Fuse-Switches, vertical design 1-3 3P

Montageanleitung en-GB 2020-01-01

PDF

5,92 MB

Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)

Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

PDF

5,92 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Konformitätserklärung en-GB 2025-03-31

PDF

317,59 kB

Konformitätserklärung en-GB 2025-03-31

PDF

317,40 kB

Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

Konformitätserklärung International 2019-01-07

PDF

615,53 kB

Mehr Downloads

Ausschreibungstext

NH-Sicherungs-Lastschaltleiste LV NH2 185mm 3-polig M12

NH2-Sicherungs-Lastschaltleiste 400 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.

Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 86 W
Gesamtverlustleistung unter Nennstrom: 56 W
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : LVSG2CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.

NH2-Sicherungslastschaltleiste 400A, 3-polig, schaltbar, Schraubanschluss M12 LVSG2CPX

Vervollständigen Sie Ihr System

Optionales Zubehör

Technische Merkmale

Ökologischer Wert

Zertifizierungen und Dokumente

Downloads

Produktbild

Produktdatenblatt

Bedienungsanleitung

Montageanleitung

Tipps

Technischer Anhang (Einzelprodukt)

Tools

Konformitätserklärung

Weitere Produkte zu diesem System

Ausschreibungstext

Technische Fragen?
