Die NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12 bietet eine zuverlässige Lösung für NH-Trenneranwendungen. Mit einer Breite von 185mm und dreipoliger Ausführung unterstützt sie effizient die Stromverteilung und Sicherung. Die robuste Bauweise mit M12-Anschlüssen garantiert hohe mechanische Festigkeit und einfache Montage. Ideal für den industriellen Einsatz zur sicheren Trennung und Schaltung unter Last.
EAN
4049857124817
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
NH-Sicherungs-Lastschaltleiste / Schaltleiste LV NH1, 185mm, 3-polig, M12 LVSG1CPX
Preis
565,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Folgeprodukte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 11 Produkte verfügbar -
Zubehöre/Ersatzteile für Prüf- und Messgeräte 1 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 4 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar
Optionales Zubehör
-
LVZW150
Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
68,60 € / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
68,60 € / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
68,60 € / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
73,20 € / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
77,30 € / Stück* -
LVZWB200Stromwandlerblock für LV NH1-3 3-Phasen 200/5A 2, 5VA Klasse 0, 5S
245,30 € / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S
249,90 € / Stück* -
LVZWB400Stromwandlerblock für LV NH1-3 3-Phasen 400/5A 5VA Klasse 0, 5S
257,30 € / Stück* -
LVZWB500Stromwandlerblock für LV NH1-3 3-Phasen 500/5A 5VA Klasse 0, 5S
264,70 € / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S
272,40 € / Stück*
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
10,00 € / Stück* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
85,80 € / Stück* -
LVZASRAnschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
148,50 € / Stück* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
14,70 € / Stück*
-
LVZSIInnensechskantschrauben LV NH1-3 M12x30 mit aufgerolltem Federelement
7,50 € / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
10,10 € / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
10,30 € / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
15,10 € / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V200 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.2200 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094710 kA
Sicherung
-
SicherungsgrößeNH1
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung bei Volllast96 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG1CPX
-
Produktdatenblatt

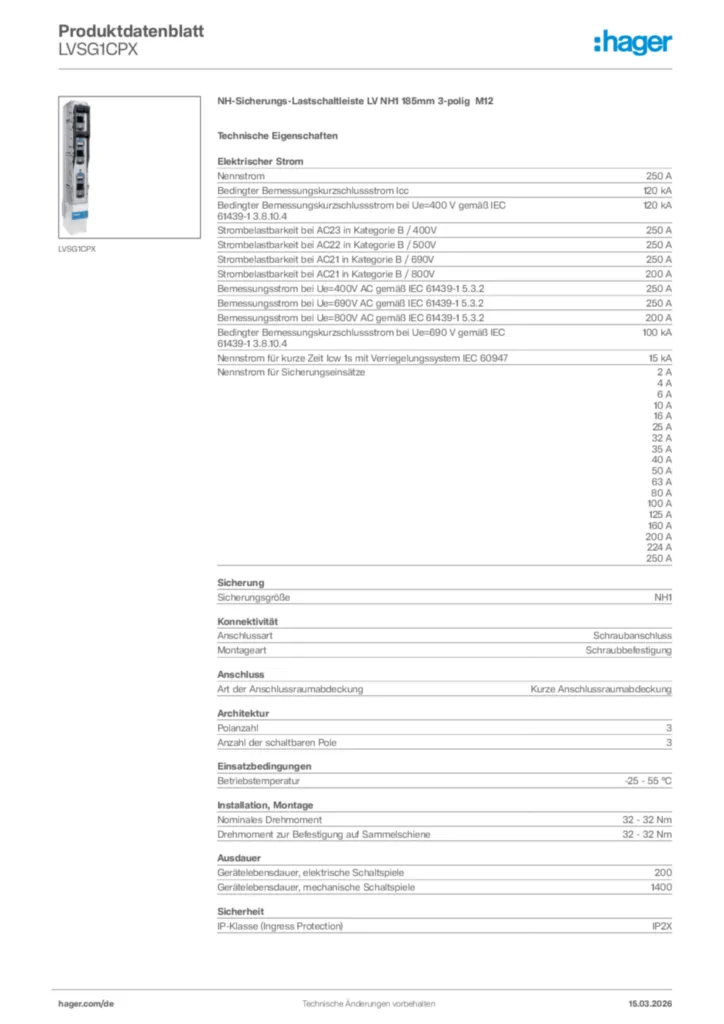

Hager Produktdatenblatt LVSG1CPX
