NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12 Überwachung LVSG1CPSUX
Preis
703,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Elektrisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Schraube 2 Produkte verfügbar -
Sammelschienenträger 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Optionales Zubehör
-
LVZTWTrennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
10,00 € / Stück* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
85,80 € / Stück* -
LVZASRAnschlussset für 2 x 300mm², rostgeschützt, für NH-Schaltleisten Gr. 1-3
148,50 € / Stück* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
14,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V250 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Nennstrom für kurze Zeit Icw 1s IEC 6094710 kA
Sicherung
-
SicherungsgrößeNH1
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom27 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung bei Volllast96 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeJa
Funktionen
-
Doppelt unterbrechendNein
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG1CPSUX
-

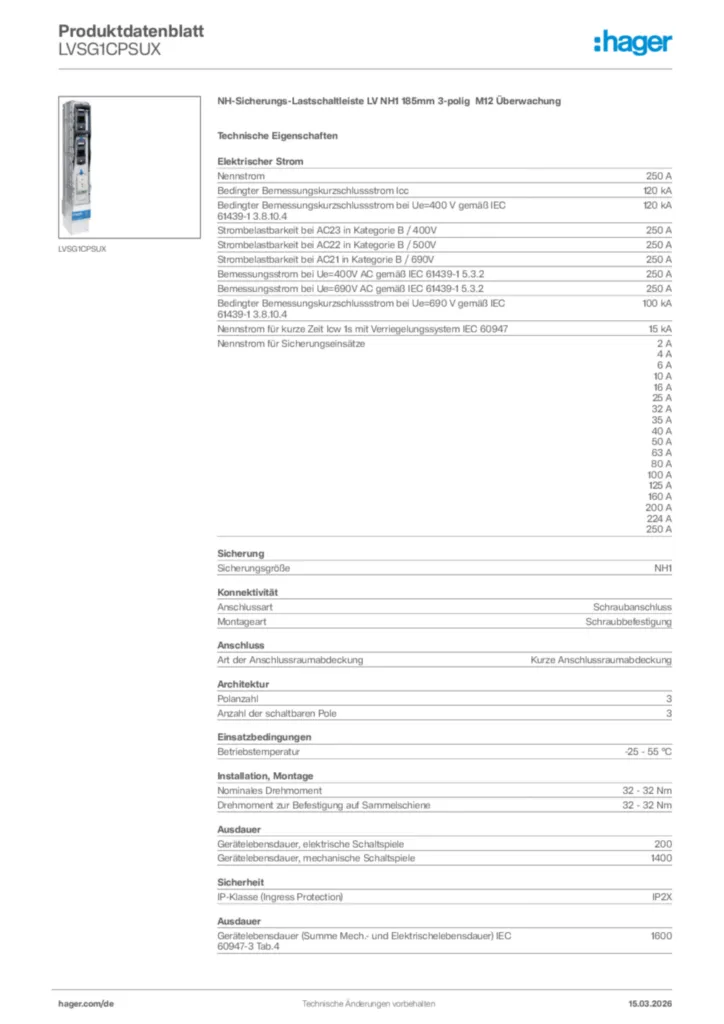

Produktdatenblatt
Hager Produktdatenblatt LVSG1CPSUX
NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12 Überwachung
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB 2024-08-29
PDF366,80 kB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5,92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
