NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss LVS0060RPSU
EAN
4049857190256
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Preis
351,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Hutschienenadapter 2 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartDirektanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
Abmessungen
-
Abstand Sammelschienen60 mm
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS0060RPSU
-

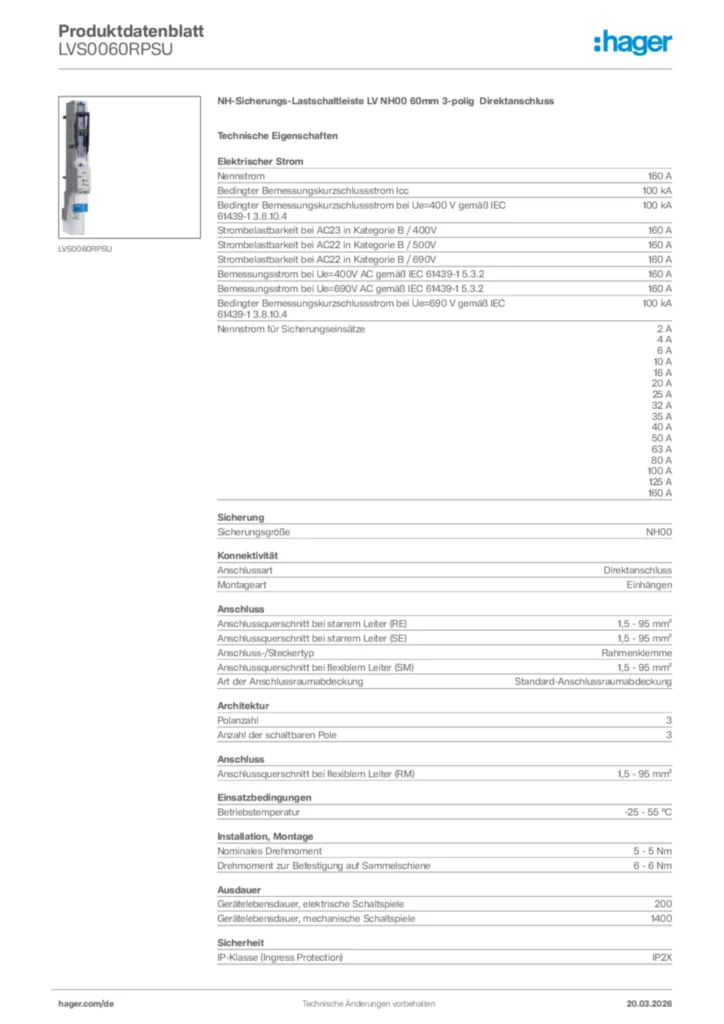

Produktdatenblatt
Hager Produktdatenblatt LVS0060RPSU
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB 2024-08-29
PDF366,80 kB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/60mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB
Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF2,97 MB
Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB -
Konformitätserklärung
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
