Deutschland
EAN
3250614123900
Marke
Hager
VPE
4 Stück
Preisgruppe
H620
Sicherungselement 3P UL 690V L38 3PLE LU503
Preis
57,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zylindrische Sicherung 9 Produkte verfügbar
Optionales Zubehör
-
LF332GZylindersicherungen für industrielle Anwendungen 10x38mm gG 32A 400V AC 120kA
138,90 € / 100 Stück* -
LF325GZylindersicherungen für industrielle Anwendungen 10x38mm gG 25A 500V AC 120kA
138,90 € / 100 Stück* -
LF320GZylindersicherungen für industrielle Anwendungen 10x38mm gG 20A 500V AC 120kA
138,90 € / 100 Stück* -
LF316GZylindersicherungen für industrielle Anwendungen 10x38mm gG 16A 500V AC 120kA
138,90 € / 100 Stück* -
LF310GZylindersicherungen für industrielle Anwendungen 10x38mm gG 10A 500V AC 120kA
138,90 € / 100 Stück* -
LF306GZylindersicherungen für industrielle Anwendungen 10x38mm gG 6A 500V AC 120kA
138,90 € / 100 Stück* -
LF304GZylindersicherungen für industrielle Anwendungen 10x38mm gG 4A 500V AC 120kA
138,90 € / 100 Stück* -
LF302G
Zylindersicherungen für industrielle Anwendungen 10x38mm gG 2A 500V AC 120kA
138,90 € / 100 Stück* -
LF301GZylindersicherungen für industrielle Anwendungen 10x38mm gG 1A 500V AC 120kA
138,90 € / 100 Stück*
Technische Merkmale
Abmessungen
-
Höhe77 mm
-
Breite52,50 mm
-
Tiefe75 mm
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom32 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A, 32 A
Kapazität
-
Anzahl Module3
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Installation, Montage
-
Montage aufDIN Schiene
Leistung
-
Gesamtverlustleistung unter Nennstrom2,10 W
Spannung
-
Isolationsspannung Ui690 V
-
VersorgungsspannungsartAC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Sicherung
-
Sicherungsgröße10 x 38
Abdeckung, Tür
-
VerriegelbarNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LU503
-

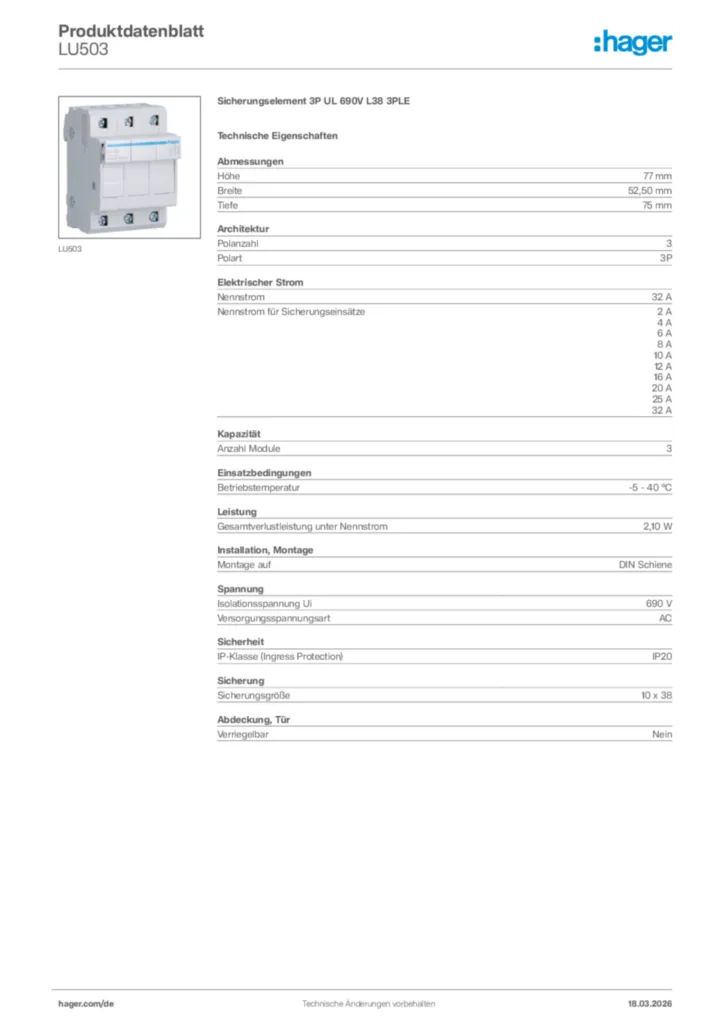

Produktdatenblatt
Hager Produktdatenblatt LU503
Sicherungselement 3P UL 690V L38 3PLE
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2019-05-24
PDF86,78 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF516GZylindersicherungen für industrielle Anwendungen 22x58mm gG 16A 690V AC 120kAPreis397,80 €/ 100 Stück * -
2
LF304GZylindersicherungen für industrielle Anwendungen 10x38mm gG 4A 500V AC 120kAPreis138,90 €/ 100 Stück *
-
3
LF320GZylindersicherungen für industrielle Anwendungen 10x38mm gG 20A 500V AC 120kAPreis138,90 €/ 100 Stück *
-
4
LF432GSicherungseinsatz 14x51mm gG 32APreis228,60 €/ 100 Stück * -
5
LF402GSicherungseinsatz 14x51mm gG 2APreis228,60 €/ 100 Stück *
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
