Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme Abdeckung LD046
Der Kunststoff-Sicherungssockel D02 E18 mit einer Nennstromstärke von 63 Ampere und dreipoliger Ausführung ist zur Montage auf Hutschienen konzipiert. Dieses Modell unterstützt den schnellen und sicheren Anschluss in Verteilanlagen. Geeignet für den Einsatz in Industrie und Gewerbe, erfüllt er die gängigen Sicherheitsnormen.
EAN
3250614040047
Marke
Hager
VPE
3 Stück
Preisgruppe
H621
Preis
16,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Sicherungseinsatz 7 Produkte verfügbar -
D0-Schraub-Passeinsatz 1 Produkte verfügbar -
D0-Hülsenpasseinsatz 9 Produkte verfügbar -
D0-Sicherungsschraubkappe 3 Produkte verfügbar
Vervollständigen Sie Ihr System
-
LE1820
Sicherungseinsatz D02 E18 20A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
78,30 € / Stück* -
LE1825Sicherungseinsatz D02 E18 25A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
78,30 € / Stück* -
LE1832Sicherungseinsatz D02 E18 32A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
191,30 € / Stück* -
LE1835Sicherungseinsatz D02 E18 35A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
107,10 € / Stück* -
LE1840Sicherungseinsatz D02 E18 40A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
201,90 € / Stück* -
LE1850Sicherungseinsatz D02 E18 50A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
107,10 € / Stück* -
LE1863Sicherungseinsatz D02 E18 63A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
107,10 € / Stück*
-
LE14H
Haltefeder für D01 Sicherung in Schraubkappe D02
45,20 € / Stück*
-
LE18P02
Hülsenpasseinsatz D02 E18 2A rosa nach DIN 49523
45,20 € / Stück* -
LE18P04Hülsenpasseinsatz D02 E18 4A braun nach DIN 49523
45,20 € / Stück* -
LE18P06Hülsenpasseinsatz D02 E18 6A grün nach DIN 49523
45,20 € / Stück* -
LE18P10Hülsenpasseinsatz D02 E18 10A rot nach DIN 49523
45,20 € / Stück* -
LE18P16Hülsenpasseinsatz D02 E18 16A mausgrau nach DIN 49523
45,20 € / Stück* -
LE18P20Hülsenpasseinsatz D02 E18 20A blau nach DIN 49523
45,00 € / Stück* -
LE18P25Hülsenpasseinsatz D02 E18 25A gelb nach DIN 49523
45,20 € / Stück* -
LE18P35Hülsenpasseinsatz D02 E18 35A schwarz nach DIN 49523
45,20 € / Stück* -
LE18P50Hülsenpasseinsatz D02 E18 50A weiß nach DIN 49523
45,20 € / Stück*
-
LE18SI
Schraubkappe D02 E18 aus Kunststoff mit Prüfloch 63A Typ K02
164,20 € / Stück* -
LE18SIPSchraubkappe D02 E18 63A aus Kunststoff mit Prüfloch plombierbar Typ K02
172,70 € / Stück* -
LE18SKSchraubkappe D02 E18 aus Keramik mit Prüfloch 63A
155,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
Architektur
-
Polanzahl3
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment2,5 - 3 Nm
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom28,50 W
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeD02
-
SicherungscharakteristikgG
Abmessungen
-
Höhe72 mm
-
Breite79 mm
-
Länge62 mm
-
Abstand Sammelschienen35 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

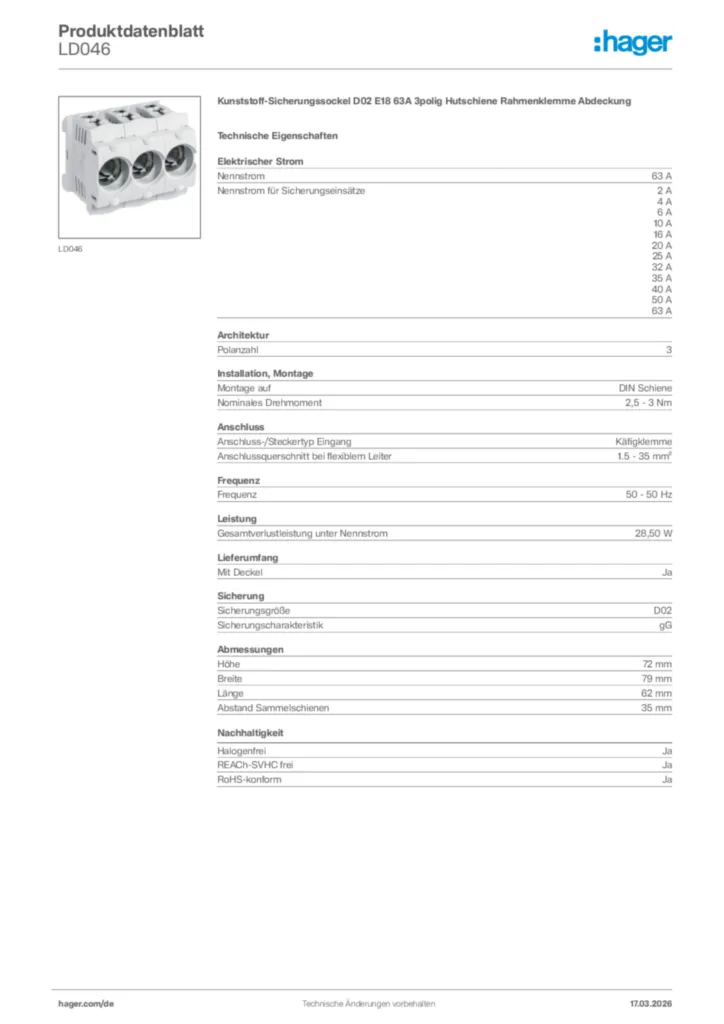

Produktbild LD046
-
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-06-08
PDF771,23 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L063LReitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis35,80 €/ Stück * -
2
LD02K63-1SSKeramiksockel D02 E18 63A 1polig Hutschiene Schelle AbdeckungPreis5,60 €/ Stück * -
3
LD047Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme AbdeckungPreis14,40 €/ Stück * -
4
L063L1Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis35,90 €/ Stück * -
5
LD02K63-1KSKeramiksockel D02 E18 63A 1polig Hutschiene Schraub&Schelle AbdeckungPreis7,70 €/ Stück *
Ausschreibungstext
Kunststoff-Sicherungssockel D02 E18 63A 3polig Hutschiene Rahmenklemme Abdeckung
D02-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 28,50 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD046
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D02-Sicherungsunterteil mit Abdeckung für Hutschienenmontage. Geeignet für Sicherungseinsätze und Hülsen-Pass Einsätze.
Nennstrom: 63 A
Polanzahl: 3
Montage auf: DIN Schiene
Anschluss-/Steckertyp Eingang: Käfigklemme
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 28,50 W
Mit Deckel: Ja
Sicherungsgröße: D02
Sicherungscharakteristik: gG
Fabrikat : Hager oder gleichwertig
Artikel : LD046
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
