Lasttrennschalter für Sicherungen D02, 63A, 3-polig, für 60mm Sammelschiene L063M
Modularer Lasttrennschalter für Sicherungen, Typ D02, 63 Ampere, 3-polig, 60mm, zur Montage auf Sammelschienen. Geeignet als NH-Lasttrenner, bietet eine sichere Trennung im Lastkreis. Ideal für den Einsatz in Verteilungsanlagen, unterstützt effiziente Wartung und Instandhaltung.
EAN
3250610740613
Marke
Hager
VPE
3 Stück
Preisgruppe
H623
Passende Tools
Preis
171,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Schraub-Passeinsatz 1 Produkte verfügbar -
D0-Sicherungsschraubkappe 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 35 A, 50 A, 63 A, 32 A, 40 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment3 - 3 Nm
Abmessungen
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe226 mm
-
Breite27 mm
-
Tiefe80 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom4,50 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui500 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L063M
-
Produktdatenblatt

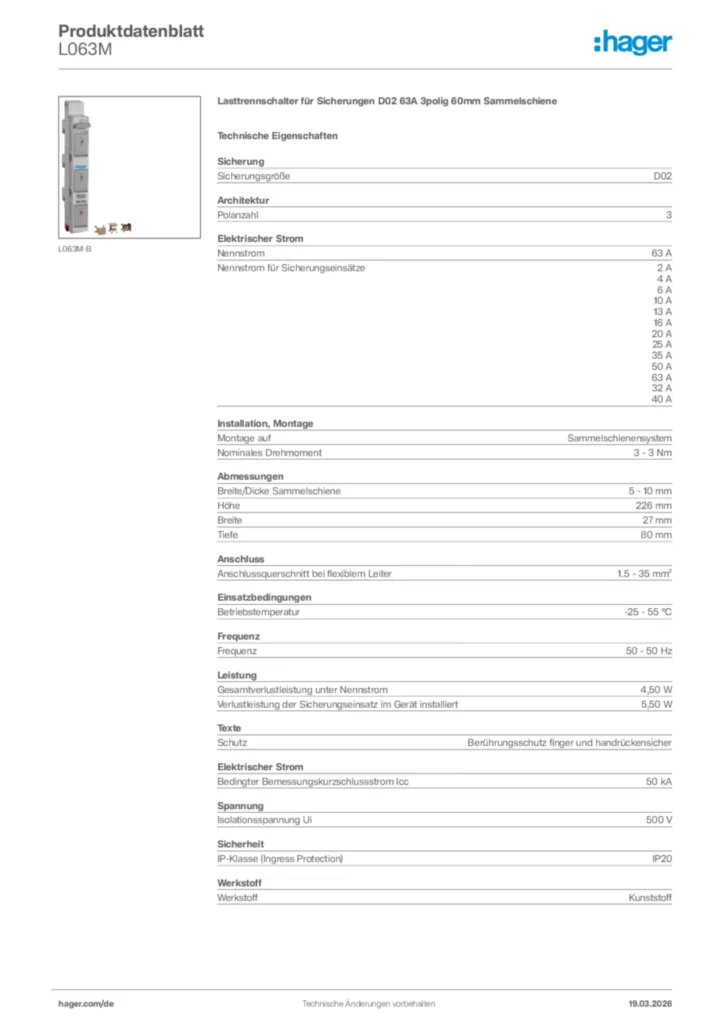

Hager Produktdatenblatt L063M
Lasttrennschalter für Sicherungen D02 63A 3polig 60mm Sammelschiene
PDF -
Montageanleitung
L063M Montagehinweise
Montageanleitung en-GB, fr-FR, de-DE 2020-09-02
PDF3,35 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2024-09-17
PDF226,86 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L063L1Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis36,40 €/ Stück * -
2
LD043Kunststoff-Sicherungssockel D02 E18 63A 1polig Hutschiene Käfigklemme AbdeckungPreis6,40 €/ Stück * -
3
L063LReitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis36,30 €/ Stück * -
4
LD01-02AD-3Schutzabdeckung D01 E14 bis 16A 3polig grau für D0 - KeramiksockelPreis187,70 €/ 100 Stück * -
5
LD047Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme AbdeckungPreis14,70 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 63A 3polig 60mm Sammelschiene
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
35 A
50 A
63 A
32 A
40 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 3 - 3 Nm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe: 226 mm
Breite: 27 mm
Tiefe: 80 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 4,50 W
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 500 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L063M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Montage auf 60 mm Sammelschienensystem DIN VDE 0638, DIN EN 60947-3, 400 V AC, 63 A, AC22B, 50 kA mit Meldesystem für Sicherungsausfall. Schraubkappenlose Stecktechnik, bietet werksseitigen, dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss, plombierbar, handunabhängige EIN-/AUS-Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63A.
