Lasttrennschalter D02, 63A, 4-polig N, vorauseilend, 60mm für Sammelschiene L066M
Der D02 63A 4polige Lasttrennschalter mit vorauseilendem Neutralleiter bietet eine sichere Trennung im Fehlerfall auf 60mm Sammelschienen. Dieser D0-Sicherungslasttrennschalter ermöglicht eine sichere Wartung und Reparatur von elektrischen Anlagen durch zuverlässiges Trennen des Stromkreises unter Last. Ideal für Industrie- und Großanlagen.
EAN
3250614133787
Marke
Hager
VPE
3 Stück
Preisgruppe
H623
Passende Tools
Preis
181,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 35 A, 50 A, 63 A, 32 A, 40 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufSammelschienensystem
-
Nominales Drehmoment2,50 - 2,50 Nm
Abmessungen
-
Höhe80 mm
-
Breite27 mm
-
Tiefe77 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom5,60 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L066M
-

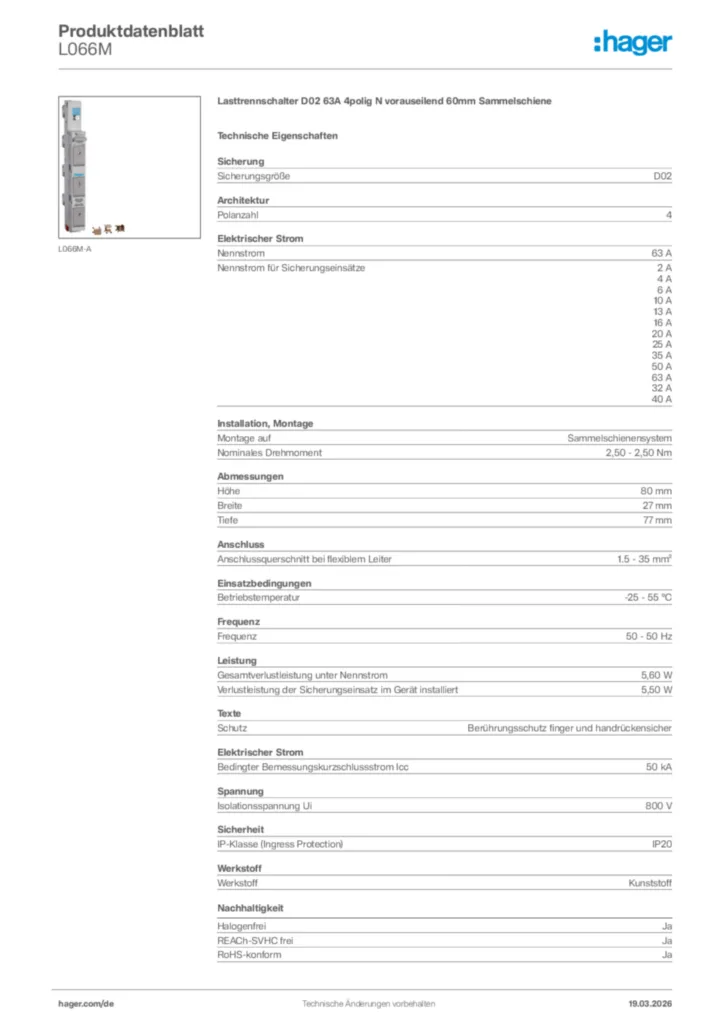

Produktdatenblatt
Hager Produktdatenblatt L066M
Lasttrennschalter D02 63A 4polig N vorauseilend 60mm Sammelschiene
PDF -
Montageanleitung
L066M Montagehinweise
Montageanleitung en-GB, fr-FR, de-DE 2020-11-20
PDF3,33 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2024-09-17
PDF226,86 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L063L1Reitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis36,40 €/ Stück * -
2
LD043Kunststoff-Sicherungssockel D02 E18 63A 1polig Hutschiene Käfigklemme AbdeckungPreis6,40 €/ Stück * -
3
L063LReitersicherungsunterteil D02 E18 63A 3polig 60mm Sammelschiene AnschlussklemmePreis36,30 €/ Stück * -
4
LD01-02AD-3Schutzabdeckung D01 E14 bis 16A 3polig grau für D0 - KeramiksockelPreis187,70 €/ 100 Stück * -
5
LD047Kunststoff-Sicherungssockel D01 E14 16A 3polig Hutschiene Rahmenklemme AbdeckungPreis14,70 €/ Stück *
Ausschreibungstext
Lasttrennschalter D02 63A 4polig N vorauseilend 60mm Sammelschiene
Lasttrennschalter D02 nach DIN VDE 0638 mit Meldesystem für Sicherungsausfall zur Montage auf 60 mm Sammelschienensystem und Sicherungseinsätze D02. Schraubkappenlose Stecktechnik mit werksseitigen dauerhaften Kontaktdruck, keine Kontaktlockerung während des Betriebes, handunabhängige EIN/AUS, Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz und abschließ-/plombierbarem Vorhängeschloss. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63 A. Gebrauchskategorie AC22B.
Sicherungsgröße: D02
Polanzahl: 4
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
35 A
50 A
63 A
32 A
40 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 2,50 - 2,50 Nm
Höhe: 80 mm
Breite: 27 mm
Tiefe: 77 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,60 W
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L066M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter D02 nach DIN VDE 0638 mit Meldesystem für Sicherungsausfall zur Montage auf 60 mm Sammelschienensystem und Sicherungseinsätze D02. Schraubkappenlose Stecktechnik mit werksseitigen dauerhaften Kontaktdruck, keine Kontaktlockerung während des Betriebes, handunabhängige EIN/AUS, Schaltung entnehmbarer Sicherungsstecker mit Fingerschutz und abschließ-/plombierbarem Vorhängeschloss. Bestückt mit D02-Hülsenpaßeinsatz nach Erfordernis D0-Sicherungseinsatz nach Erfordernis 1 bis 63 A. Gebrauchskategorie AC22B.
Sicherungsgröße: D02
Polanzahl: 4
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
13 A
16 A
20 A
25 A
35 A
50 A
63 A
32 A
40 A
Montage auf: Sammelschienensystem
Nominales Drehmoment: 2,50 - 2,50 Nm
Höhe: 80 mm
Breite: 27 mm
Tiefe: 77 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 55 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,60 W
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L066M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
