Zählertragplatte BKE-AZ 3-phasig, univers Z, mit RfZ, 5+10 Platzeinheiten KU33BHE
Die Zählertragplatte BKE-AZ ist für 3-phasige Anschlüsse konzipiert und unterstützt universelle Anwendungen, zur Aufnahme eines elektronischen Haushaltszählers (eHZ). Ausgestattet mit Reserveflächemit 5+10 Platzeinheiten. Ideal für die Integration von eHz-Zähler. Gewährleistet hohe Kompatibilität und Flexibilität in der Energieverteilung.
EAN
3250613805128
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Preis
185,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
eHz-Anschlusskassette und -Adapter 6 Produkte verfügbar -
Zählerfeld 1 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 25 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar
Optionales Zubehör
-
KU3XZSK
Zubehör KU33…universZ, gr. Klemmendeckel, BKE mit Zählersteckklemme, VPE = 1
22,90 € / Stück* -
KU3XOZubehör KU33…universZ, Deckel, oben, plombierbar für Stecker OKK, VPE=1 Stück
17,20 € / Stück* -
KU3XAHEZubehör KU33…universZ, RfZ 4+4 PLE, Abdeckung, VPE=1 Stück
37,50 € / Stück* -
KU3XBHEZubehör KU33…universZ, RfZ 5+10 PLE, Abdeckung, VPE=1 Stück
57,00 € / Stück* -
KU40XXEBlindplatte für BKE, universZ, für BKE aller Hersteller, 1 Stück
19,90 € / Stück* -
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 Stück
197,90 € / Stück*
-
KU3XKE
Zubehör KU33…, univers Z, 1 x Klemmendeckel, klein, VPE = 1
23,40 € / Stück*
-
KU9B43GBE
BKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9B43GBZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9B43GVEBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9B43GVZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 10 Stück
327,60 € / Stück* -
KU9S115SBELeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=1 Stück
77,40 € / Stück* -
KU9S115SBZLeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=10 Stück
775,60 € / Stück* -
KU9S115YEY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S30SVESpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 1 Stück
27,40 € / Stück* -
KU9S30SVZSpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 10 Stück
272,40 € / Stück* -
KU9S40HESpgabgriff für APZ und RfZ, univers Z, 800mm für SPD
71,80 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S46GBEBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9S46GBZBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9S46GVEBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9S46GVZBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-verdichtet, 10Stück
327,60 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück*
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe355 mm
-
Breite195 mm
-
Tiefe115 mm
Werkstoff
-
FarbeReinweiß
Elektrischer Strom
-
Nennstrom63 A
Konnektivität
-
AnschlussartSchraubanschluss
Architektur
-
Polanzahl3
Anschluss
-
PhasenabgriffL1-L3, N
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

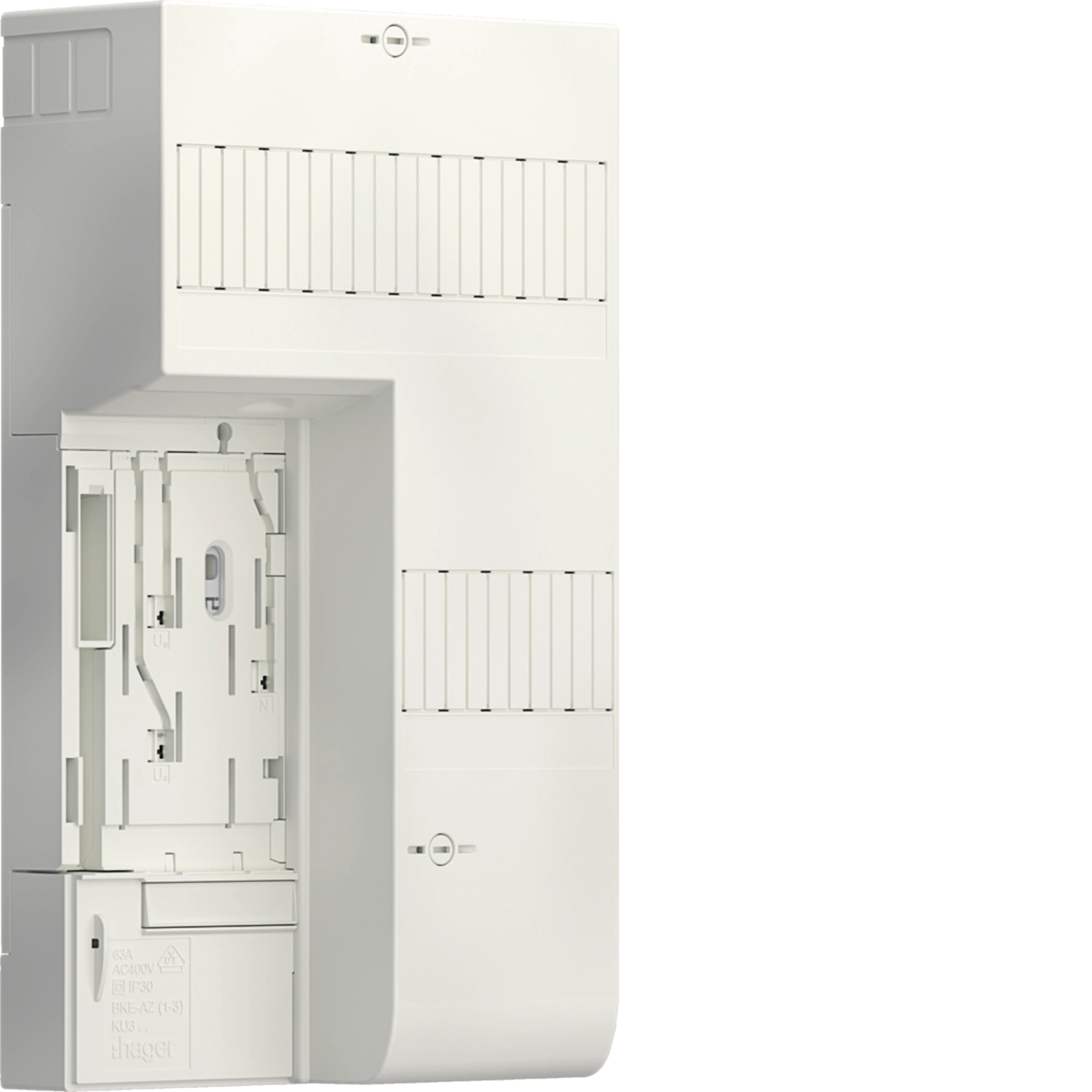

Produktbild KU33BHE
-

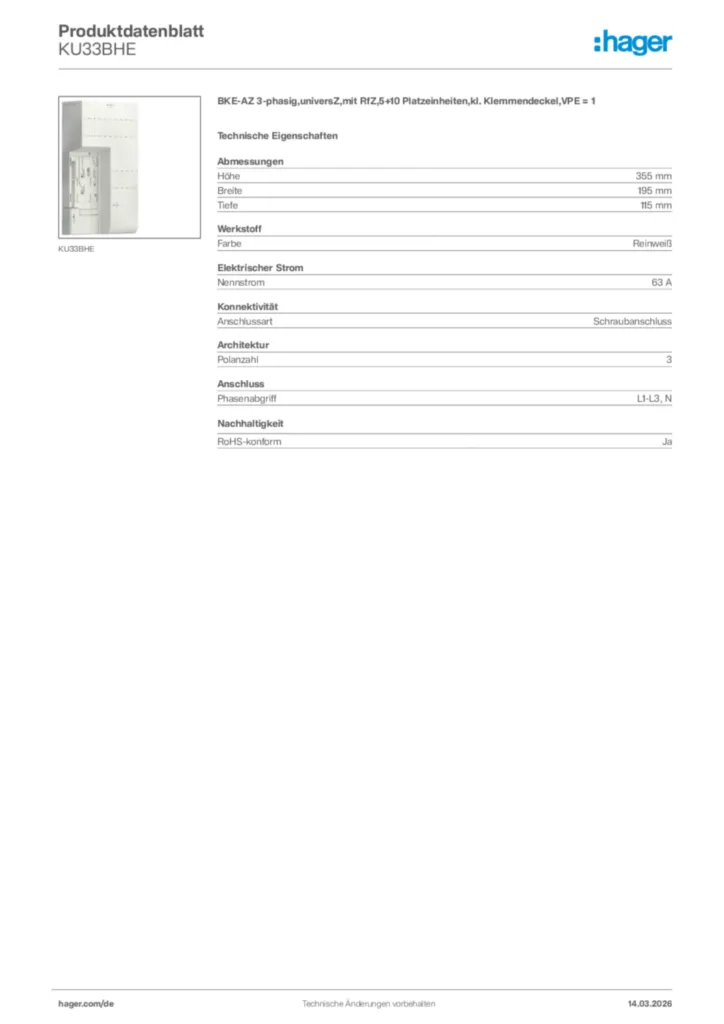

Produktdatenblatt
Hager Produktdatenblatt KU33BHE
BKE-AZ 3-phasig,universZ,mit RfZ,5+10 Platzeinheiten,kl. Klemmendeckel,VPE = 1
PDF -
Montageanleitung
78664_MOA_BKE_6LE001954C_7KA
Montageanleitung International 2022-10-07
PDF13,79 MB
Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)
Montageanleitung de-DE 2018-05-18
PDF6,68 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Produktinformation
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
PDF256,32 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
Y88AAbgangskabelbaum, 10mm², 4-p., Gabelkabelschuh, 3x braun, 1x blau, bis H=900mmPreis27,80 €/ Stück * -
2
Y87DZugangskabelbaum, univers Z, 10 mm², 4P., L1, 2, 3 N=375, 400, 425, 425, H/HPreis16,50 €/ Stück * -
3
Y88EAbgangskabelbaum, univ.Z, 10 mm², 5P., L1, 2, 3, N, PE=575, 575, 575, 950, 950, H/GPreis38,60 €/ Stück * -
4
Y87KZugangskabelbaum, univers Z, 16 mm², 4P., L1, 2, 3 N=375, 400, 425, 425, H/HPreis59,60 €/ Stück * -
5
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starrPreis30,80 €/ Stück *
Ausschreibungstext
BKE-AZ 3-phasig,universZ,mit RfZ,5+10 Platzeinheiten,kl. Klemmendeckel,VPE = 1
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 355 mm
Breite: 195 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33BHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 355 mm
Breite: 195 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33BHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
