BKE-AZ, 3-phasig, univers Z, mit RfZ, 4+4 Platzeinheiten, VPE = 10 KU33AHZ
Die BKE-AZ 3-phasig, univers Z, mit RfZ bietet 4+4 Platzeinheiten für elektronische Haushaltszähler (eHZ) gemäß VDN-Lastenheft V 1.03. Sie erfüllt die VDE-Normen und ermöglicht die Erweiterung mit Hutschienen für Installationseinbaugeräte. Die Hauptklemmstellen unterstützen Kupferleiter von 4-25 mm². Maße: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm.
EAN
3250613805029
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
1.580,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zählerfeld 3 Produkte verfügbar -
eHz-Anschlusskassette und -Adapter 9 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 19 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Mehr sehen 11 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
KU3XGZ
Zubehör KU33…, univers Z, 10 x Klemmendeckel, groß
217,40 € / Stück* -
KU3XKEZubehör KU33…, univers Z, 1 x Klemmendeckel, klein
22,30 € / Stück* -
KU3XKZZubehör KU33…, univers Z, 10 x Klemmendeckel, klein
222,30 € / Stück*
-
KU3XAHE
Zubehör KU33…universZ, RfZ 4+4 PLE, Abdeckung, VPE=1 Stück
35,70 € / Stück* -
KU3XBHEZubehör KU33…universZ, RfZ 5+10 PLE, Abdeckung, VPE=1 Stück
54,20 € / Stück* -
KU3XBHZZubehör KU33…universZ,RfZ 5+10 PLE, Abdeckung, VPE=10 Stück
-
KU3XOZubehör KU33…universZ, Deckel, oben, plombierbar für Stecker OKK
16,30 € / Stück* -
KU3XZSKZubehör KU33…universZKlemmendeckel, groß, BKE mit Zählersteckklemme
21,80 € / Stück* -
KU40XXEBlindplatte für BKE, universZ, für BKE aller Hersteller, 1 Stück
18,90 € / Stück* -
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 Stück
188,20 € / Stück* -
KU8XCHEZusatzraum mit 10+2+2 PLE für BKE-A mittig sitzend, universZ, VPE = 1 Stück
-
KU8XCHZZusatzraum mit 10+2+2 PLE für BKE-A mittig sitzend, universZ, VPE = 10 Stück
-
KU9B43GBE
BKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 1 Stück
39,90 € / Stück* -
KU9B43GBZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 10 Stück
396,70 € / Stück* -
KU9B43GVEBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 1 Stück
31,30 € / Stück* -
KU9B43GVZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 10 Stück
311,60 € / Stück* -
KU9S115SBELeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=1 Stück
73,70 € / Stück* -
KU9S115SBZLeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=10 Stück
737,90 € / Stück* -
KU9S30SVESpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 1 Stück
26,10 € / Stück* -
KU9S30SVZSpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 10 Stück
259,20 € / Stück* -
KU9S40HESpgabgriff für APZ und RfZ, univers Z, 800mm für SPD
68,50 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
44,70 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
447,40 € / Stück* -
KU9S46GBEBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-Buchse, 1 Stück
39,90 € / Stück* -
KU9S46GBZBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-Buchse, 10 Stück
396,70 € / Stück* -
KU9S46GVEBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-verdichtet, 1 Stück
31,30 € / Stück* -
KU9S46GVZBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-verdichtet, 10Stück
311,60 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
51,40 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
513,30 € / Stück* -
KU9S80VBESpgsabgriff, universZ, 800mm, sw/bl, verdichtet-Buchse, 1 Stück
35,40 € / Stück* -
KU9S80VBZSpgsabgriff, universZ, 800mm, sw/bl, verdichtet-Buchse, 10 Stück
353,40 € / Stück*
-
KU9K43HESKomplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,20 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
124,20 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,00 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
163,00 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
16,50 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
213,40 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
18,80 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
251,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe290 mm
-
Breite178 mm
-
Tiefe115 mm
Werkstoff
-
FarbeReinweiß
Elektrischer Strom
-
Nennstrom63 A
Konnektivität.
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl4
Anschluss
-
PhasenabgriffL1-L3, N
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

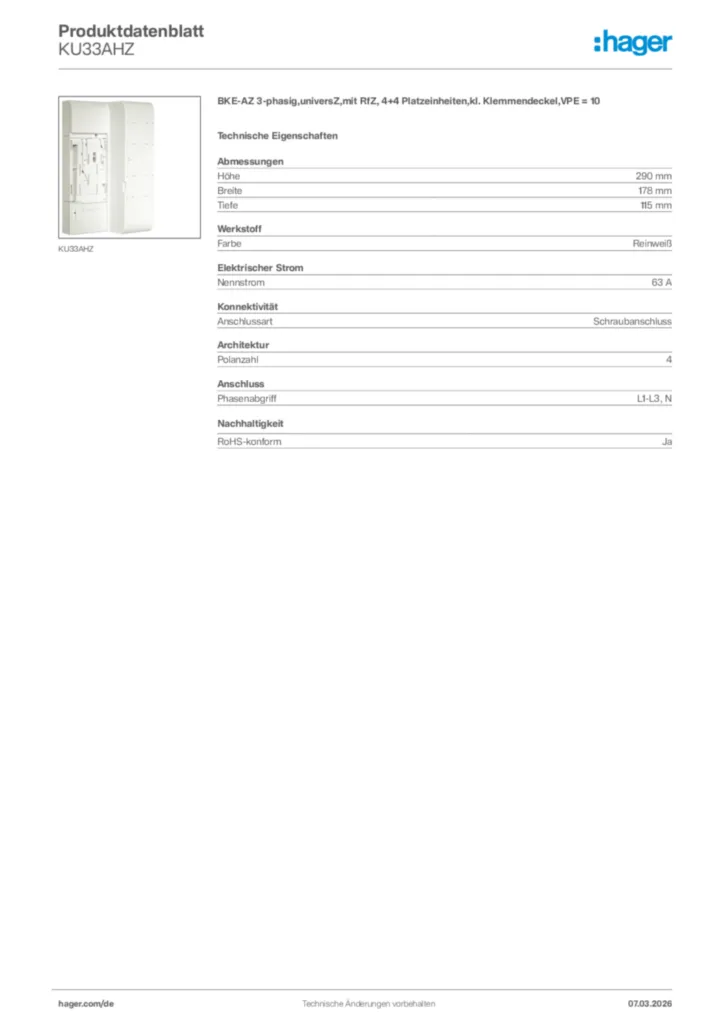

Produktbild KU33AHZ
-
Montageanleitung
Montageanleitung KU3... BKE-AZ
Montageanleitung International 2020-01-01
PDF6,42 MB
Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)
Montageanleitung de-DE 2018-05-18
PDF6,68 MB -
Produktinformation
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
PDF256,32 kB -
Technische Beilage (single-product)
Technischer Anhang - elektronische Haushaltszähler eHZ
Stand: 01.04.2022
PDF2,62 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF88,46 kB
ce declaration BKE KU8...
Konformitätserklärung International 2020-01-30
PDF237,29 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KU40XXEBlindplatte für BKE, universZ, für BKE aller Hersteller, 1 Stück18,90 €/ Stück *
-
2
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 Stück188,20 €/ Stück *
-
3
KU73C10BKE-I, universZ, für EBS-Höhe 900mm, 4-polig, 10mm², mit Spannungsabgriff144,10 €/ Stück * -
4
KU73C20BKE-I, universZ, für EBS-Höhe 1050mm, 4-polig, 10mm², mit Spannungsabgriff151,10 €/ Stück * -
5
KU73C40BKE-I, universZ, für EBS-Höhe 1350mm, 4-polig, 10mm², mit Spannungsabgriff157,80 €/ Stück *
Ausschreibungstext
BKE-AZ 3-phasig, universZ, mit RfZ, 4+4 Platzeinheiten, VPE = 10
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 290 mm
Breite: 178 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschluss-/Steckertyp: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33AHZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 290 mm
Breite: 178 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschluss-/Steckertyp: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33AHZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
