Die Zählertragplatte BKE-AZ ist für 3-phasige Anwendungen geeignet, ist universell zur Aufnahme eines elektronischen Haushaltszählers (eHZ) einsetzbar, und bietet 8 Platzeinheiten (4+4). Ausgestattet mit einer eHz-Anschlusskassette und einem eHz-Adapter, ermöglicht sie eine effiziente und modulare Installation in Energieverteilungssystemen. Ideal für modernisierte und neue Energieinfrastrukturen.

EAN

3250613805012

Marke

Hager

VPE

1 Stück

Preisgruppe

H017

Hagerplan - Der Ausschreibungstextkonfigurator

Zubehör 3-Punkt

Zählertragplatte BKE-AZ 3-phasig, univers Z, mit RfZ, 4+4 Platzeinheiten KU33AHE

Name: KU33AHE
Brand: Hager
SKU: KU33AHE
Price: 166.1 EUR

Preis

166,10 €

/ Stück *

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

eHz-Anschlusskassette und -Adapter 5 Produkte verfügbar
Zählerfeld 1 Produkte verfügbar
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 14 Produkte verfügbar
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar

Technische Merkmale

Höhe

290 mm
Breite

178 mm
Tiefe

115 mm

Farbe

Reinweiß

Nennstrom

63 A

Anschlussart

Schraubanschluss

Polanzahl

4

Phasenabgriff

L1-L3, N

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - HCC, UNIVERS N, IP44, PCII, 950mm (English)

PDF

8,09 MB

REACH declaration KU33AHE

PDF

RoHS Report KU33AHE

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild KU33AHE

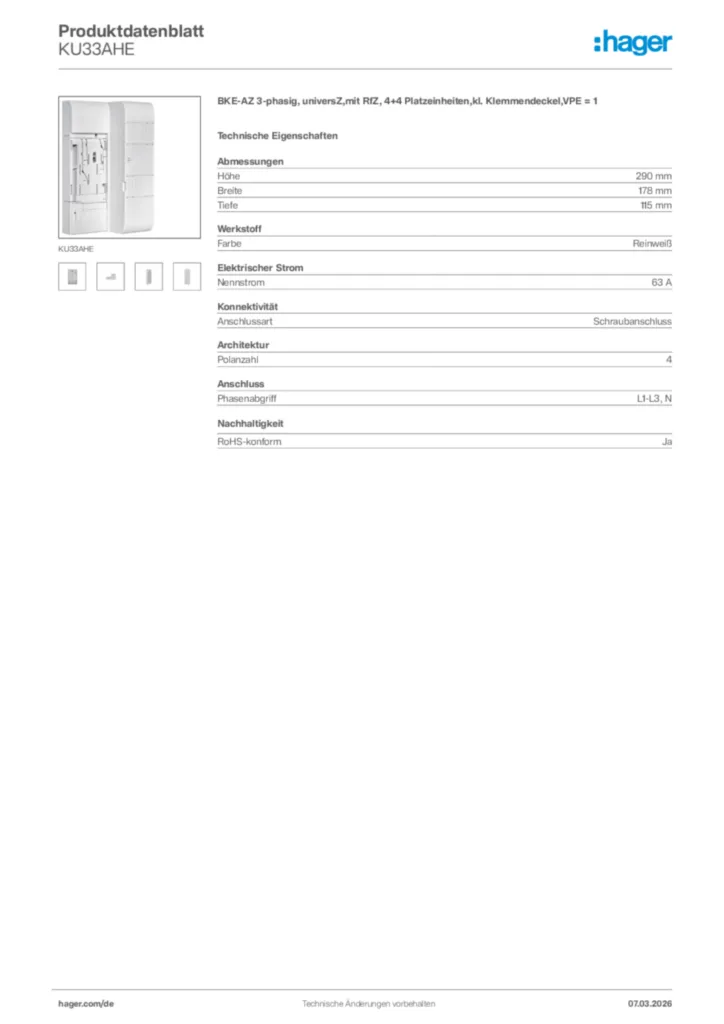

Produktdatenblatt

Hager Produktdatenblatt KU33AHE

BKE-AZ 3-phasig, universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 1

PDF
Montageanleitung

Montageanleitung KU3... BKE-AZ

Montageanleitung International 2020-01-01

PDF

6,42 MB

Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)

Montageanleitung de-DE 2018-05-18

PDF

6,68 MB
Tipps

Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04

Tipps de-DE 2026-05-21

PDF

4,91 MB

Hager Tipp 46

Messkonzepte: Anlagen im Neubau (23DE0035)

PDF

6,68 MB
Produktinformation

Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel

(19DE0384_01)

PDF

256,32 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Konformitätserklärung en-GB 2025-04-29

PDF

253,75 kB

Mehr Downloads

Ausschreibungstext

BKE-AZ 3-phasig, universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 1

Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.

Höhe: 290 mm
Breite: 178 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss

Fabrikat : Hager oder gleichwertig
Artikel : KU33AHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
