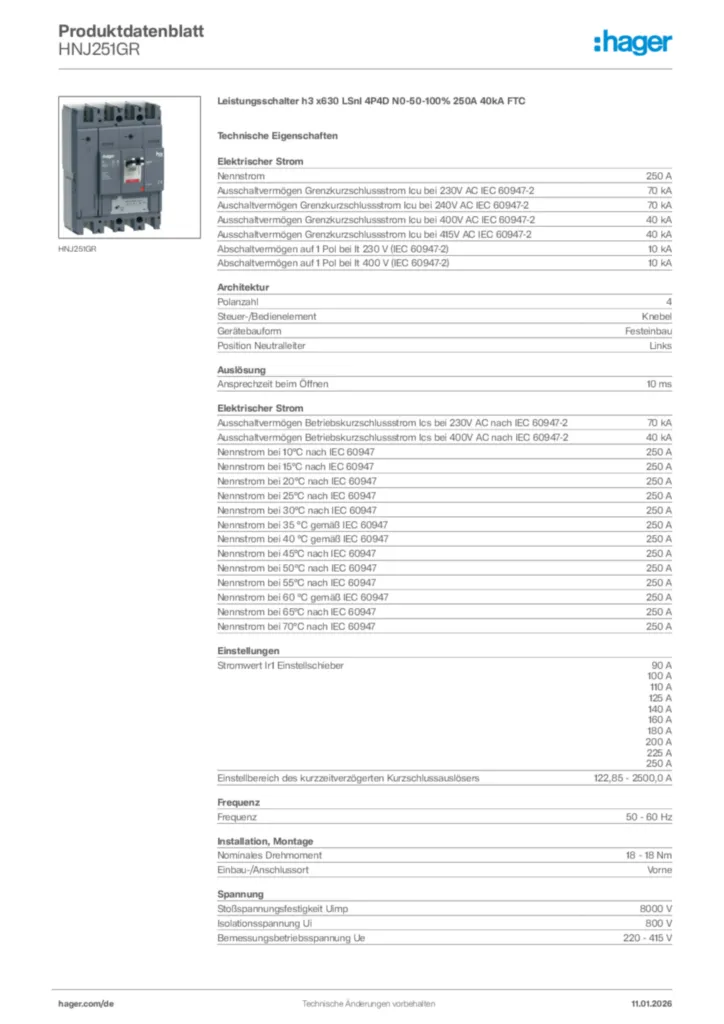

Leistungsschalter h3 x630 LSnI 4P4D N0-50-100% 250A 40kA FTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 40 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 10 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 10 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Ansprechzeit beim Öffnen: 10 ms
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 70 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 40 kA
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 36,80 W
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Werkstoff Kabel: Kupfer
Höhe: 260 mm
Breite: 185 mm
Tiefe: 150 mm
Fabrikat : Hager oder gleichwertig
Artikel : HNJ251GR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
