Hager

HNA161H

Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 160A 40kA CTC
Best-Nr.
HNA161H
EAN-Nr.
3250613131005
VPE
1 Stück
Preisgruppe
H400
Preis
1.027,80 € / Stück *

Technische Merkmale

  • Bemessungsbetriebsspannung Ue
    • 220 / 415 V
  • Nennstrom
    • 160 A
  • Polanzahl
    • 4 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2
    • 40 kA
  • Auslöserfunktion
    • TM A/F
  • Frequenz
    • 50/60 Hz
  • Isolationsspannung
    • 690 V
  • Gesamtverlustleistung unter Nennstrom
    • 43.8 W
  • Gerätelebensdauer mechanische Schaltspiele
    • 4000
  • Schutzart
    • IP4X
  • Standardtext
    • IEC 60947-2
  • Anschlussquerschnitt bei flexiblem Leiter
    • 4 / 70mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 4 / 95mm²
  • Drehmoment
    • 6Nm
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2
    • 85 kA
  • Nennstrom bei 55°C nach IEC 60947
    • 156 A
  • Einstellbereich thermischer Auslöser xIN
    • 0.63 / 0.8 / 1
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2
    • 40 kA
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2
    • 20 kA
  • Höhe installiertes Produkt
    • 130 mm
  • Breite installiertes Produkt
    • 100 mm
  • Tiefe installiertes Produkt
    • 68 mm

Downloads

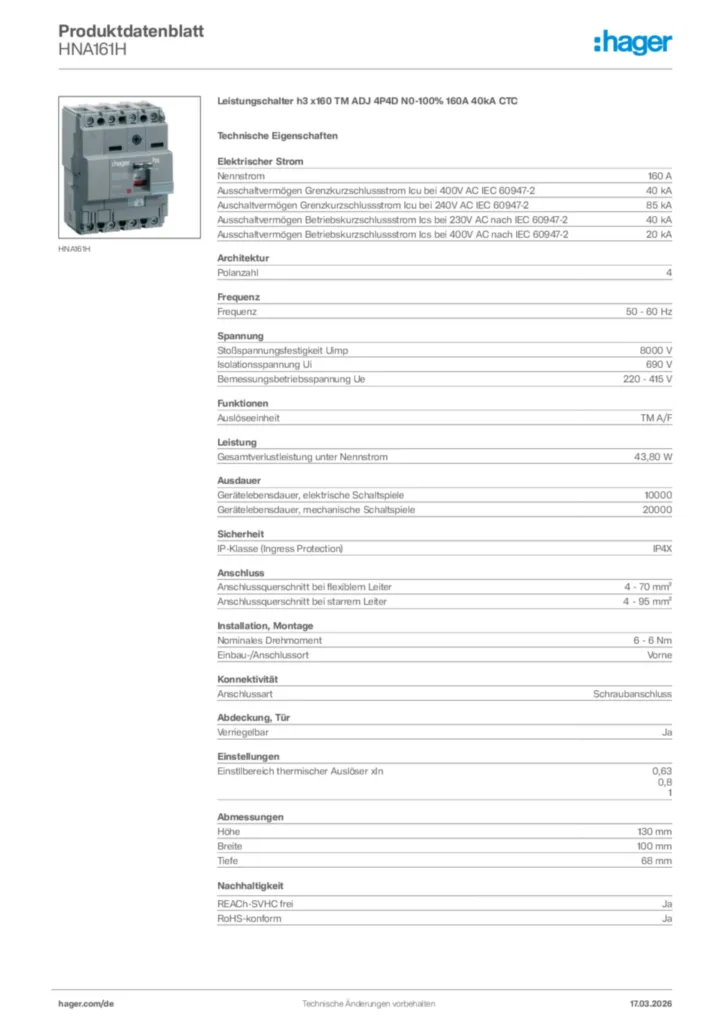

  • Produktbild für HNA161H

  • Bedienungs- & Montageanleitungen

  • Bedienungsanleitung für HNA161H

    PDF
    8 MB
  • Hager Tipps

  • Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Leistungs- und Lasttrennschalter

    Stand: 01.01.2020

    PDF
    13 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 160A 40kA CTC
Leistungsschalter nach DIN EN 60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden.
  • Bemessungsbetriebsspannung Ue :220 / 415 V
  • Nennstrom :160 A
  • Polanzahl :4 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2 :40 kA
  • Auslöserfunktion :TM A/F
  • Frequenz :50/60 Hz
  • Isolationsspannung :690 V
  • Gesamtverlustleistung unter Nennstrom :43.8 W
  • Gerätelebensdauer mechanische Schaltspiele :4000
  • Schutzart :IP4X
  • Standardtext :IEC 60947-2
  • Anschlussquerschnitt bei flexiblem Leiter :4 / 70mm²
  • Anschlussquerschnitt bei starrem Leiter :4 / 95mm²
  • Drehmoment :6Nm
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2 :85 kA
  • Nennstrom bei 55°C nach IEC 60947 :156 A
  • Einstellbereich thermischer Auslöser xIN :0.63 / 0.8 / 1
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2 :40 kA
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2 :20 kA
  • Höhe installiertes Produkt :130 mm
  • Breite installiertes Produkt :100 mm
  • Tiefe installiertes Produkt :68 mm

Fabrikat : Hager oder gleichwertig
Artikel : HNA161H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
