Kompaktleistungsschalter

Leistungschalter h3 x160 TM ADJ 3P3D 160A 40kA CTC HNA160H

Name: HNA160H
Brand: Hager
SKU: HNA160H20
Price: 1063.5 EUR

EAN

3250613130862

Marke

Hager

VPE

1 Stück

Preisgruppe

H400

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

1.063,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

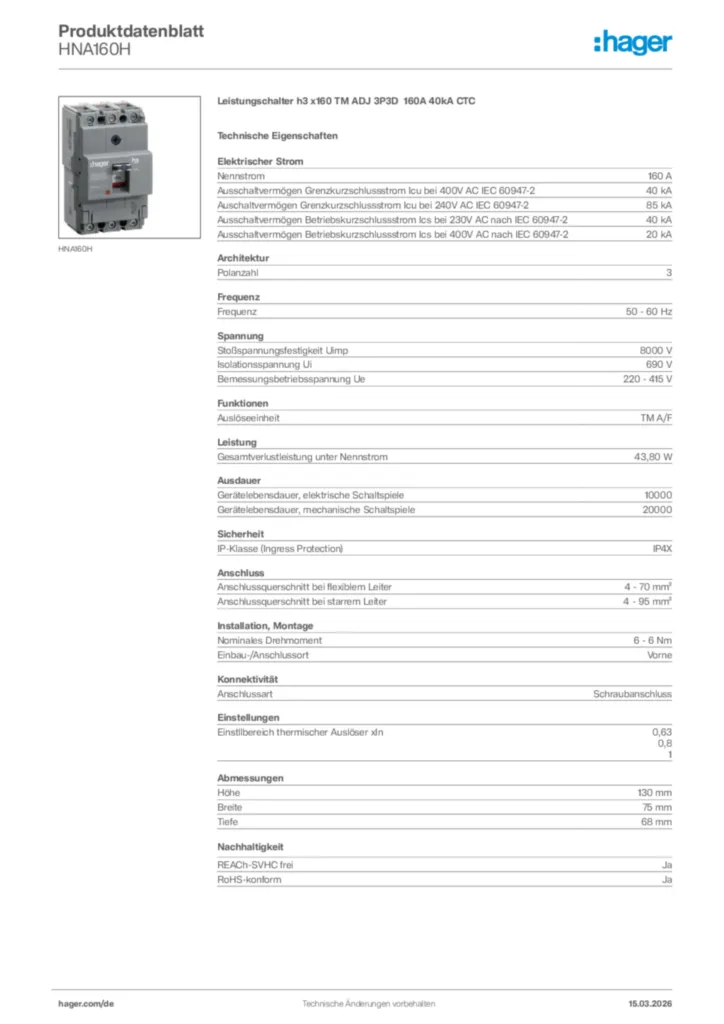

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

AOB MCCB Typ A-HI 1 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Handgriff für Schaltgeräte 2 Produkte verfügbar
Mehr sehen 9 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

20 kA

Polanzahl

3

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

690 V
Bemessungsbetriebsspannung Ue

220 - 415 V

Auslöseeinheit

TM A/F

Gesamtverlustleistung unter Nennstrom

43,80 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

IP-Klasse (Ingress Protection)

IP4X

Anschlussquerschnitt bei flexiblem Leiter

4 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

4 - 95 mm²

Nominales Drehmoment

6 - 6 Nm
Einbau-/Anschlussort

Vorne

Anschlussart

Schraubanschluss

Höhe

130 mm
Breite

75 mm
Tiefe

68 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)

PDF

32,90 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,33 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HNA160H
Montageanleitung

Montageanleitung International 2021-06-07

PDF

8,51 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-02-16

PDF

215,43 kB

Mehr Downloads

Ausschreibungstext

Leistungschalter h3 x160 TM ADJ 3P3D 160A 40kA CTC

Leistungsschalter nach DIN EN 60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden.

Nennstrom: 160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 40 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 20 kA
Polanzahl: 3
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit: 8000 V
Isolationsspannung Ui: 690 V
Gesamtverlustleistung unter Nennstrom: 43,80 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
Schutzart IP: IP4X
Anschlussquerschnitt bei flexiblem Leiter: 4 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Nominales Drehmoment: 6 - 6 Nm
Einbau-/Anschlussort: Vorne
Anschluss-/Steckertyp: Schraubanschluss
Höhe: 130 mm
Breite: 75 mm
Tiefe: 68 mm

Fabrikat : Hager oder gleichwertig
Artikel : HNA160H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
