Ausverkauft
Leistungsschalter h3 x630 LSnI 3P3D 250A 50kA FTC HMJ250GR
EAN
3250613198091
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.HMW250GR
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.HMW250GR
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 1 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 7 Produkte verfügbar -
Mehr sehen 32 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTL010H
h3 + MIP zu USB Kabeladapter
246,90 € / Stück*
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
182,90 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
49,50 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
80,50 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,50 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,20 € / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
37,10 € / Stück* -
HXS999HRonis Schlüssel
53,20 € / Stück* -
HXW066Hmech. Verriegelungset für 3P und 4P x630/P630 (Bowdenzug) für alle Antriebe
77,20 € / Stück* -
HXW165Hmech. Verriegelungsset 3P x/P630 mit Schaltgestänge (komp. mit Motor+Kipphebel)
233,90 € / Stück* -
HXW888HSchlüsselverriegelungsset für Drehgriff x630&P630
50,30 € / Stück*
-
HXB069HElektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630
40,30 € / Stück* -
HXD068HElektr.Verriegkabl. h400-h/P630-h1000
56,20 € / Stück*
-
HXW030HDrehgriff x/P630, direkt
65,20 € / Stück* -
HXW031HGrauer Drehgriff x/P630, an der Tür
112,80 € / Stück* -
HXW033HHebel-Erweiterung P630
18,20 € / Stück*
-
HXW040HMotorantrieb für Baugröße x630/P630 24-48VDC mit Autoreset
1.039,20 € / Stück* -
HXW040HKMotorantrieb x630/P630 24-48VDC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW041HMotorantrieb für Baugröße x630/P630 100-120VDC mit Autoreset
1.059,40 € / Stück* -
HXW041HKMotorantrieb x630/P630 100-120VDC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW042HMotorantrieb für Baugröße x630/P630 100-240VAC mit Autoreset
1.059,40 € / Stück* -
HXW042HKMotorantrieb x630/P630 100-240VAC mit Autoreset, abschließbar
1.167,70 € / Stück* -
HXW043HMotorantrieb für Baugröße x630/P630 24-48VDC ohne Autoreset
1.059,40 € / Stück* -
HXW043HKMotorantrieb x630/P630 24-48VDC ohne Autoreset, abschließbar
1.167,70 € / Stück* -
HXW044HMotorantrieb für Baugröße x630/P630 100-240VAC ohne Autoreset
1.059,40 € / Stück* -
HXW044HKMotorantrieb x630/P630 100-240VAC ohne Autoreset, abschließbar
1.167,70 € / Stück* -
HXW046HMotorantrieb für Baugröße x630/P630 100-120VDC ohne Autoreset
1.059,40 € / Stück* -
HXW046HKMotorantrieb x630/P630 100-120VDC ohne Autoreset, abschließbar
1.167,70 € / Stück*
-
HXW901HGriffgröße 2 IP55 (Griff sq : 10x10mm)
77,20 € / Stück*
-
HXW912HAchse 14x14mm 200mm (10x10mm)
42,60 € / Stück* -
HXW913HAchse 14x14mm 320mm (10x10mm)
65,30 € / Stück* -
HXW915HAchse 14x14mm 500mm (10x10mm)
95,50 € / Stück*
-
HYW001HKlemmen x630/P630 Cu/Al version 3Polig 1x 35-300mm²
177,80 € / Stück* -
HYW007HKlemmen x630/P630 Cu/Al version 3Polig 2x 35-300mm²
234,90 € / Stück* -
HYW010HAnschlussverlängerung x630/P630 4Polig (400A max)
101,00 € / Stück* -
HYW011HAnschlussverbreiterung für Baugröße x630/P630 3Polig (400A max)
78,60 € / Stück*
-
HYW019HPhasentrennwände x630/P630 3/4P
24,20 € / Stück*
-
HYW021HKlemmenabdeckung für Anschlussverlängerung x630/P630 3P
90,70 € / Stück* -
HYW023HKlemmenabdeckung für Anschlussverlängerung gespreizt x630/P630 3P
90,70 € / Stück* -
HYW025HKlemmenabdeckung Rückanschluss und Plug-in x630/P630 3P
90,70 € / Stück* -
HYW050HKlemmenabdeckung rückseitig für Anschlussverlängerung P630 3P
65,90 € / Stück* -
HYW052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P630 3P
65,90 € / Stück*

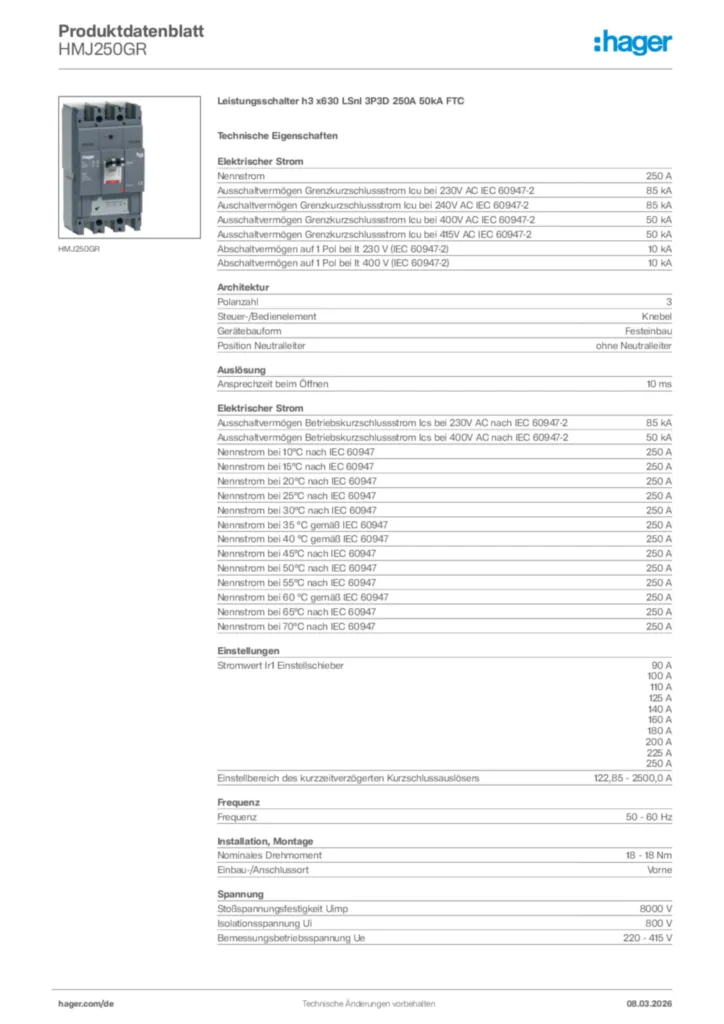

Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-250 kA
-
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)10 kA
-
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)10 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-285 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 60947250 A
-
Nennstrom bei 15°C nach IEC 60947250 A
-
Nennstrom bei 20°C nach IEC 60947250 A
-
Nennstrom bei 25°C nach IEC 60947250 A
-
Nennstrom bei 30°C nach IEC 60947250 A
-
Nennstrom bei 35 °C gemäß IEC 60947250 A
-
Nennstrom bei 40 °C gemäß IEC 60947250 A
-
Nennstrom bei 45°C nach IEC 60947250 A
-
Nennstrom bei 50°C nach IEC 60947250 A
-
Nennstrom bei 55°C nach IEC 60947250 A
-
Nennstrom bei 60 °C gemäß IEC 60947250 A
-
Nennstrom bei 65°C nach IEC 60947250 A
-
Nennstrom bei 70°C nach IEC 60947250 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Einstellungen
-
Stromwert Ir1 Einstellschieber90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers122,85 - 2500,0 A
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 415 V
Funktionen
-
AuslöseeinheitLSNI
Leistung
-
Gesamtverlustleistung unter Nennstrom36,8 W
-
Verlustleistung pro Pol12,3 W
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Abmessungen
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
Kabel
-
Werkstoff KabelKupfer
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
Spannungsversorgung
-
EinspeisestelleBidirektional
Elektrischer Schutz
-
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)5 s
-
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)100 ms
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient1
