Leistungsschalter h3 x630 LSnI 3P3D 630A 70kA FTC HEJ630GR
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Zusatzdatenkabel 1 Produkte verfügbar
-
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
-
Arbeitsstromauslöser 5 Produkte verfügbar
-
Unterspannungsauslöser 8 Produkte verfügbar
-
Hilfsschalterblock 4 Produkte verfügbar
-
Mehr sehen 47 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC 0947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC 60947-2100 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC 60947-270 kA
-
Abschaltvermögen auf 1Pol bei AC 230 V IEC 60947-210 kA
-
Abschaltvermögen auf 1Pol bei AC 400 V IEC 60947-210 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC 60947-270 kA
-
Nennstrom bei 10°C nach IEC 60947630 A
-
Nennstrom bei 15°C nach IEC 60947630 A
-
Nennstrom bei 20°C nach IEC 60947630 A
-
Nennstrom bei 25°C nach IEC 60947630 A
-
Nennstrom bei 30°C nach IEC 60947630 A
-
Nennstrom bei 35°C nach IEC 60947630 A
-
Nennstrom bei 40°C nach IEC 60947630 A
-
Nennstrom bei 45°C nach IEC 60947630 A
-
Nennstrom bei 50°C nach IEC 60947630 A
-
Nennstrom bei 55°C nach IEC 60947630 A
-
Nennstrom bei 60°C nach IEC 60947622 A
-
Nennstrom bei 65°C nach IEC 60947570 A
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
-
Ansprechzeit beim Öffnen10 ms
-
Frequenz50 - 60 Hz
-
Nominales Drehmoment18 - 18 Nm
-
Einbau-/AnschlussortVorne
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 415 V
-
AuslöseeinheitLSNI
-
Gesamtverlustleistung unter Nennstrom190,50 W
-
Verlustleistung pro Pol63,50 W
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
Schutzart IPIP4X
-
Betriebstemperatur-25 - 70 °C
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
-
Höhe260 mm
-
Breite140 mm
-
Tiefe150 mm
-
Werkstoff KabelKupfer, Aluminium
-
Motorantrieb integriertNein
-
Geeignet für DIN SchieneNein
-
Geeignet für FI-BlockJa
-
Geeignet für VerteilereinbauJa
-
EinspeisestelleBidirektional
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

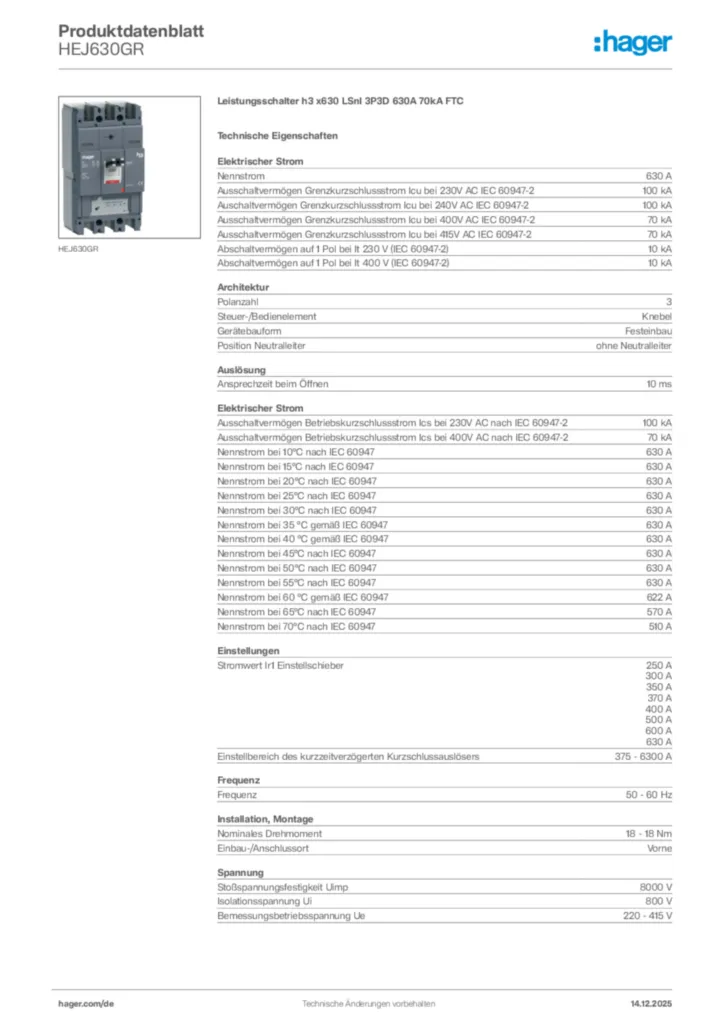

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HEJ630GR
-
Montageanleitung
Montageanleitung für HCJxx, HEJxx, HHJxx, HMJxx, HNJxx - Lasttrennschalter, Leistungsschalter (Stand: 01.2019)
Montageanleitung International 2019-01-30
PDF5,45 MBMontageanleitung für HCJxx, HEJxx, HHJxx, HMJxx, HNJxx - Lasttrennschalter, Leistungsschalter (Stand: 02.2023)
Montageanleitung International 2023-02-16
PDF10,33 MBMontageanleitung für HEJxx, HEZxx, HHJxx, HMJxx, HMZxx, HNJxx, HNZxx - Leistungschalter h3 x630 (Stand: 12.2018)
Montageanleitung International 2019-01-25
PDF683,20 kB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)
Handbuch de-DE 2020-09-23
PDF39,42 MBTechnischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)
Handbuch de-DE 2020-01-29
PDF42,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF355,64 kBDeclaration
Konformitätserklärung International 2022-03-04
PDF332,59 kBKonformitätserklärung en-GB 2023-07-03
PDF587,17 kBKonformitätserklärung en-GB 2024-01-08
PDF588,41 kBKonformitätserklärung en-GB 2024-01-08
PDF569,34 kB
Ausschreibungstext
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC 0947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC 60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC 60947-2: 10 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC 60947-2: 10 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Ansprechzeit beim Öffnen: 10 ms
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC 60947-2: 70 kA
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 18 - 18 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 190,50 W
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Werkstoff Kabel: Kupfer
Aluminium
Höhe: 260 mm
Breite: 140 mm
Tiefe: 150 mm
Fabrikat : Hager oder gleichwertig
Artikel : HEJ630GR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
