HCF991H - Lasttrennschalter Baugröße h1600 4polig 1600A
HCF991H - Lasttrennschalter Baugröße h1600 4polig 1600A

Lasttrennschalter Baugröße h1600 4polig 1600A HCF991H

EAN
3250613363314
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
3.427,00 €
/ Stück *

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Hilfs­-­Ver­rie­ge­lungs­kabel 1 Produkte verfügbar
  • Hilfs­schal­ter­block 4 Produkte verfügbar
  • Unter­span­nungs­aus­löser 10 Produkte verfügbar
  • Arbeitsstromaus­löser 6 Produkte verfügbar
  • Hand­griff für Schalt­ge­räte 2 Produkte verfügbar
  • Mehr sehen 3 weitere Produkte verfügbar

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    1600 A
Archi­tektur
  • Polan­zahl
    4
  • Steu­er-/­Be­dienele­ment
    Knebel
Anschluss
  • Anschluss­quer­schnitt bei starrem Leiter
    3x 240 mm²
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    3x 240 mm²
Span­nung
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Stoß­span­nungs­fes­tig­keit
    8000 V
Auslö­sung
  • Ansprech­zeit beim Öffnen
    10 ms
Frequenz
  • Frequenz
    50 - 60 Hz
Ausstat­tung
  • Moto­r­an­trieb opti­onal
    Ja
Funk­ti­onen
  • Auslöser
    Schalter
Leis­tung
  • Verlust­leis­tung pro Pol
    56,30 W
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    168,90 W
  • Bemes­sungs­be­triebs­leis­tung bei 400 V AC AC1
    1053000 W
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Abde­ckung, Tür
  • Verrie­gelbar
    Ja
Sicherheit
  • Schutzart IP
    IP4X

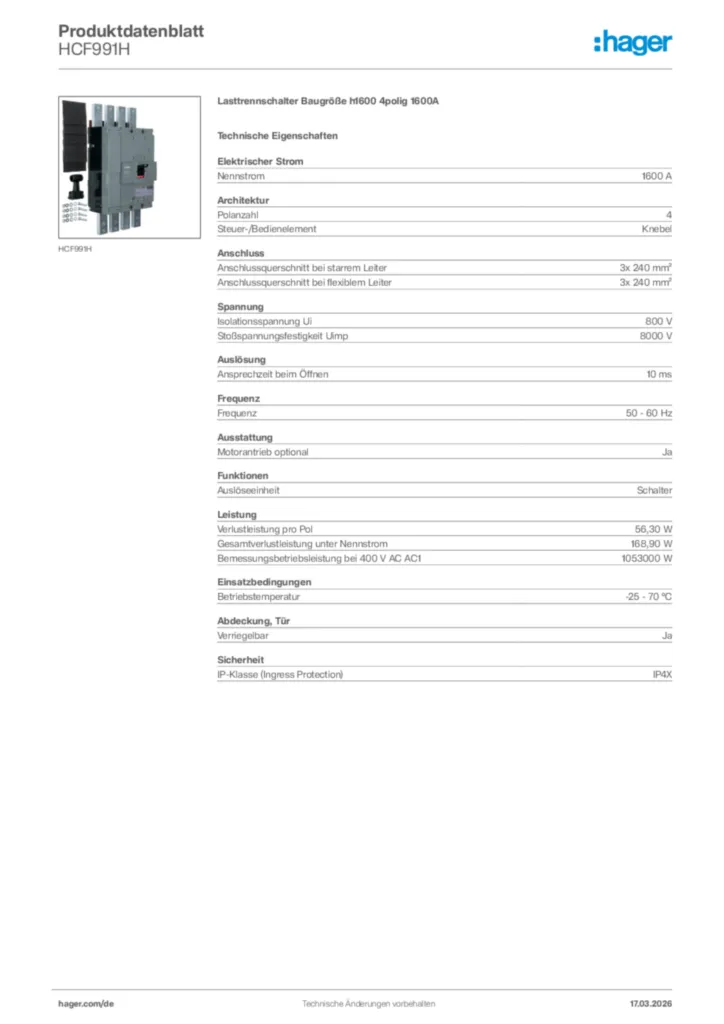

Downloads

Mehr Downloads

Ausschreibungstext

Lasttrennschalter Baugröße h1600 4polig 1600A

Der Lasttrennschalter nach DIN EN 60947-3 Baugröße h1600, dient zum Schalten elektrischer Anlagen und Netze. Der Lasttrennschalter trennt in elektrischen Anlagen die Einspeiseseite von der Abgangsseite. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1600 A
Polanzahl: 4
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Ansprechzeit beim Öffnen: 10 ms
Motorantrieb optional: Ja
Verlustleistung pro Pol: 56,30 W
Gesamtverlustleistung unter Nennstrom: 168,90 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Betriebstemperatur: -25 - 70 °C
Verriegelbar: Ja
Schutzart IP: IP4X

Fabrikat : Hager oder gleichwertig
Artikel : HCF991H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
