Deutschland
EAN
3250613114527
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Lasttrennschalter 4polig 160A mit Trennungsanzeige HA452
Preis
274,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZ023
Hilfskontakt für Lasttrennschalter 125-3200A 2x 1Wechsler
32,00 € / Stück*
-
HZC202
Klemmenabdeckungen für Lasttrennschalter 125-200A, 4polig
50,40 € / Stück* -
HZ043Schutzabdeckung Anschlussfahnen oben und unten HA451/452 4polig
14,30 € / Stück*
-
HZC102
Achse 320mm für Geräte 63-630A
24,30 € / Stück* -
HZC101Achse 200mm für Geräte 63-400A
22,50 € / Stück*
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
36,60 € / Stück* -
HZC014Drehantrieb für Lasttrennschalter 100-160A
41,90 € / Stück*
-
HZ083
Anschlussklemmen für HA452, Einzelader, 4Stück
51,10 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Nennstrom für kurze Zeit ICW IEC 609477 kA
-
Strombelastbarkeit bei AC21160 A
-
Strombelastbarkeit bei AC21 in Kategorie A160 A
-
Strombelastbarkeit bei AC21 in Kategorie B160 A
-
Strombelastbarkeit bei AC22 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie B160 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-311,90 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609477 kA
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
GerätebauformFesteinbau
-
Polart4P
Abmessungen
-
Höhe135 mm
-
Breite120 mm
-
Tiefe170 mm
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol3 W
-
Gesamtverlustleistung unter Nennstrom9 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2372000 W
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HA452
-

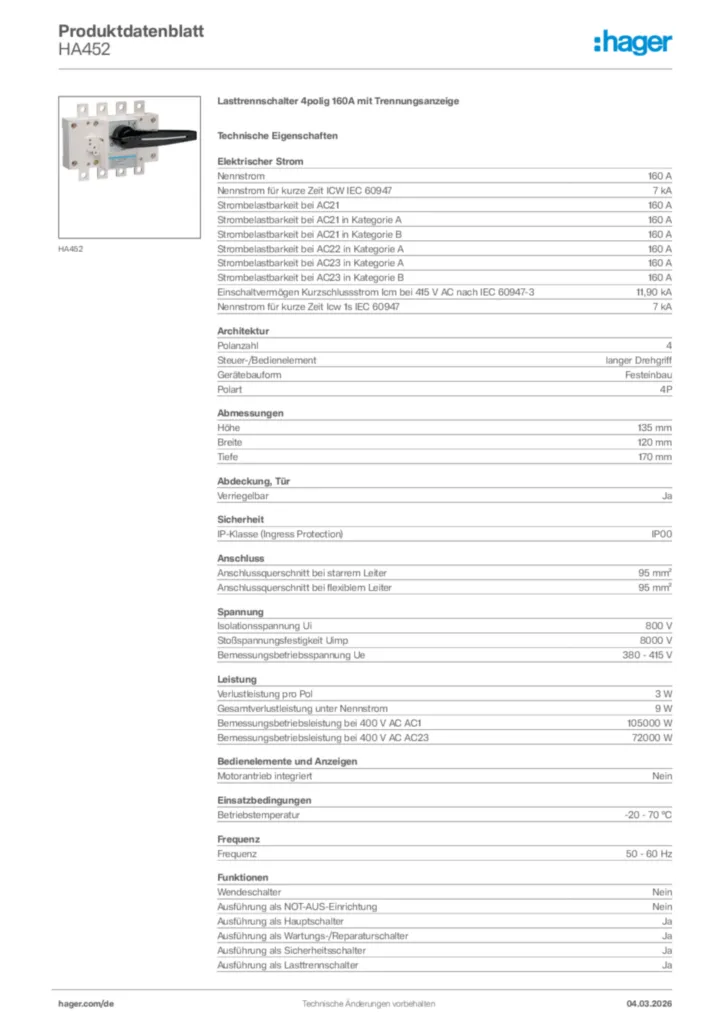

Produktdatenblatt
Hager Produktdatenblatt HA452
Lasttrennschalter 4polig 160A mit Trennungsanzeige
PDF -
Montageanleitung
Montageanleitung für HA351, HA451 - Lasttrennschalter (FR-EN-DE-IT-ES, Stand: 11.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17
PDF1,13 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
Konformitätserklärung en-GB 2025-11-21
PDF611,04 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HAB303Lasttrennschalter 3polig 32A für Hutschiene oder MontageplattePreis50,60 €/ Stück * -
2
HA464Lasttrennschalter mit Trennungsanzeige 4P 1600APreis4.719,30 €/ Stück * -
3
HA351Lasttrennschalter 3polig 125A mit TrennungsanzeigePreis141,40 €/ Stück * -
4
HA364Lasttrennschalter 3polig 1600A mit TrennungsanzeigePreis3.563,30 €/ Stück * -
5
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis58,50 €/ Stück *
Ausschreibungstext
Lasttrennschalter 4polig 160A mit Trennungsanzeige
Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Niederspannungsschaltanlagen.
Zum Aufbau auf Montageplatte.
Nennstrom für kurze Zeit ICW IEC 60947: 7 kA
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Verlustleistung pro Pol: 3 W
Gesamtverlustleistung unter Nennstrom: 9 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 105000 W
Motorantrieb integriert: Nein
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HA452
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Niederspannungsschaltanlagen.
Zum Aufbau auf Montageplatte.
Nennstrom für kurze Zeit ICW IEC 60947: 7 kA
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Verlustleistung pro Pol: 3 W
Gesamtverlustleistung unter Nennstrom: 9 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 105000 W
Motorantrieb integriert: Nein
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HA452
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
