Hager

G2870

Geräteeinbaudose 1-fach Datentechnik für BR Frontrastend für Schalterprogramme
Best-Nr.
G2870
EAN-Nr.
4012740220033
VPE
1 Stück
Preisgruppe
T040
Preis
5,30 € / Stück *

Technische Merkmale

  • Produktkompatibilität
    • Für frontrastende Geräteeinbausysteme
  • Ausführung
    • 1 fach
  • Ausführung der Dose
    • Offen
  • Länge
    • 71 mm
  • Breite
    • 64 mm
  • Tiefe
    • 16 mm
  • Format Geräteeinbaumöglichkeit
    • Standard 60mm
  • Montageart
    • Geschraubt
  • Montageart der Dose
    • Front
  • Zugentlastungmöglichkeit
    • nein
  • Farbe
    • schwarz
  • Werkstoff
    • Polyamid (PA)
  • Halogenfrei
    • ja

Downloads

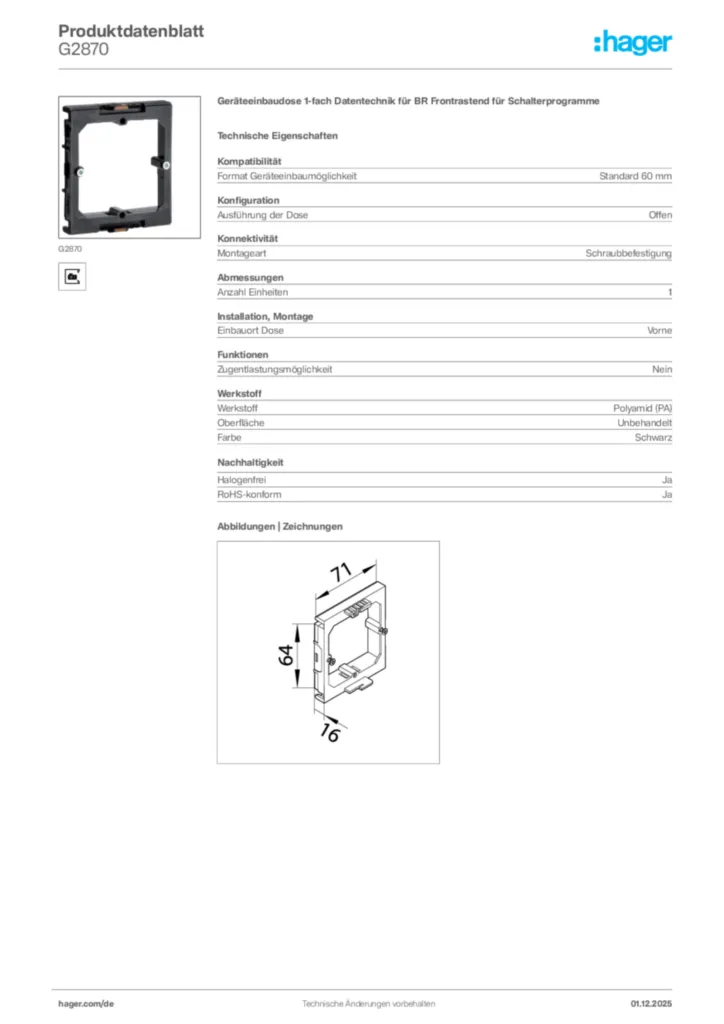

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für G2870

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP)

    PDF
    252 KB
  • PEP_Hager_GBD50131_FR

    PDF
    55 KB
  • Umwelt-Produktdeklaration (PEP)

    PDF
    206 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Geräteeinbau frontrastend

    Stand: 01.01.2020

    PDF
    215 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • How-to videos

  • Brüstungskanal Geräteeinbau frontrastend

    URL
Weitere Downloads

Systemtext

Frontrastender Geräteeinbau für Gehäuse ohne C-Profil
Geräteeinbau-Komponenten mit frontrastender Befestigungstechnik für Gehäuse ohne C-Profil, Brüstungskanäle, Decken- und Bodenanschlusssäule: Steckdosen, Master/Slave Steckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

1. Einbaugeräte für frontrastende Einbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Einbaugeräte, anreihbar und verpolsicher durch 3-poliges Steckverbindersystem mit Berühungsschutz, Prüföffnungen in gestecktem Zustand zugänglich. Anschluss mit konfektionierten Leitungen mit Eingangsbuchse und Ausgangsstecker oder über Steckklemmen mit Standard-Leitungen. Kanalsteckdosen: 2-fach oder 3-fach Kanalsteckdosen, Master/Slave Steckdosen, 2-fach Kanalsteckdosen mit Steckdosentopf 45 Grad oder 1-fach Kanalsteckdosen mit Zusatzfunktion (Kontroll-Wippschalter, Überspannungsschutz).

2. Einbaugeräte für frontrastende Einbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Einbaugeräte: Überspannungsschutzmodul, Datenmodule/-dosen 2-/3-fach, Fernmeldeanschlussdosen und BK/Sat-Anschlussdosen für terrestrischen-, BK- und Satelliten-Anschluss als Durchgangs-, Stichleitungs- oder Enddose.

3. Standard Geräteeinbau zum Einbau in Geräteeinbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Unterputz-Schalterprogramme mit Rahmen des Herstellers.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Geräteeinbaudose 1-fach Datentechnik für BR Frontrastend für Schalterprogramme
Gerätemontagering für Brüstungskanal mit Frontrastender Gerätemontage, modular anreihbar, erhöhte Einbautiefe zum bündigen Abschluß mit dem Oberteil des Brüstungskanals, vertikaler und horizontaler Geräteeinbau möglich. Gerätehalteschrauben in Schnellgewindeausführung. Fixieren und leichtes Umpositionieren durch werkzeuglose mechanische Verriegelung im Brüstungskanal möglich.
Zur Aufnahme von Kommunikationsanschlussdosen mit Tragringen oder Tragstegen und Befestigungsspur 60 mm.
Zur Verwendung mit Rahmen handelsüblicher Installationsschalterprogramme.

  • Produktkompatibilität :Für frontrastende Geräteeinbausysteme
  • Ausführung :1 fach
  • Ausführung der Dose :Offen
  • Länge :71 mm
  • Breite :64 mm
  • Tiefe :16 mm
  • Format Geräteeinbaumöglichkeit :Standard 60mm
  • Montageart :Geschraubt
  • Montageart der Dose :Front
  • Zugentlastungmöglichkeit :nein
  • Farbe :schwarz
  • Werkstoff :Polyamid (PA)
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : G2870
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
