Feldverteiler UP, IP30, SKII, 72 PLE + Multimediafeld, Nischenmaße 957x565x115mm FWU62K3
Der Feldverteiler für die Unterputz-Montage, IP30, Schutzklasse II, bietet 72 Platzeinheiten mit integriertem Multimediafeld. Maße: 957x565x115mm. Ideal für die strukturierte Verteilung von Strom und Daten in Wohn- und Geschäftsbereichen. Ermöglicht eine effiziente Nutzung des Raums und erleichtert Wartungsarbeiten.
EAN
3250610660980
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
1.112,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Montageplatte für Verteilergehäuse 7 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Schließsystem 8 Produkte verfügbar -
Gängiges Zubehör 1 Produkte verfügbar -
Multimediafeld 6 Produkte verfügbar
Optionales Zubehör
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
28,20 € / Stück*
-
UZ31M1
Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,00 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
57,00 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
67,80 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
64,10 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
77,90 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
92,00 € / Stück*
-
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück*
-
FZ277
Leitungseinführungsschieber, univers, Feldverteiler Unterputz
20,30 € / Stück*
-
UN31TN
Einbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
153,30 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
175,20 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
243,60 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
197,40 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
219,40 € / Stück* -
UM61UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen, 900x250mm
219,40 € / Stück*
-
FWU00C6Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
12,80 € / Stück* -
FWU00C8Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 969mm
15,70 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,30 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
52,70 € / Stück*
-
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück* -
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,80 € / Stück* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
40,90 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
49,50 € / Stück*
-
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mm
90,40 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
47,00 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
40,00 € / Stück* -
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
78,90 € / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
128,81 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
68,90 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
69,00 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
54,80 € / Stück* -
US61A5Berührungsschutzabdeckung, universN, 900x250mm, 6x 12PLE, Schlitzabstand 125mm
106,50 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
44,20 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
76,10 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
61,60 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
63,10 € / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
128,00 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
58,60 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
40,00 € / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
50,40 € / Stück* -
US11A1Berührungsschutzabdeckung universN 150x250mm geschlossen
34,90 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen6
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module144
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
Abmessungen
-
Höhe1003 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeWeiß
-
Werkstoff MontageplatteKunststoff
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU62K3
-

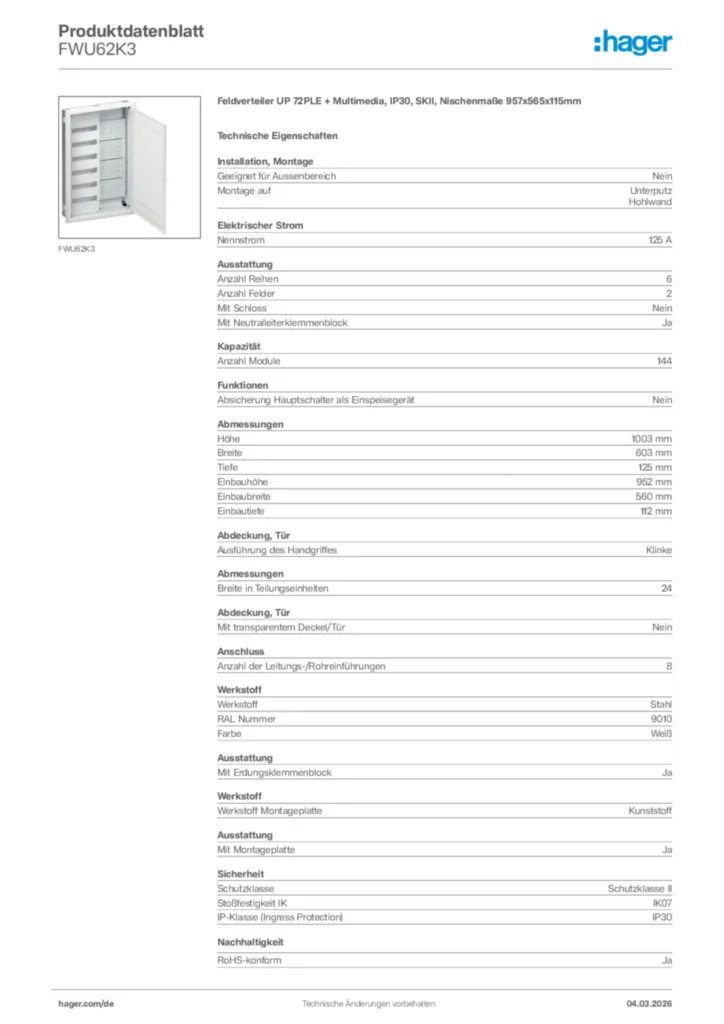

Produktdatenblatt
Hager Produktdatenblatt FWU62K3
Feldverteiler UP 72PLE + Multimedia, IP30, SKII, Nischenmaße 957x565x115mm
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system_nicht gehostet
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück * -
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 €/ Stück *
Ausschreibungstext
Feldverteiler UP 72PLE + Multimedia, IP30, SKII, Nischenmaße 957x565x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : FWU62K3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Werkstoff Montageplatte: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : FWU62K3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
