Feldverteiler für Aufputzmontage, univers, IP Standard 44, Schutzklasse II, 288 Platzeinheiten, Maße: Höhe 950 mm, Breite 1050 mm, Tiefe 161 mm. Konform mit DIN EN 61 439-1/-3 und DIN 43 870. Für Geräte bis 125 Ampere geeignet, mit Luft- und Kriechstrecken gemäß DIN EN 60664-1. Ausgestattet mit pulverbeschichtetem Stahlblechschrank, türigem Aufbau ab 800 mm Schrankbreite, profilierten Tragschienen und PE/N-QuickConnect-Klemmen.
EAN
3250612735778
catalog.pageproduct.product.info.brand
Hager
VPE
1 Stück
Preisgruppe
H140
Feldverteiler AP, univers, IP44, SKII, 288PLE, 950x1050x161 mm, QuickConnect FWB64S
Preis
1.900,70 €
/ Stück
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Multimediafeld 3 product.page.accessories.products-available -
Gängiges Zubehör 4 product.page.accessories.products-available -
DIN Hutschiene 11 product.page.accessories.products-available -
Hauptleitungsklemme 3 product.page.accessories.products-available -
Steckdose 2 product.page.accessories.products-available -
Abschottung 4 product.page.accessories.products-available
product.page.accessories.title-modal
-
UM00M1
Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel m.6xRJ45, Geräte-u.Kabelhalter
332,20 € / Stück* -
UM00M2Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel ohneRJ45, Geräte-u.Kabelhalter
251,00 € / Stück* -
UM00M3Multimedia Kit, Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
111,10 € / Stück* -
UM00M4Multimedia Kit, mit 3xSteckdose, Patch-Panel RJ45, Geräte- u. Kabelhalter
198,90 € / Stück*
-
UN06A
Tragschienen, universN, 900mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
62,40 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
5,20 € / Stück* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
7,70 € / Stück* -
UZ03B4Hutschiene, universN, 3feldig, zur Befestigung auf Tragschiene
9,50 € / Stück* -
UZ04B4Hutschiene, universN, 4feldig, zur Befestigung auf Tragschiene
11,80 € / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
24,20 € / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
26,60 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
14,10 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,50 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,80 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,80 € / Stück*
-
UZ01F1
Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
20,10 € / Stück* -
UZ60F1Abschottung senkrecht für Feldverteiler Aufputz 950mm hoch, schraubbar
40,70 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
24,30 € / Stück* -
UZ60F2Abschottung senkrecht für Feldverteiler Aufputz 950mm hoch, mit Kabelkanal
40,70 € / Stück*
-
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
175,60 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
67,90 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
67,90 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
23,50 € / Paar* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
37,40 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
37,40 € / Stück*
-
FZ014NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
247,30 € / Stück* -
FZ014NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
316,60 € / Stück* -
FZ016FTür, univers FW, links, geschlossen, RAL 9010, für Schrank IP30 950x1050mm
239,50 € / Stück*
-
FZ428Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
31,30 € / Stück* -
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
31,20 € / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
35,60 € / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
35,60 € / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
35,60 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
14,60 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22,40 € / Stück* -
FZ913Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
11,80 € / Stück*
-
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
25,30 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
25,30 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,50 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,50 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,50 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
25,20 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
18,50 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
43,00 € / Stück* -
FZ836NSchubstangen, univers, für IP54 Schließung, Einbau in Schränke der Höhe 950mm
94,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
72,00 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
124,60 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
95,60 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
107,90 € / Stück*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
50,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
61,20 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
58,10 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
69,20 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
65,40 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
79,50 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
93,80 € / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
55,90 € / Stück* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
101,30 € / Stück* -
UZ41M6Montageplatte, univers, 570x247mm, gelocht, mit Montageschrauben
112,80 € / Stück*
-
FZ707Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
36,10 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,60 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,70 € / Stück* -
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
56,00 € / Stück*
-
FZ745Türscharnier, univers, rechts, für IP31/43 Schränke
12,90 € / Set* -
FZ746Türscharnier, univers, links, für IP31/43 Schränke
12,90 € / Set*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
36,10 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
38,60 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
43,50 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
11,60 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,40 € / Stück* -
FZ900Befestigungslaschen, univers, für Unterputzmontage(4x), Tiefe 160/205mm
50,50 € / Set* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
18,50 € / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,70 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
9,00 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,90 € / Stück*
-
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
74,30 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
34,80 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
39,40 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
17,10 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
5,40 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen16
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Bemessungsstrom IN125 A
Ausstattung
-
Anzahl der Schienen24
-
Anzahl Reihen6
-
Anzahl Felder4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module288
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe950 mm
-
Breite1050 mm
-
Tiefe165 mm
-
Einbauhöhe950 mm
-
Einbaubreite1050 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten48
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypStangenschloss, Ohne Schloss
-
Glühdrahttest750 °C
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB64S
-

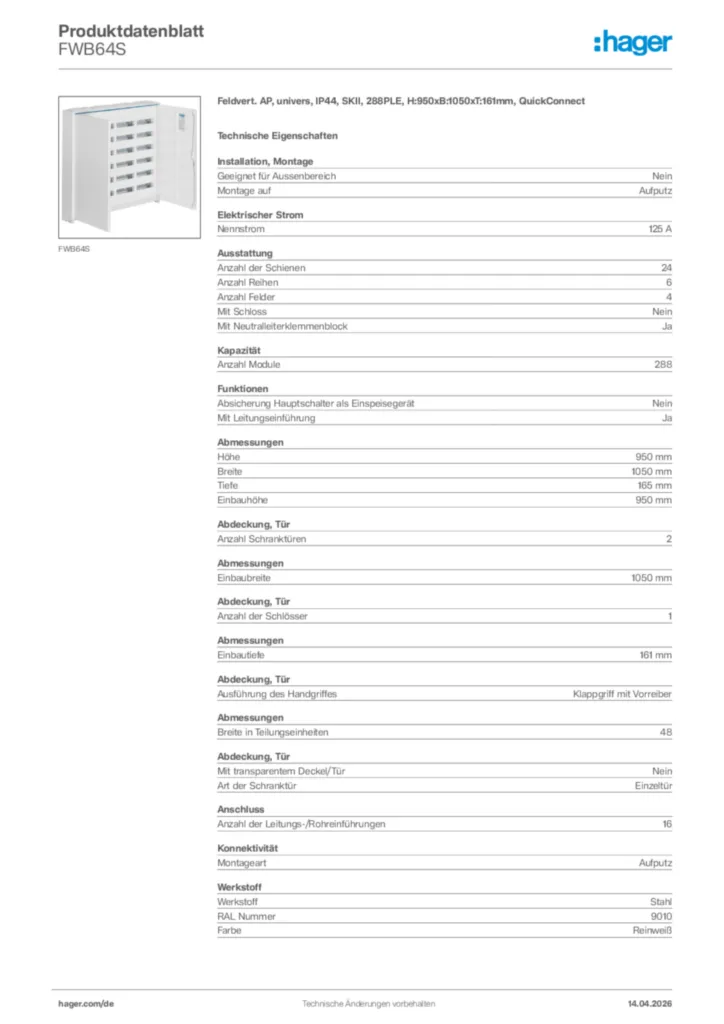

GeneratedProductDatasheet
Hager Produktdatenblatt FWB64S
Feldvert. AP, univers, IP44, SKII, 288PLE, H:950xB:1050xT:161mm, QuickConnect
PDF -
Bedienungs- & Montageanleitungen
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitungen
Mounting instruction for FWB / FP / ZB enclosure
Wall- / door- and flange mounting
PDF1,88 MB -
BIM-Dateien
BIM Revit Objekte de-DE 2026-02-12
RFA2,24 MB
BIM Revit Objekte de-DE 2026-02-12
RFA2,29 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MB -
Handbuch
Technical manual for FWB enclosures
Surface boards and accessories (EN)
PDF34,45 MB -
EU-Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Konformitätserklärung en-GB 2026-07-22
PDF1,07 MB
Konformitätserklärung en-GB 2026-07-22
PDF951,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ714Verbindungssatz, univers, für SockelPreis7,90 €/ Stück * -
2
FZ401Verschlußstopfen, univers, ReparatursetPreis14,60 €/ Stück *
-
3
FZ791NLackstift, 9ml, Farbe RAL 9010Preis17,10 €/ Stück *
-
4
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis25,30 €/ Stück *
-
5
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis25,30 €/ Stück *
Ausschreibungstext
Feldvert. AP, univers, IP44, SKII, 288PLE, H:950xB:1050xT:161mm, QuickConnect
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 24
Anzahl Reihen: 6
Anzahl Felder: 4
Anzahl Module: 288
Höhe: 950 mm
Breite: 1050 mm
Tiefe: 165 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB64S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 24
Anzahl Reihen: 6
Anzahl Felder: 4
Anzahl Module: 288
Höhe: 950 mm
Breite: 1050 mm
Tiefe: 165 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB64S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
