Feldverteiler AP, Mediafeld, IP31, SKII, 60 PLE, geschlitzte Tür, 800x550x161mm FWB52K1
Feldverteiler Aufputz, IP31, Schutzklasse II, bietet 60 Platzeinheiten plus integriertes Mediafeld. Ausgestattet mit einer geschlitzten Tür für verbesserte Luftzirkulation. Abmessungen: 800x550x161mm. Ideal für strukturierte und flexible Stromkreisverteilung in gewerblichen und privaten Umgebungen.
EAN
3250612740215
Marke
Hager
VPE
1 Stück
Preisgruppe
H140
Passende Tools
Preis
992,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 18 Produkte verfügbar -
Patchpanel 5 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar -
Zubehör 9 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Multimediafeld 2 Produkte verfügbar
Optionales Zubehör
-
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
105,80 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
93,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
152,20 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
103,20 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
42,20 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FZ12MM
Patch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
36,50 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
36,50 € / Stück*
-
FZ714
Verbindungssatz, univers, für Sockel
7,70 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
39,70 € / Stück*
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,80 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
11,40 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,20 € / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
18,10 € / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,50 € / Stück* -
FZ799NEinhängelaschen für Aufhängeschiene FZ890N
52,90 € / Set* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,80 € / Stück*
-
FZ106N
Tür, univers, rechts, transparent, für Schrank H:800xB:550mm
318,70 € / Stück* -
FZ010NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 800x550mm
291,00 € / Stück* -
FZ010NM2Tür, univers rechts, Multimedia geschlossen, RAL9010, für Schrank, IP3X, 800x550mm
262,60 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
UZ01F1Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
19,60 € / Stück* -
UZ50F1Abschottung senkrecht für Feldverteiler Aufputz 800mm hoch, schraubbar
34,90 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
5,30 € / Stück*
-
UM00M1Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel m.6xRJ45, Geräte-u.Kabelhalter
324,10 € / Stück* -
UM00M2Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel ohneRJ45, Geräte-u.Kabelhalter
244,90 € / Stück* -
UM00M3Multimedia Kit, Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
108,40 € / Stück* -
UM00M4Multimedia Kit, mit 3xSteckdose, Patch-Panel RJ45, Geräte- u. Kabelhalter
194,00 € / Stück*
-
UN05ATragschienen, universN, 750mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
56,50 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
5,10 € / Stück* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
7,59 € / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
23,70 € / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
26,10 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
13,80 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,40 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,70 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück*
-
US51A1Berührungsschutzabdeckung universN 750x250mm geschlossen
78,90 € / Stück* -
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
72,50 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,90 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
38,40 € / Stück*
-
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
39,20 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
43,50 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,00 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
57,00 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
64,10 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
77,90 € / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
54,50 € / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
17,20 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
37,40 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
39,60 € / Stück* -
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen, 2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,90 € / Stück*
-
FZ707Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,89 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen5
-
Anzahl Reihen5
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module60
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe800 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbauhöhe800 mm
-
Einbaubreite550,00 mm
-
Einbautiefe0,00 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP31
-
SchließungstypStangenschloss, Ohne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB52K1
-

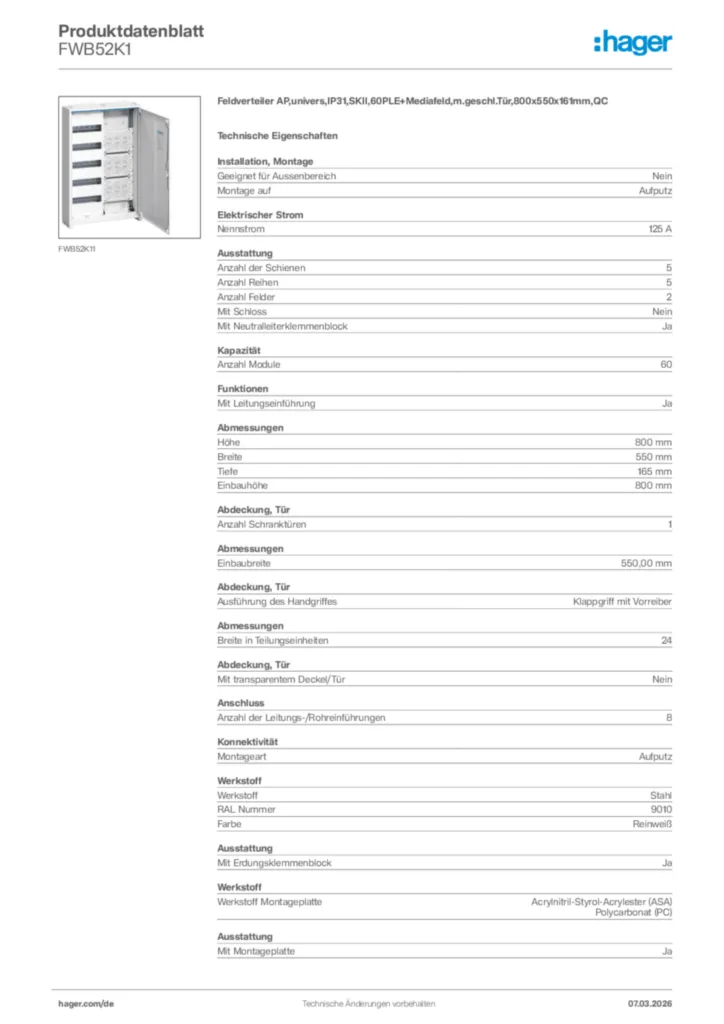

Produktdatenblatt
Hager Produktdatenblatt FWB52K1
Feldverteiler AP,univers,IP31,SKII,60PLE+Mediafeld,m.geschl.Tür,800x550x161mm,QC
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für UM00M0 - Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250 mm (Stand: 10.2018)
Montageanleitung International 2020-01-01
PDF4,94 MB -
BIM Revit Objekte
Serie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MB
Serie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Nicht gehosted Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,26 MB
Serie: Univers. Unterputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB
Serie: Univers. Unterputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,23 MB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück *
-
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ714Verbindungssatz, univers, für SockelPreis7,70 €/ Stück *
-
5
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück *
Ausschreibungstext
Feldverteiler AP,univers,IP31,SKII,60PLE+Mediafeld,m.geschl.Tür,800x550x161mm,QC
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 60
Höhe: 800 mm
Breite: 550 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB52K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 60
Höhe: 800 mm
Breite: 550 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB52K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
