Feldverteiler AP, IP31, SKII, 48 PLE + Mediafeld, geschlitzte Tür, 650x550x161mm FWB42K1
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanal 2 Produkte verfügbar
-
Einführungsflansch für Gehäuse 5 Produkte verfügbar
-
Berührungsschutzabdeckung 5 Produkte verfügbar
-
Tür/Bedienfeld 4 Produkte verfügbar
-
Patchpanel 6 Produkte verfügbar
-
Mehr sehen 74 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Anzahl der Leitungseinführungen8
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
-
Nennstrom125 A
-
Anzahl der Schienen4
-
Anzahl Reihen4
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteJa
-
Anzahl Module48
-
Mit LeitungseinführungJa
-
Höhe650 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbauhöhe650 mm
-
Einbaubreite550,00 mm
-
Einbautiefe0,00 mm
-
Breite in Teilungseinheiten24
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteAcrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP31
-
SchließungstypStangenschloss, Ohne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

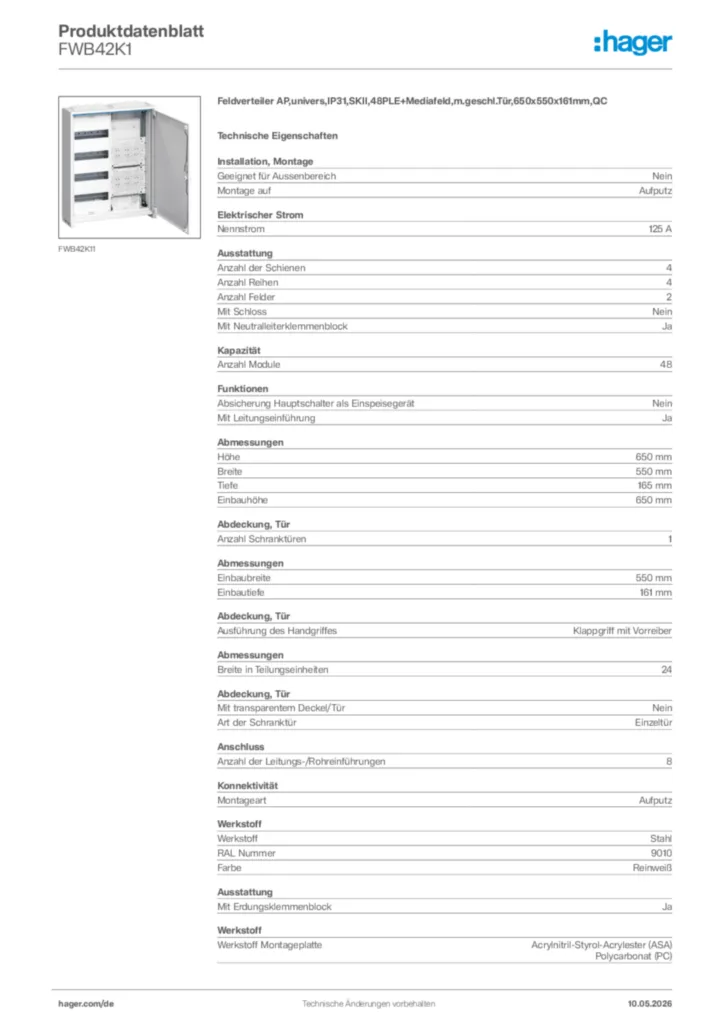

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB42K1
-
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MBMontageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für UM00M0 - Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250 mm (Stand: 10.2018)
Montageanleitung International 2020-01-01
PDF4,94 MB -
Technische Beilage (single-product)
Technischer Anhang - Feldverteiler
Stand: 01.04.2022
PDF9,15 MB -
BIM Revit Objekte
Serie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,28 MBSerie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Nicht gehosted Deutsch REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,26 MB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MBHandbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kBDeclaration
Konformitätserklärung International 2022-08-29
PDF143,25 kBDeclaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Ausschreibungstext
Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Austauschbare Schließsysteme siehe Zubehör.
Montage auf: Aufputz
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 2
Anzahl Module: 48
Höhe: 650 mm
Breite: 550 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB42K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
