Deutschland
EAN
3250612735990
Marke
Hager
VPE
1 Stück
Preisgruppe
H140
Feldvert. AP, univers, IP44, SKII, 36PLE, 1x3 Reihen 500x300x161mm, ohne Klemme FWB31A
Preis
470,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Gängiges Zubehör 4 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Multimediafeld 2 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar -
Zubehör 9 Produkte verfügbar
Optionales Zubehör
-
UM00M1
Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel m.6xRJ45, Geräte-u.Kabelhalter
324,10 € / Stück* -
UM00M2Multimedia Kit, univers, m.3xSteckdose, 12xPatchPanel ohneRJ45, Geräte-u.Kabelhalter
244,90 € / Stück* -
UM00M3Multimedia Kit, Patch-Panel, Geräte- u. Kabelhalter, für 2x Steckdose
108,40 € / Stück* -
UM00M4Multimedia Kit, mit 3xSteckdose, Patch-Panel RJ45, Geräte- u. Kabelhalter
194,00 € / Stück*
-
FZ714
Verbindungssatz, univers, für Sockel
7,70 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück* -
FZ441BVerbindungssatz, univers, vertikal, für Schrank 1-feldrig T:160/205mm
26,70 € / Stück*
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,80 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
11,40 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,20 € / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
18,10 € / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,50 € / Stück* -
FZ799NEinhängelaschen für Aufhängeschiene FZ890N
52,90 € / Set* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
8,80 € / Stück*
-
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
36,50 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
36,50 € / Stück*
-
UZ01F1Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
19,60 € / Stück* -
UZ30F1Abschottung senkrecht für Feldverteiler Aufputz 500mm hoch, schraubbar
28,80 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
17,20 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
37,40 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
39,60 € / Stück* -
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen, 2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,90 € / Stück*
-
UN03ATragschienen, universN, 450mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
46,50 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
5,10 € / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
23,70 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,40 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,70 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
39,20 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
43,50 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
54,50 € / Stück*
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
54,80 € / Stück* -
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
72,50 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
33,90 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
38,40 € / Stück*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
26,00 € / Stück*
-
FZ011BBlendrahmen, universZ, 1-feldig, für Schrankgröße500x300mm
204,90 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
FZ001NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 500x300mm
143,30 € / Stück* -
FZ105NTür, univers, rechts, transparent, für Schrank H:500xB:300mm
230,80 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module36
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe500 mm
-
Breite300 mm
-
Tiefe165 mm
-
Einbautiefe0,00 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB31A
-

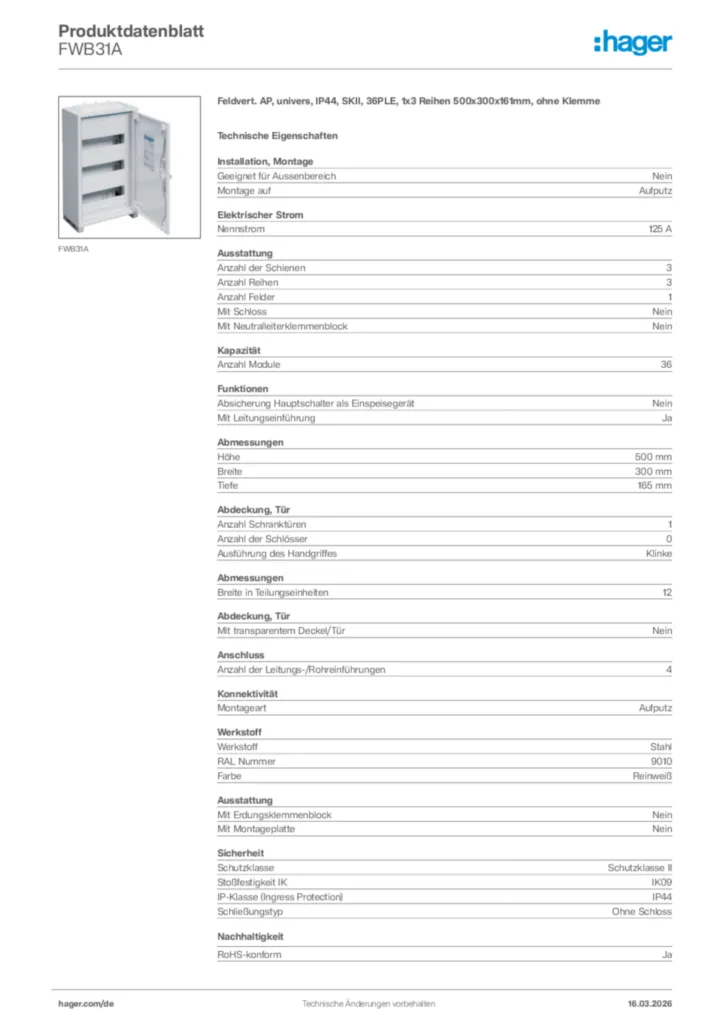

Produktdatenblatt
Hager Produktdatenblatt FWB31A
Feldvert. AP, univers, IP44, SKII, 36PLE, 1x3 Reihen 500x300x161mm, ohne Klemme
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
BIM Revit Objekte
BIM Revit Objekte de-DE 2026-02-12
RFA2,29 MB
BIM Revit Objekte de-DE 2026-02-12
RFA2,24 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MB
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ443NKabelrangierkanal, 3-feldig, aufsteckbar, H x B x T176 x 800 x 135mm, RAL9010,Preis116,50 €/ Stück * -
2
FZ441Kabelrangierkanal, 1-feldig, Wandmontage, H x B x T195 x 300 x 155mm, RAL9010Preis82,20 €/ Stück * -
3
FZ441NKabelrangierkanal, 1-feldig, aufsteckbar, H x B x T176 x 300 x 135mm, RAL9010,Preis88,50 €/ Stück * -
4
FZ44VRangierkanalverbinder für Rangierkanäle FZ441N-FZ445N, halogenfreiPreis12,10 €/ Stück * -
5
FZ444NKabelrangierkanal, 4-feldig, aufsteckbar, H x B x T176 x 1050 x 135mm, RAL9010Preis132,30 €/ Stück *
Ausschreibungstext
Feldvert. AP, univers, IP44, SKII, 36PLE, 1x3 Reihen 500x300x161mm, ohne Klemme
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, ohne PE/N-QuickConnect-Klemmen und ohne Träger. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 500 mm
Breite: 300 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB31A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, ohne PE/N-QuickConnect-Klemmen und ohne Träger. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 500 mm
Breite: 300 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB31A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
