Fernschalter 4 Schließer 230V AC 110V DC 16A 2PLE EPN540
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 4 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Nennstrom16 A
-
Ruhestrom6 mA
-
Anzahl Module2
-
Kontaktart4S
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
-
Anzahl der Kontakte4
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC110 - 110 V
-
Steuerspannung 2110 - 110 V
-
Steuerspannung 1230 - 230 V
-
Isolationsspannung Ui400 V
-
Frequenz50 - 60 Hz
-
Betriebstemperatur-5 - 40 °C
-
Lager-/Transporttemperatur-40 - 80 °C
-
AnschlussartSchraubanschluss
-
Gesamtverlustleistung unter Nennstrom4,80 W
-
Anzugsverbrauch55 VA
-
Höhe83 mm
-
Breite35 mm
-
Tiefe63 mm
-
Max. Leuchtstofflampenlast800 VA
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

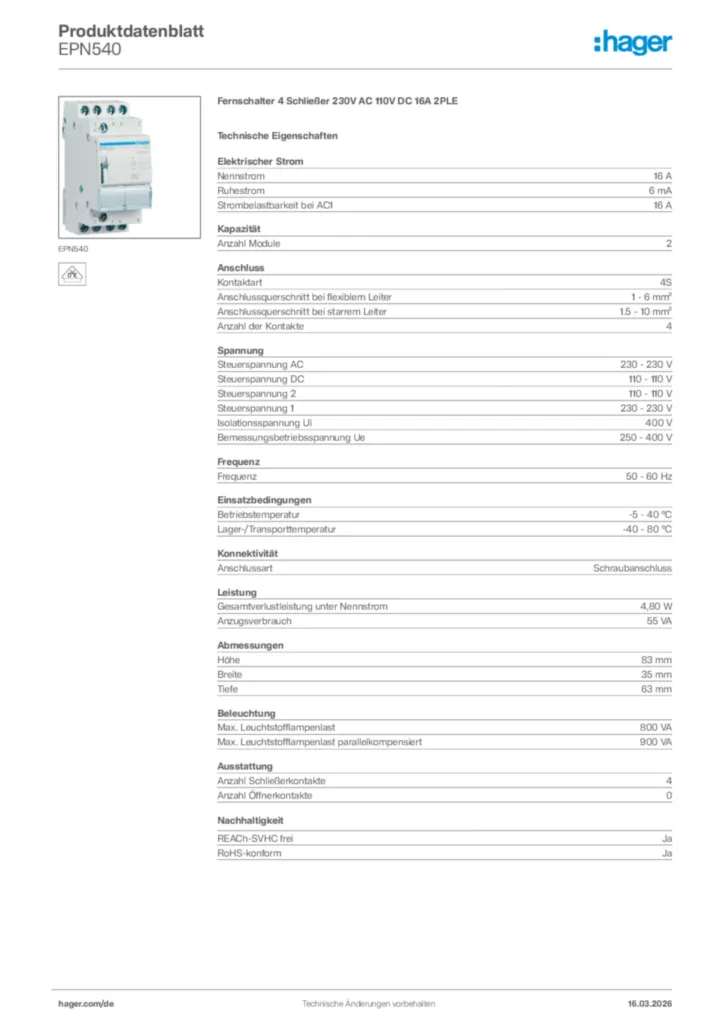

Produktbild EPN540
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF121,37 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2020-09-10
PDF262,84 kB
Ausschreibungstext
Fernschalter nach DIN EN 60669-1 (VDE 0632-1) und DIN EN 60669-2-2 (VDE 0632-2-2) zur Impulssteuerung mit Kontaktstellungsanzeige, Handbedienung, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Ruhestrom: 6 mA
Anzahl Module: 2
Kontaktart: 4S
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Anzahl der Kontakte: 4
Steuerspannung AC: 230 - 230 V
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 400 V
Betriebstemperatur: -5 - 40 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschluss-/Steckertyp: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : EPN540
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
