Wochenschaltuhr, 1 Wechsler, 16A, 2 PLE, digitale Schaltuhr für Hutschiene EGN103
Digitale Wochenschaltuhr, 1-Kanal mit Wechselkontakt, ermöglicht zeitabhängige Steuerung über Display oder App. Integrierte Funktionen umfassen automatische Sommer-/Winterzeitumstellung, temporäre/permanente Steueroptionen und sperrbare Tastatur. Gangreserve ohne Netzspannung hält ca. 5 Jahre. Geeignet für Reiheneinbau auf Hutschiene. Unterstützt Bluetooth 4.2 für App-Steuerung. Ideal für präzise Zeitsteuerung in Verteilersystemen.
EAN
3250618502435
Marke
Hager
VPE
1 Stück
Preisgruppe
H440
Preis
122,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Schaltuhr 3 Produkte verfügbar -
Helligkeitssensor 2 Produkte verfügbar
Optionales Zubehör
-
EG005
Programmierschlüssel für Schaltuhren
19,10 € / Stück* -
EG004Sperrschlüssel für Schaltuhren
43,00 € / Stück* -
EGN003Bluetooth-Programmierschlüssel, für EGN103
40,70 € / Stück*
-
EEN002
Einbaufühler EEN10x für Uhren EGNx und Dämmerungsschalter EEN10x
28,30 € / Stück* -
EEN003Aufbaufühler für Uhren EGNx und Dämmerungsschalter EEN10x
28,30 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
230 V Glüh- und Halogenlampen2300 W
Beleuchtung
-
Max. Last Leuchtstofflampe in Reihe1000 W
-
Max. Leuchtstofflampenlast parallelkompensiert400 VA
Funktionen
-
Gangreserve in Jahren5 y
-
Mit NetzsynchronisationNein
-
Mit Quartz SynchronisationJa
-
Anzahl Funktionskanäle1
Ausstattung
-
Genauigkeit pro Tag1,50 s
-
Mit ImpulsprogramNein
-
Anzahl Kanäle1
Anschluss
-
Kontaktart1x Wechsler
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
Einstellungen
-
TagesprogrammJa
-
WochenprogrammJa
-
JahresprogrammNein
Einsatzbedingungen
-
Betriebstemperatur-5 - +45 °C
Texte
-
AnschlussartMit Schraubklemme
Abmessungen
-
Höhe85 mm
-
Breite35,80 mm
-
Tiefe61,60 mm
Elektrische Hauptattribute
-
Mindestintervall zwischen 2 Schaltzeichen1 min
Kapazität
-
Anzahl Module2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EGN103
-

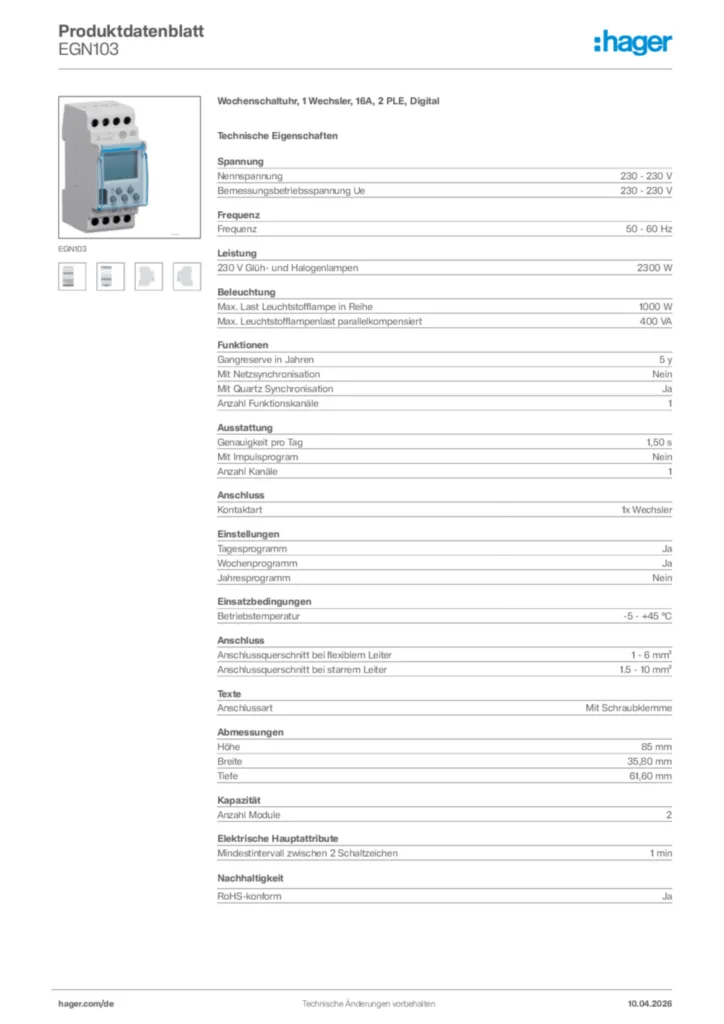

Produktdatenblatt
Hager Produktdatenblatt EGN103
Wochenschaltuhr, 1 Wechsler, 16A, 2 PLE, Digital
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für EGN103 - Wochenschaltuhr, 1 Wechsler, 16A (FR-DE, 2020-05)
Montageanleitung fr-FR, de-DE 2019-02-08
PDF2,00 MB
Instruction manual EGN103 (EN)
Montageanleitung en-GB 2019-02-08
PDF1,28 MB -
Handbuch
Handbuch en-GB 2020-11-24
PDF1,28 MB -
Technische Broschüre
Zeitschaltuhren
Gut in der Zeit (21DE0027)
PDF3,07 MB -
Tools
Hager Mood App - Zur Installation und Konfiguration von Zeitschaltuhren
Programmieren Sie in vier Schritten die Hager Zeitschaltuhren (EGNxx).
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-01-12
PDF234,58 kB
Konformitätserklärung International 2023-01-12
PDF305,69 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EG005Programmierschlüssel für SchaltuhrenPreis19,10 €/ Stück *
-
2
EG004Sperrschlüssel für SchaltuhrenPreis43,00 €/ Stück *
-
3
TXA022Wochenschaltuhr 2-Kanäle KNX, REG 2MPreis274,10 €/ Stück * -
4
TXA023Wochenschaltuhr 2-Kanäle KNX, DCF77Preis287,60 €/ Stück * -
5
EG006Aufbewahrungsfach für ProgrammierschlüsselPreis16,60 €/ Stück *
Ausschreibungstext
Wochenschaltuhr, 1 Wechsler, 16A, 2 PLE, Digital
Digitale Wochenschaltuhr 1-Kanal mit Display zur zeitabhängigen Steuerung mit Wechselkontakt, App Programmierung möglich.
Programmierung am Gerät: Uhrzeit und Datum (werkseitig eingestellt), automatische Sommer-/Winterzeitumstellung, temporäre und permanente Ausnahmesteuerung On/Off, sperrbare Tastatur über Tastenkombination. Balkenanzeige zur schnellen Erkennung der Tagesprogrammierung.
Programmierung ohne Netzspannung über integrierte Gangreserve (ca. 5 Jahre) möglich.
Hinweis: Bluetooth Programmierung über App wenn der Schlüssel in der Uhr steckt (Schlüssel nicht enthalten). Schlüssel Kommunikationsprotokoll ab Version Bluetooth 4.2.
Nennspannung: 230 - 230 V
Frequenz: 50 - 60 Hz
230 V Glüh- und Halogenlampen: 2300 W
Max. Last Leuchtstofflampe in Reihe: 1000 W
Gangreserve in Jahren: 5 y
Genauigkeit pro Tag: 1,50 s
Kontaktart: 1x Wechsler
Betriebstemperatur: -5 - +45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : EGN103
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Digitale Wochenschaltuhr 1-Kanal mit Display zur zeitabhängigen Steuerung mit Wechselkontakt, App Programmierung möglich.
Programmierung am Gerät: Uhrzeit und Datum (werkseitig eingestellt), automatische Sommer-/Winterzeitumstellung, temporäre und permanente Ausnahmesteuerung On/Off, sperrbare Tastatur über Tastenkombination. Balkenanzeige zur schnellen Erkennung der Tagesprogrammierung.
Programmierung ohne Netzspannung über integrierte Gangreserve (ca. 5 Jahre) möglich.
Hinweis: Bluetooth Programmierung über App wenn der Schlüssel in der Uhr steckt (Schlüssel nicht enthalten). Schlüssel Kommunikationsprotokoll ab Version Bluetooth 4.2.
Nennspannung: 230 - 230 V
Frequenz: 50 - 60 Hz
230 V Glüh- und Halogenlampen: 2300 W
Max. Last Leuchtstofflampe in Reihe: 1000 W
Gangreserve in Jahren: 5 y
Genauigkeit pro Tag: 1,50 s
Kontaktart: 1x Wechsler
Betriebstemperatur: -5 - +45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : EGN103
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
