EAN

3250610008102

Marke

Hager

VPE

1 Stück

Preisgruppe

H411

Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID ECA382D

Name: ECA382D
Brand: Hager
SKU: ECA382D3
Price: 599 EUR

Preis

599,00 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Zubehör 8 Produkte verfügbar
Adapter für Kommunikationstechnik 1 Produkte verfügbar

Passend zu 1 Produkte verfügbar

Technische Merkmale

Bussystem

MODBUS
Polart

3P+N

Nennstrom

80 A
Maximaler Strom im Messstromkreis

80 A

Anzahl Module

4

Anschlussart

Direktanschluss
Verbindungsart

ModBus RS-485 3 Draht

Höhe

92 mm
Breite

72 mm
Tiefe

60 mm

Art des Impulsgebers

Optisch

Geeignet für

Bezug/Lieferung

Anschlussquerschnitt Zählerzugangsleitung

33 - 33 mm²
Anschlussquerschnitt Zählerausgangsleitung

33 - 33 mm²
Anschluss-/Steckertyp Bussystem

RJ45

Nominales Drehmoment

2 - 2 Nm
Montage auf

DIN Schiene

Nominales Drehmoment Digitale Klemme

0,50 - 0,50 Nm

Messsystem

Direktmessung
Messgeräteart

Elektronisch
Strommessbereich

0,25 - 80,0 A
Mess Spannungsbereich L-N

92 - 276 V
Mess Spannungsbereich L-L

160 - 480 V
Frequenzmessbereich

45 - 65 Hz

Genauigkeitsklasse

B
Tarifausführung

T1...T2 (230V AC)/T1...T8 Modbus
Ist kalibriert

Ja

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-25 - 70 °C

Leistungsaufnahme VA

2 VA
Gesamtverlustleistung unter Nennstrom

0,60 W

Frequenz

50 - 50 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration ECA382D

PDF

Hager RoHS Report ECA382D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ECA382D

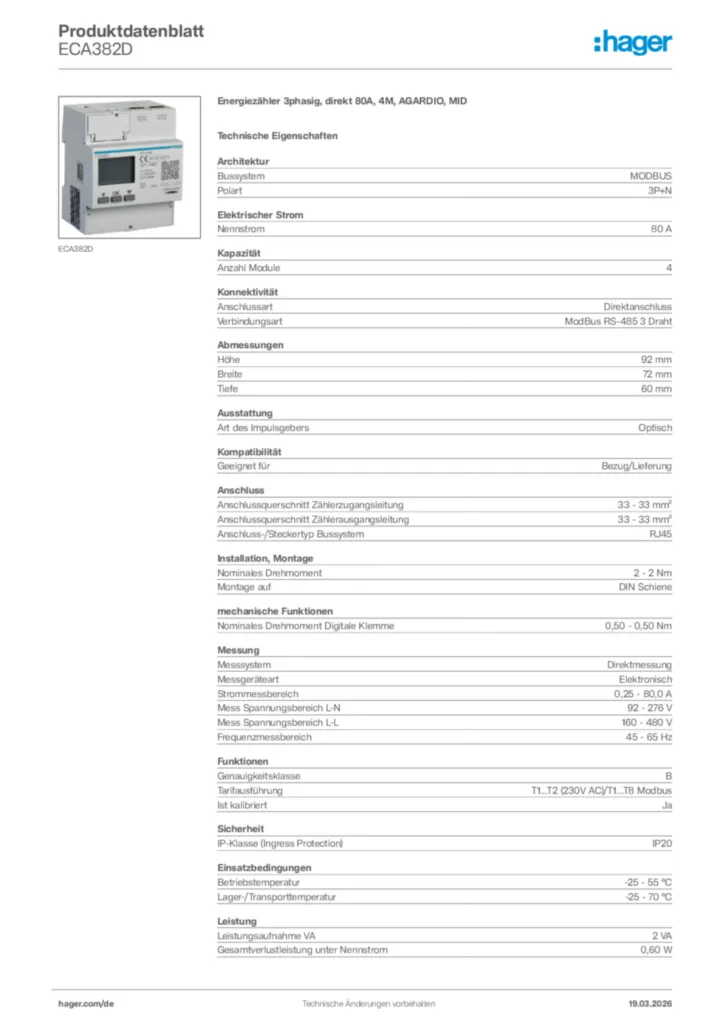

Produktdatenblatt

Hager Produktdatenblatt ECA382D

Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID

PDF
Bedienungsanleitung

Bedienungsanleitung International 2024-02-21

PDF

311,47 kB
Produktanhang

Modbus table Summary V1 14

Produktanhang International 2022-10-04

PDF

836,11 kB
Handbuch

Installer leaflet ECA382D

Handbuch de-DE, en-GB 2024-01-08

PDF

2,85 MB
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB 2024-04-15

PDF

464,95 kB

Mehr Downloads

Ausschreibungstext

Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.

Bussystem: MODBUS
Anzahl Module: 4
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA

Fabrikat : Hager oder gleichwertig
Artikel : ECA382D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
