Deutschland
EAN
3250615639981
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Multifunktionsmessgerät Komfort SM103E
Preis
856,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Messwerkzeuge 8 Produkte verfügbar
Optionales Zubehör
-
SM214Modul Ethernet+RS485 Jbus/Modbus für SM103E
903,60 € / Stück* -
SM213Modul Ethernet Jbus/Modbus für SM103E
519,90 € / Stück* -
SM211Modul RS485 Jbus/Modbus für SM103E
281,50 € / Stück* -
SM205Modul T°C für SM103E
355,10 € / Stück* -
SM204Speicher Modul für SM103E
624,80 € / Stück* -
SM203
Analogausgänge für SM103E
218,30 € / Stück* -
SM202
Zwei Eingänge / zwei Ausgänge für SM103E
193,10 € / Stück* -
SM201Impulsausgang für SM103E
116,80 € / Stück*
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe96 mm
-
Breite96 mm
-
Tiefe60 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP51
Kapazität
-
Anzahl Module5
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
-
Lager-/Transporttemperatur-20 - 80 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 6 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom10 W
-
Leistungsaufnahme VA10 VA
Ausstattung
-
Ausführung BedientableauLCD
Messung
-
Frequenzmessbereich45 - 65 Hz
-
MessgeräteartMultimeter
-
Strommessbereich0 - 9995 A
Installation, Montage
-
Montage aufUnterputz, Aufputz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SM103E
-
Produktdatenblatt

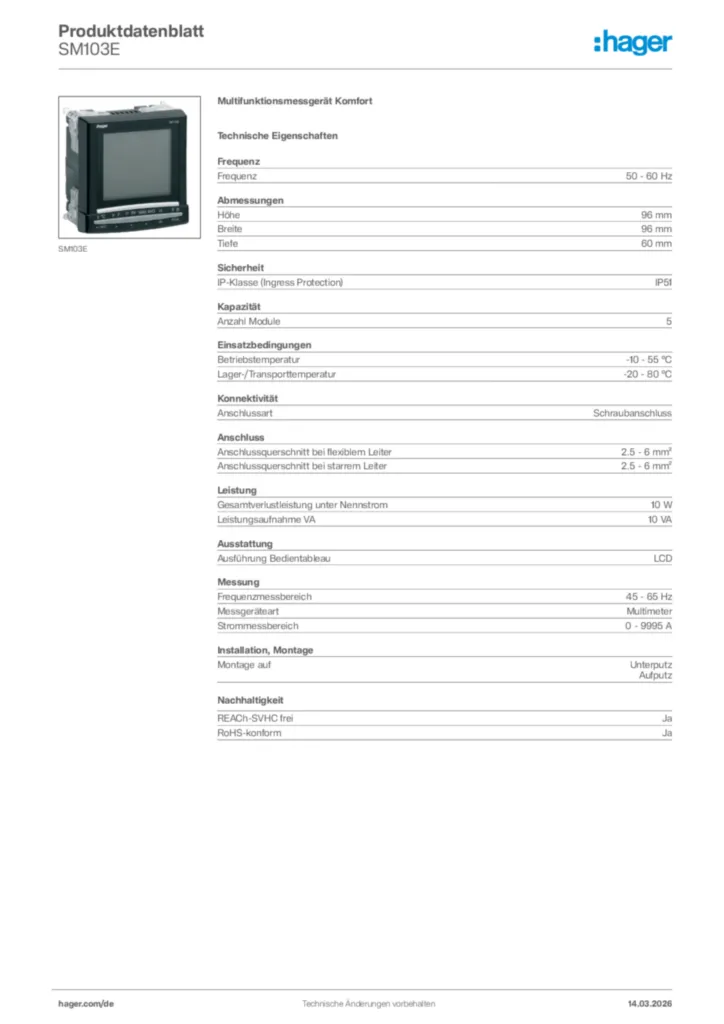

Hager Produktdatenblatt SM103E
Multifunktionsmessgerät Komfort
PDF -
Montageanleitung
Montageanleitung für SM103E - Multifunktionsmessgerät Komfort (DE-PT-EN-IT-FR-ES-NL, Stand: 09.2011)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2011-09-21
PDF7,56 MB -
Produktanhang
Modbus Mappingtable für SM103E - Multifunktionsmessgerät Komfort
Produktanhang International 2024-01-31
XLS450,00 kB -
Technische Broschüre
Intelligentes Energiemonitoring für den Zweck- und Gewerbebau
Einfach mehr sehen (20DE0045)
PDF1,71 MB -
Tipps
Hager Tipp 38
DIN VDE 0100-801: 2015-10 (16DE0118_01)
PDF1,76 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SRR05005BKlappwandler SC2 28mm 500/5A 2.2VA Klasse 1Preis256,50 €/ Stück * -
2
ECR180DEnergiezähler 1phasig, direkt 80A, 2M, MODBUS, MIDPreis456,10 €/ Stück * -
3
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MIDPreis478,90 €/ Stück * -
4
SRR01255AKlappwandler SC1 18mm 125/5A 0.2VA Klasse 1Preis201,30 €/ Stück * -
5
HTC320HKommunikationsmodul Modbus RTU mit 2 Ein- und 2 AusgängenPreis430,70 €/ Stück *
Ausschreibungstext
Multifunktionsmessgerät Komfort
Multifunktionsmessgerät Komfort für das erfassen und analysieren von Strömen, Spannungen, Leistungsfaktor, Leistungen und Oberschwingungen (Rang 63). Hintergrundbeleuchtete LCD Anzeige. Erweiterbar durch Steckmodule.
IP-Klasse (Ingress Protection): IP51
Anzahl Module: 5
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 80 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 6 mm²
Ausführung Bedientableau: LCD
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9995 A
Fabrikat : Hager oder gleichwertig
Artikel : SM103E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Multifunktionsmessgerät Komfort für das erfassen und analysieren von Strömen, Spannungen, Leistungsfaktor, Leistungen und Oberschwingungen (Rang 63). Hintergrundbeleuchtete LCD Anzeige. Erweiterbar durch Steckmodule.
IP-Klasse (Ingress Protection): IP51
Anzahl Module: 5
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 80 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 6 mm²
Ausführung Bedientableau: LCD
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9995 A
Fabrikat : Hager oder gleichwertig
Artikel : SM103E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
