Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarz BDE04089005
EAN
4012002245187
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
51,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 1 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar -
Montagedeckel 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe53 mm
-
Einbaubreite247 mm
-
Einbaulänge147 mm
-
Länge161 mm
-
Breite161 mm
-
Tiefe der Bodenbelagsaussparung8 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)E04
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AußenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeTiefschwarz
-
RAL Nummer9005
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungOhne Deckel
Einsatzbedingungen
-
Vertikale Last auf kleine Oberfläche1,5 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Texte
-
KabelauslassOhne Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungseinführungen0
-
Anzahl der Steckdosen SCHUKO0
Ausstattung
-
Anzahl der Gerätebecher0
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

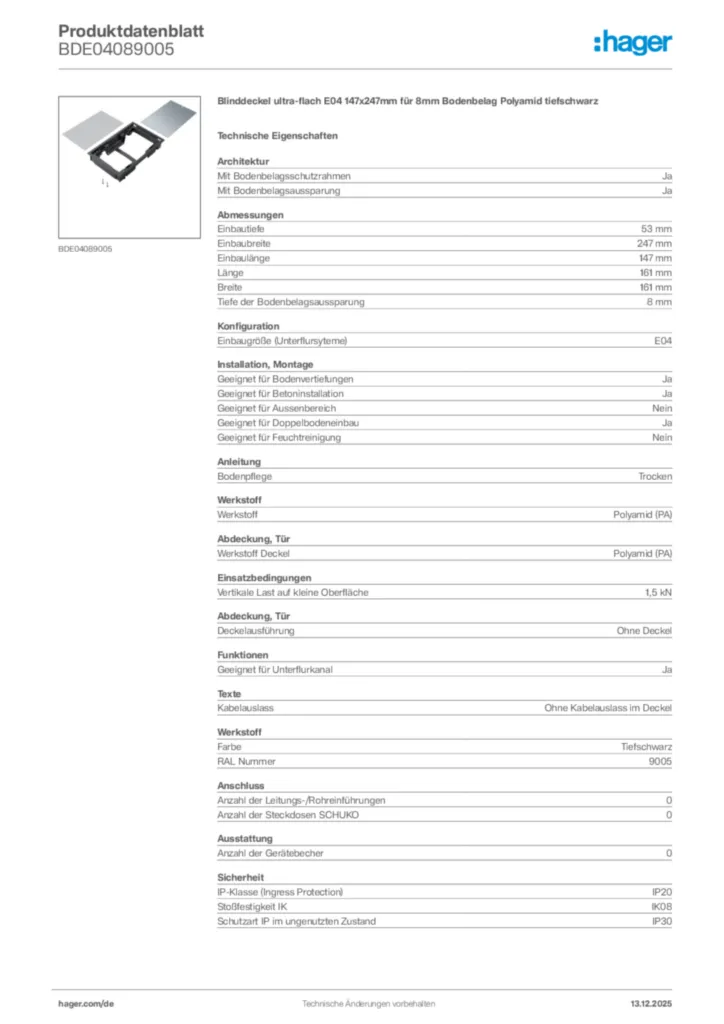

Produktbild BDE04089005
-
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme, Belastungen
Technischer Anhang (Einzelprodukt) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technischer Anhang (Einzelprodukt) de-DE 2024-02-08
PDF882,67 kB
Bodenistallationssysteme, Trittschalverhalten
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technischer Anhang (Einzelprodukt) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technischer Anhang (Einzelprodukt) en-GB 2024-02-08
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Produkt Zeichnung
ProductTechnicalDrawing_BDE04087011
Product Drawing International 2023-04-18
PDF29,21 kB -
STEP Dateien
Step Model BDE04087011
STEP Dateien International 2023-04-18
STP153,20 kB -
DXF Dateien
DXF_Datei BDE04087011
DXF Dateien International 2023-04-18
DXF35,21 kB -
Handbuch
EINBAUEINHEITEN-BODENINSTALLATIONSSYSTEME_DE_HANDBUCH
EINBAUEINHEITEN-BODENINSTALLATIONSSYSTEME_DE_2024-12_HANDBUCH
PDF21,13 MB
Handbuch Bodeninstallationssysteme
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDE04057011Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
2
BDE04059005Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
3
BDE04087011Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
4
BDQ08057011Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrauPreis94,70 €/ Stück * -
5
BDQ08059005Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag Polyamid tiefschwarzPreis94,70 €/ Stück *
Ausschreibungstext
Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarz
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 247 mm
Einbaulänge: 147 mm
Länge: 161 mm
Breite: 161 mm
Tiefe der Bodenbelagsaussparung: 8 mm
Einbaugröße (Unterflursyteme): E04
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Farbe: Tiefschwarz
RAL Nummer: 9005
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDE04089005
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 247 mm
Einbaulänge: 147 mm
Länge: 161 mm
Breite: 161 mm
Tiefe der Bodenbelagsaussparung: 8 mm
Einbaugröße (Unterflursyteme): E04
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Ohne Deckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Farbe: Tiefschwarz
RAL Nummer: 9005
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDE04089005
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
